Vantagens dos trocadores de calor de placas soldadas

No mundo dos processos industriais, a gestão térmica eficiente não é apenas benéfica; é fundamental. Os trocadores de calor são componentes fundamentais, facilitando a transferência controlada de energia térmica entre os fluidos. Embora existam vários projetos, oTrocador de calor soldado (WHE)Destaca-se como uma solução excepcionalmente robusta, projetada especificamente para superar os limites operacionais onde as tecnologias convencionais de vedação falham. Estas unidades transcendem as limitações dos projetos tradicionais com vedação, oferecendo robustez e capacidades operacionais aprimoradas para aplicações de alta pressão, alta temperatura e mídia agressiva. Compreender sua construção e vantagens únicas é crucial para as indústrias que buscam um desempenho térmico ideal e confiabilidade a longo prazo.

O que define um trocador de calor de placas soldadas?

No seu núcleo, um trocador de calor opera com o princípio de facilitar o fluxo de calor entre dois fluidos a diferentes temperaturas sem permitir que eles se misturem. Os trocadores de calor de placas tradicionais (PHEs) conseguem isso usando uma série de placas corrugadas seladas por juntas elastoméricas, prensadas juntas dentro de um quadro. Embora altamente eficientes e versáteis para muitas tarefas, as juntas inerentemente representam uma limitação, particularmente em relação à temperatura, pressão e compatibilidade química.

O OTrocador de calor de placa soldagem Reengenharia fundamentalmente este conceito, eliminando a necessidade de juntas entre placas na área de transferência de calor primária. Em vez disso, as finas placas de metal especialmente corrugadas são unidas usando técnicas avançadas de soldagem, tipicamente soldagem a laser ou plasma. Isso cria uma série de canais herméticamente selados. Um fluido flui pelos canais soldados, enquanto o segundo fluido passa pelos canais formados entre esses pares soldados, muitas vezes selados na periferia por juntas duráveis compatíveis com o fluido secundário e as condições de operação, ou em alguns projetos, também soldados. Esta construção imbue o WPHE com integridade estrutural e resiliência significativamente melhoradas.

Construção, materiais e eficiência térmica

A fabricação de um phe soldado envolve engenharia de precisão. Placas corrugadas, geralmente feitas a partir de materiais de alta qualidade, como aço inoxidável (por exemplo, 304, 316L), titânio, ligas de níquel (como Hastelloy), ou outros metais resistentes à corrosão, são meticulosamente empilhados. Os padrões de ondulação não são arbitrários; eles são cuidadosamente projetados para induzir turbulência no fluxo do fluido. Esta turbulência perturba a camada limite perto da superfície da placa, aumentando drasticamente o coeficiente de transferência de calor e, portanto, a eficácia térmica geral da unidade em comparação com perfis de fluxo mais suaves.

Os pares de placas são então permanentemente unidos por solda ao longo das bordas, criando um pacote de placas robusto. Este pacote é então tipicamente alojado dentro de uma estrutura de estrutura robusta, compreendendo placas de pressão fixas e móveis, parafusos de aperto e colunas de suporte, semelhantes em princípio aos PHEs juntados, mas muitas vezes construídos para resistir a forças mais altas. O processo de soldagem garante um alto grau de integridade hermética, crítico quando se trata de fluidos voláteis, tóxicos ou de alto valor onde o vazamento é inaceitável.

A maioria dos trocadores de calor totalmente soldados operam com base no princípio do fluxo contracorrente. Os fluidos quentes e frios fluem em direções opostas através dos respectivos canais. Este arranjo maximiza a diferença de temperatura média (LMTD) ao longo de todo o comprimento da superfície de transferência de calor, permitindo a troca térmica mais eficiente possível e permitindo aproximações de temperatura entre os dois fluidos.

Vantagens convincentes da construção soldagada

A substituição das juntas por soldas abre uma constelação de benefícios, expandindo significativamente o envelope operacional:

1. Tolerância superior à pressão e temperatura: esta é talvez a vantagem mais significativa. Sem as restrições impostas pelas juntas de elastômero, os WPHEs podem operar de forma confiável a pressões e temperaturas substancialmente mais altas que fariam com que as juntas convencionais falhassem. Isso os torna ideais para aplicações a vapor, sistemas de óleo térmico e reações químicas de alta pressão.

2. Segurança aprimorada e prevenção de vazamentos: as costuras soldadas reduzem drasticamente os caminhos de vazamento em potencial em comparação com as unidades com vedação. Isso é fundamental em aplicações que envolvem fluidos perigosos, inflamáveis ou ambientalmente sensíveis.

3. Pegada compacta: Como seus homólogos gaffed, WPHEs oferecem altas taxas de transferência de calor dentro de um volume relativamente pequeno e pegada, especialmente quando comparado aos trocadores de casca e tubo tradicionais para tarefas equivalentes. Isso economiza espaço de planta valioso.

4. Aumento da robustez e resistência à fadiga: A estrutura rígida e soldada fornece excelente resistência aos ciclos de pressão e temperatura, aumentando a vida útil e a confiabilidade da unidade em horários operacionais exigentes.

5. Adequação para mídia agressiva: Ao selecionar materiais de placa soldada apropriados (como titânio ou Hastelloy), os WPHEs podem lidar com fluidos altamente corrosivos que degradarão rapidamente os materiais de junta padrão.

6. Potencial de incrustação reduzido (em projetos específicos): Enquanto todos os trocadores de calor podem experimentar incrustação, certos projetos de WPHE, particularmente variantes de grande abertura, são projetados para lidar com fluidos com sólidos suspensos, fibras ou viscosidade mais alta de forma mais eficaz do que PHEs padrão com canais estreitos.

Estas vantagens inerentes se prestam a vários projetos especializados adaptados para desafios industriais específicos. Vamos explorar dois tipos proeminentes:

Diferentes tipos de trocadores de calor de placas soldadas

Reconhecendo que diversas aplicações exigem soluções personalizadas, as WPHEs estão disponíveis em várias configurações. Dois tipos proeminentes oferecidos por fabricantes líderes incluem:

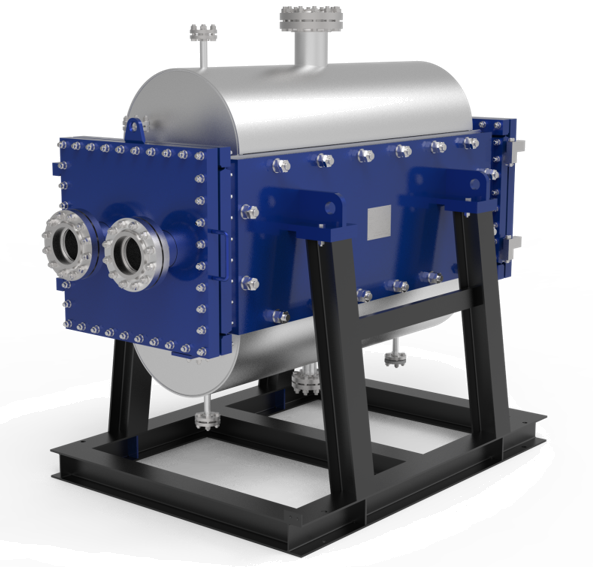

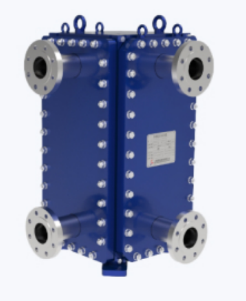

Trocadores de calor de placa soldada padrão: Estes representam a categoria de cavalo de trabalho, projetados para tarefas gerais de alta temperatura, alta pressão e aplicações envolvendo meios agressivos onde a compatibilidade com as juntas é uma preocupação. Eles oferecem uma alternativa compacta e eficiente aos trocadores de calor de concha e tubo em inúmeras indústrias. Excelentes exemplos são HT-Bloc Trocador de Calor de Placa Soldada eTrocador de calor de placa soldada TP, que incorpora os principais benefícios da construção soldada para maior desempenho térmico e confiabilidade em condições desafiadoras.

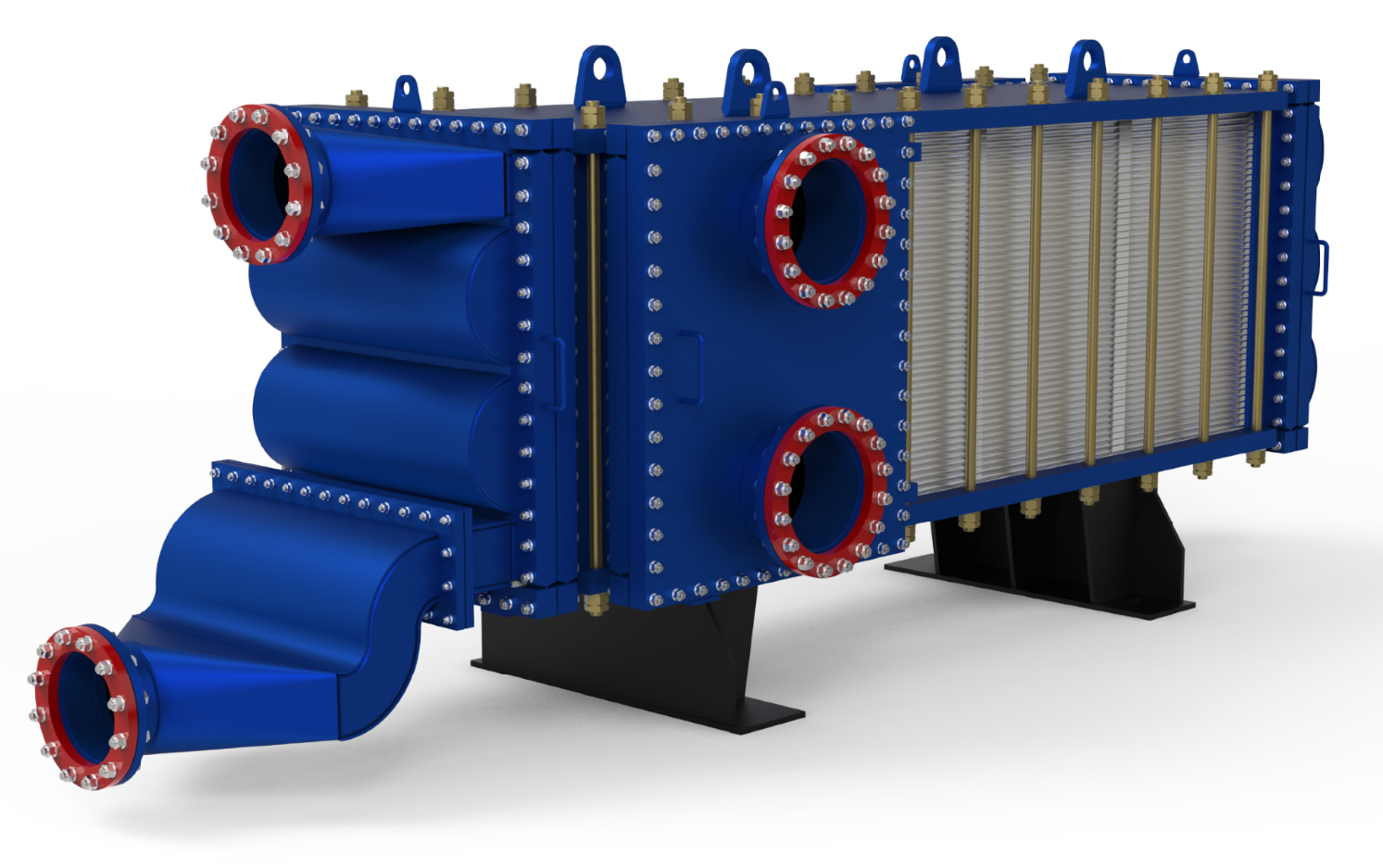

Trocadores de calor de placa soldada com grande abertura: Especificamente projetados para enfrentar os desafios colocados por fluidos mais difíceis, esses trocadores apresentam canais mais largos entre as placas. Este projeto reduz significativamente o risco de entupimento e permite uma passagem mais suave de fluidos viscosos ou aqueles que contêm sólidos suspensos, fibras ou partículas. Eles são inestimáveis em indústrias como celulose e papel, processamento de açúcar, produção de etanol e certas aplicações químicas onde os trocadores de placas padrão podem se sujar rapidamente. O OTrocador de calor de placa soldada Wide Gap É adaptado para tarefas tão exigentes, garantindo a continuidade operacional onde outros projetos podem lutar.

Ampio espectro de aplicações

A robustez e eficiência inerentes dos WPHEs os emprestam a uma ampla gama de aplicações industriais:

Petróleo e Gás: Aquecimento / resfriamento de petróleo bruto, processamento de gás, desidratação de glicol, sistemas de óleo térmico.

Indústria Química: Manuseio de ácidos e bases corrosivos, aquecimento / resfriamento de fluidos de processo, condensação de solventes, trocadores em ciclos de reação.

Geração de Energia: Refrigeração de óleo lubrificante de turbina, sistemas de água de resfriamento de circuito fechado, aquecimento geotérmico, pré - aquecimento de água de alimentação.

Alimentos e Bebidas: Aplicações de processamento envolvendo temperaturas ou pressões mais altas (embora unidades gaffed são muitas vezes suficientes e preferidos para facilitar a limpeza em aplicações sanitárias).

Farmacêutica: Manuseio de solventes ou processos específicos que exigem alta integridade e capacidade de temperatura / pressão.

Pulp e papel: Aquecimento de licor preto, resfriamento de licor branco (grande abertura muitas vezes preferido).

Abordando questões comuns

Várias perguntas surgem com frequência sobre WPHEs:

● Como eles diferem de PHEs gaffados?

A principal diferença está no método de vedação entre as placas - soldaduras versus juntas - levando a classificações de pressão / temperatura mais altas e diferentes perfis de compatibilidade química para WPHEs.

● Eles podem lidar com fluidos sujosos?

Os WPHEs padrão se comportam de forma semelhante aos PHEs com vedação em relação ao potencial de incrustação com base na geometria do canal. No entanto, os WPHEs Wide Gap são projetados especificamente para gerenciar melhor fluidos propensos a incrustações ou contendo partículas.

· Como são limpos?

A limpeza no local (CIP) usando soluções químicas é muitas vezes viável, semelhante às unidades juntadas. No entanto, o acesso à limpeza mecânica pode ser mais limitado dependendo do projeto específico (por exemplo, As unidades totalmente soldadas oferecem menos acesso do que as semi-soldadas). As diretrizes do fabricante são essenciais.

● Que tal a soldagem na unidade para reparos ou modificações?

A soldagem de campo diretamente no corpo do trocador de calor ou no pacote de placas após a fabricação é fortemente desaconselhada. O alto calor localizado pode danificar as placas de precisão e as soldaduras existentes, potencialmente comprometendo a integridade e anulando as garantias. Reparações normalmente envolvem procedimentos especializados ou a substituição do pacote de placas.

Quais os fatores que orientam a seleção?

As principais considerações incluem as temperaturas e pressões de operação, propriedades do fluido (corrosividade, viscosidade, teor de sólidos), serviço térmico exigido, queda de pressão admissível, materiais de construção necessários e necessidades de confiabilidade operacional a longo prazo.

Conclusão: A Vantagem Soldagem

O trocador de calor de placa soldada representa um avanço significativo na tecnologia de transferência de calor, fornecendo uma solução robusta, eficiente e confiável para aplicações que ultrapassam as capacidades dos projetos tradicionais com vedação. A sua capacidade de resistir a temperaturas e pressões extremas, lidar com meios agressivos e garantir uma alta integridade operacional os torna indispensáveis em processos críticos em diversas indústrias Seja optando por uma configuração padrão como o Trocador de Calor de Placas Soldadas TP ou uma solução especializada como o modelo Wide Gap para fluidos desafiadores, os WPHEs oferecem um desempenho térmico superior onde mais importa.

Se o seu processo exige um controle térmico excepcional em condições desafiadoras, alavancar as vantagens da tecnologia de trocador de calor de placa soldada é fundamental para aumentar a eficiência e a confiabilidade. Convidamos você a explorar as especificações detalhadas dos nossos trocadores de calor de placas soldadas HT-Bloc e trocadores de calor de placas soldadas TP e trocadores de calor de placas soldadas Wide Gap, ou entrar em contato com nossos especialistas em engenharia térmica hoje para uma consulta sobre como essas soluções podem otimizar suas operações específicas.
