Trocadores de calor comerciais: uma análise detalhada da economia de energia

O princípio da recuperação de calor e da redução de energia

A função principal detrocadores de calor comerciaistem suas raízes nos princípios da termodinâmica. Essas leis explicam como a energia se move e se transforma, fornecendo a base para a recuperação de calor.

1. Primeira Lei da Termodinâmica:A energia não pode ser criada nem destruída. O calor simplesmente se move de um fluido mais quente para um mais frio sem qualquer perda de energia total.

2. Segunda Lei da Termodinâmica:O calor flui naturalmente de uma fonte quente para uma mais fria. Um trocador de calor facilita esse processo natural de forma eficiente.

Captura e reutilização do calor residual

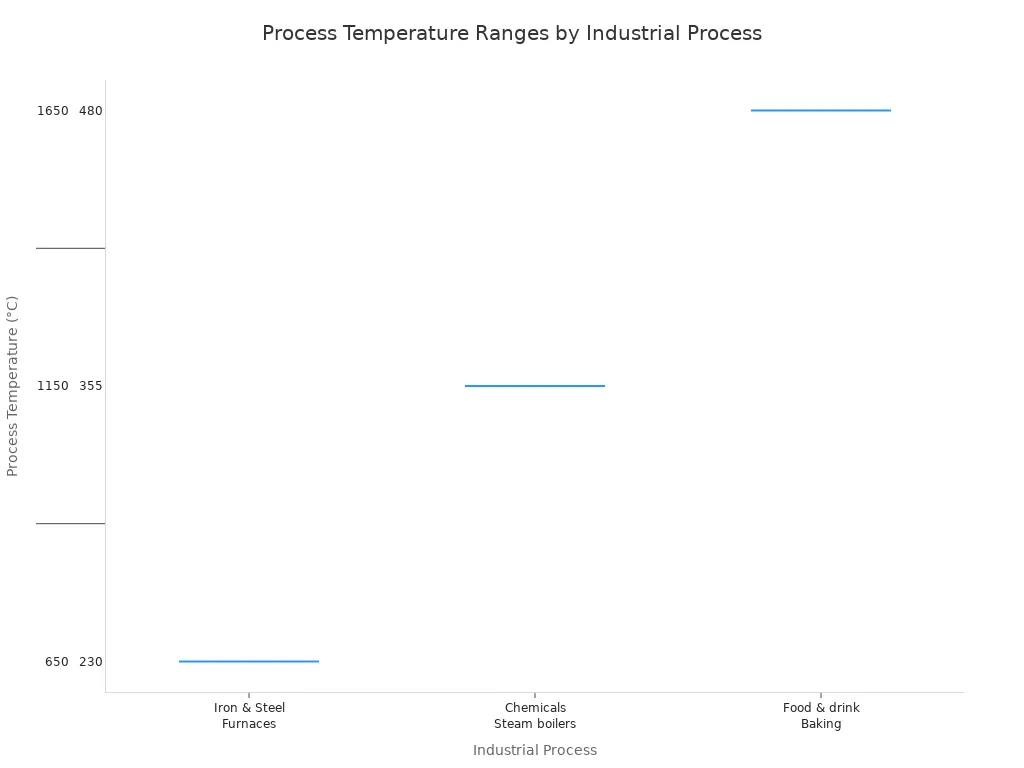

Muitas indústrias geram enormes quantidades de energia térmica que, frequentemente, são liberadas na atmosfera como resíduos. Isso representa um recurso significativo ainda não aproveitado. Os trocadores de calor capturam essa energia para reutilização, reduzindo diretamente a demanda sobre os sistemas de aquecimento primário. As principais indústrias que produzem calor residual recuperável incluem:

Ferro e aço

• Produtos químicos e petroquímicos

• Fabricação de cimento e vidro

Celulose e Papel

• Alimentos e Bebidas

Quantificando sua economia de energia

Calcular a economia potencial é um processo simples. Isso ajuda as instalações a entenderem o benefício financeiro de instalar um sistema de recuperação de calor.

Nota: A Fórmula de Economia de EnergiaA economia anual de energia pode ser estimada usando a fórmula:Eeconomia = Qrecuperável × Horasanuais × (1/ηdeslocados)Aqui,Qrecuperávelé o calor recuperável,Horas anuaisé o tempo de operação anual, eηdeslocadoA eficiência do sistema está sendo compensada.

Esses cálculos se traduzem em benefícios reais substanciais. Por exemplo, um fabricante de cereais economizou US$ 500.000 anualmente, enquanto um hospital reduziu o consumo de gás de suas caldeiras em 30%. O retorno sobre o investimento costuma ser rápido. Alguns projetos, como um que envolve o tratamento de efluentes de fogões, atingiram o retorno total do investimento em menos de 90 dias.

Tipos de trocadores de calor comerciais e seu impacto

A escolha do trocador de calor correto é crucial para maximizar a economia de energia. A opção ideal depende da aplicação específica, incluindo os fluidos envolvidos, as faixas de temperatura e os requisitos de pressão. Diferentes tipos de trocadores de calor comerciais oferecem vantagens distintas para diversas necessidades operacionais.

Observação:O projeto de um trocador de calor influencia diretamente sua eficiência, as necessidades de manutenção e o retorno geral do investimento. Compreender os principais tipos é o primeiro passo para uma estratégia eficaz de recuperação de calor.

Casco e tubo para aplicações robustas

Os trocadores de calor de casco e tubos são essenciais em muitas indústrias. Seu projeto é simples, porém poderoso. Um grande casco cilíndrico envolve um feixe de tubos. Um fluido flui através dos tubos enquanto outro fluido flui sobre os tubos dentro do casco. Essa configuração facilita a transferência de calor entre os dois.

Essas unidades são conhecidas por sua durabilidade. Elas podem suportar pressões muito altas e temperaturas extremas. Essa robustez as torna essenciais em ambientes exigentes. Suas aplicações abrangem uma ampla gama de indústrias pesadas.

• Petróleo e gás:Utilizado para resfriamento de petróleo bruto, compressão de gás e processamento em refinarias.

• Geração de energia:Utilizado em condensadores para transformar o vapor de volta em água.

• Fabricação de produtos químicos:Essencial para o aquecimento, resfriamento e condensação de diversos produtos químicos em processos industriais.

• Alimentos e bebidas:Aplicado em processos como pasteurização e esterilização que exigem alta durabilidade.

• Automotivo e Aeroespacial:Utilizado em sistemas de refrigeração de motores e sistemas hidráulicos.

Celulose e papel:Utilizado em processos de digestão e secagem de polpa.

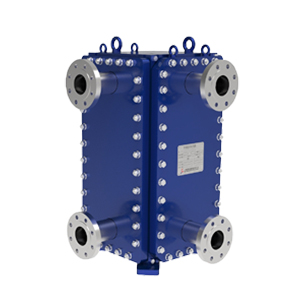

Placa e estrutura para transferência de alta eficiência

Os trocadores de calor de placas e molduras oferecem uma alternativa moderna e altamente eficiente. Essas unidades consistem em uma série de placas finas de metal corrugado, parafusadas entre si em uma estrutura. O design cria canais estreitos para a circulação de fluidos. Essa grande área de superfície permite uma transferência de calor excepcionalmente rápida e eficiente.

Em comparação com os modelos tradicionais de casco e tubo, os trocadores de calor de placas e molduras oferecem desempenho superior em um formato muito mais compacto. Seu design modular também oferece vantagens significativas em termos de manutenção e escalabilidade.

A indústria de alimentos e bebidas frequentemente utiliza trocadores de calor de placas para um controle preciso da temperatura. Sua eficiência é vital para a qualidade e segurança do produto.

·Pasteurização:Aquece e resfria rapidamente produtos como leite, suco e molhos, prolongando seu prazo de validade.

• Refrigeração e aquecimento:Proporciona controle preciso de temperatura para resfriar laticínios ou aquecer sopas.

Recuperação de energia:Reutiliza o calor residual do cozimento para pré-aquecer as matérias-primas, reduzindo as contas de energia.

• Lavagem e esterilização:Aquece os fluidos de limpeza para manter padrões de higiene rigorosos.

Sistema ar-ar para sistemas HVAC

Os permutadores de calor ar-ar são fundamentais para sistemas de climatização (aquecimento, ventilação e ar condicionado) energeticamente eficientes. Esses dispositivos funcionam transferindo energia térmica de um fluxo de ar viciado para o fluxo de ar fresco que entra. Esse processo pré-aquece o ar fresco no inverno e pré-resfria no verão. O resultado é uma redução significativa na energia necessária para climatizar o ar do edifício, com uma economia potencial de até 30%.

Esses sistemas, frequentemente chamados de ventiladores de recuperação de energia (ERVs, na sigla em inglês), melhoram a qualidade do ar interno e reduzem os custos operacionais. Existem dois tipos principais de trocadores de ar:

Trocadores de calor de placas fixas:Essas unidades não possuem partes móveis. Elas utilizam camadas alternadas de placas para manter os fluxos de ar separados, permitindo a transferência de calor através do material. Transferem principalmente calor sensível (temperatura) e são conhecidas por sua confiabilidade.

· Trocadores de calor de roda rotativa:Também conhecidas como rodas entálpicas, essas máquinas possuem um cilindro giratório preenchido com um material permeável ao ar. À medida que a roda gira, ela absorve calor e umidade de uma corrente de ar e os libera em outra. Isso permite a transferência tanto de calor sensível quanto de calor latente (umidade), tornando-as altamente eficazes no controle do conforto térmico em ambientes internos.

Fatores-chave para maximizar a eficiência

Selecionar o tipo certo de trocador de calor é apenas o primeiro passo. Para realmente maximizar a economia de energia e garantir uma longa vida útil, os gestores de instalações devem se concentrar em dois fatores críticos: dimensionamento adequado e seleção estratégica de materiais. Essas decisões influenciam diretamente tanto os custos iniciais quanto o desempenho a longo prazo.

A importância do tamanho adequado

Dimensionar corretamente um trocador de calor é um equilíbrio delicado entre as necessidades de desempenho e as limitações físicas. É, sem dúvida, a decisão mais importante na fase de projeto. Uma unidade com dimensionamento inadequado não atenderá à demanda ou operará de forma ineficiente, anulando a economia de energia potencial.

Uma unidade subdimensionada cria problemas imediatos e persistentes. Ela falha consistentemente em atingir as temperaturas-alvo exigidas pelo processo. Isso força todo o sistema a trabalhar mais e por mais tempo, levando a diversas consequências negativas:

• Contas de energia mais altas devido ao funcionamento constante.

• Aumento do desgaste dos componentes, causando avarias mais frequentes.

• Aquecimento ou resfriamento inconsistentes, que podem afetar a qualidade do produto ou o conforto dos ocupantes.

• Risco de condensação excessiva, que pode corroer componentes internos e criar riscos à segurança, como a intoxicação por monóxido de carbono.

Por outro lado, o sobredimensionamento de uma unidade apresenta seus próprios desafios. Embora alguns possam superdimensionar uma unidade para compensar futuras incrustações, essa estratégia tem desvantagens significativas. Um trocador de calor superdimensionado é maior e tem um preço de compra inicial mais elevado. Mais importante ainda, ele pode operar de forma ineficiente, especialmente em cargas mais baixas. Por exemplo, uma unidade alimentada a vapor com 20% de sobredimensionamento pode sofrer uma queda acentuada na pressão do vapor durante condições de carga mínima. Essa queda de pressão pode impedir que os purgadores de vapor descarreguem o condensado de forma eficaz, causando alagamentos que reduzem a área de transferência de calor disponível e prejudicam o desempenho.

Para um dimensionamento preciso, os engenheiros devem considerar diversas variáveis. Características do fluido, como vazão e viscosidade, são cruciais. Vazões mais altas exigem um trocador de calor maior para lidar com o volume, mantendo a eficiência. Da mesma forma, fluidos com alta viscosidade oferecem resistência ao fluxo, o que pode aumentar a perda de carga e exigir uma unidade maior para compensar.

Nota: Ferramentas de dimensionamento profissionaisOs profissionais dependem de softwares sofisticados para realizar esses cálculos complexos e garantir a seleção ideal. Essas ferramentas modelam o desempenho com base em condições operacionais específicas. Exemplos comuns incluem:

·SWEP DThermX:Recomenda produtos para aplicações monofásicas, de condensadores e evaporadores.

·Kelvion Select:Oferece configuradores online para trocadores de calor de placas brasadas e com juntas.

Aplicativos de seleção de tacos:Fornecer ferramentas para dimensionar modelos de casco e tubo e de placas brasadas.

·Cálculo da bobina Heatcraft:Gera pacotes de documentação detalhados para bobinas comerciais, incluindo dados de desempenho e desenhos.

Seleção de materiais para maior durabilidade

Os materiais utilizados na construção de trocadores de calor comerciais determinam sua durabilidade, resistência à corrosão e vida útil. A escolha dos materiais impacta diretamente as necessidades de manutenção e o retorno do investimento a longo prazo. Um material deve ser compatível com os fluidos do processo, suportar as temperaturas e pressões de operação e facilitar a transferência de calor eficiente.

A condutividade térmica de um material mede sua capacidade de transferir calor. Materiais com alta condutividade transferem calor com mais eficiência. No entanto, a condutividade deve ser equilibrada com outras propriedades críticas, como resistência mecânica e resistência à corrosão.

A resistência à corrosão e à incrustação é fundamental para a longevidade. A incrustação é o acúmulo de depósitos indesejados em superfícies de transferência de calor, que isolam a superfície e reduzem a eficiência. O material certo pode retardar significativamente esse processo. Em indústrias sanitárias como a alimentícia, de bebidas e farmacêutica, o aço inoxidável ou ligas superiores são exigidos para todas as superfícies que entram em contato com o produto. Esses materiais são fáceis de limpar e resistentes à formação de incrustações.

A tabela a seguir descreve como diferentes materiais resistem a ambientes corrosivos:

Por fim, muitas indústrias seguem padrões rigorosos para a seleção de materiais com base nas condições específicas de serviço. Essas diretrizes garantem segurança, confiabilidade e desempenho ideal em aplicações exigentes.

Manutenção para um desempenho sustentado

A seleção e o dimensionamento adequados estabelecem umapermutador de calorO potencial do sistema é notável. No entanto, a manutenção regular garante que ele cumpra sua promessa de economia de energia a longo prazo. Negligenciar a manutenção permite que o desempenho se degrade, anulando os benefícios do investimento inicial.

O papel crucial da limpeza regular

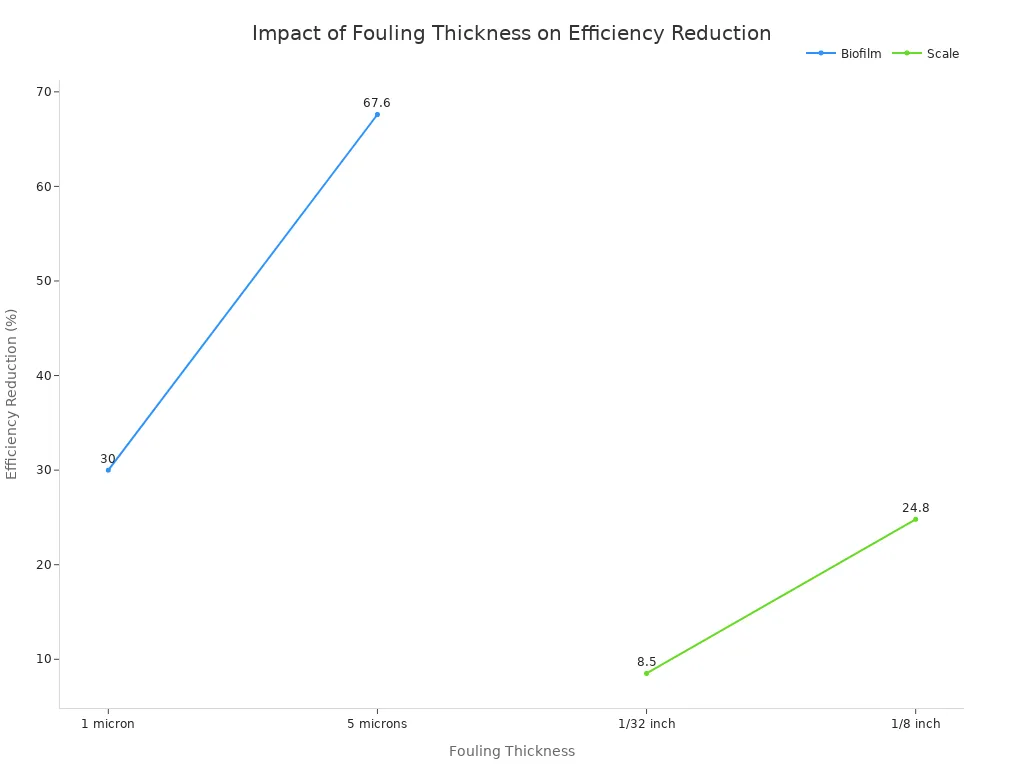

A incrustação é o principal inimigo da eficiência dos trocadores de calor. Trata-se do acúmulo de depósitos indesejáveis, como minerais, microrganismos ou resíduos químicos, nas superfícies de transferência de calor. Esse acúmulo atua como uma camada isolante, restringindo o fluxo de calor e aumentando o consumo de energia. Mesmo uma camada fina tem um impacto significativo. Por exemplo, uma camada de 0,8 mm (1/32 de polegada) de incrustação mineral pode reduzir a eficiência em 8,5%.



Diferentes métodos de limpeza combatem a incrustação com graus variados de sucesso. Enquanto a hidrojateamento tradicional atinge cerca de 85% de eficácia, técnicas modernas como a limpeza ultrassônica podem restaurar as superfícies a quase 100% do seu desempenho original. A limpeza regular remove essas camadas isolantes, restaura a eficiência térmica e previne danos permanentes aos equipamentos.

Uma lista de verificação simples para manutenção.

Um plano de manutenção preventiva é a melhor defesa contra a perda de desempenho. A frequência ideal de limpeza depende do ambiente operacional. Sistemas em ambientes agressivos podem precisar de limpeza trimestral, enquanto outros podem operar por mais tempo. Uma lista de verificação simples e rotineira ajuda os técnicos a identificar problemas precocemente.

Principais tarefas de manutenção:

·InspecionarVerifique externamente a unidade para detectar vazamentos, corrosão ou danos.

·MonitorUtilize manômetros e termômetros para detectar desvios dos níveis normais de operação. Uma queda de pressão superior a 5 PSI geralmente indica um problema.

·VerificarSuperfícies de transferência de calor com sinais visíveis de incrustação ou formação de depósitos.

·LimparOu faça uma limpeza no sistema para remover detritos e acúmulo de sujeira antes que o problema se agrave.

·RegistroTodas as atividades de manutenção e dados de desempenho para monitorar a saúde da unidade ao longo do tempo.

Os trocadores de calor comerciais são a base de qualquer estratégia energética moderna. Eles recuperam o calor residual para reduzir as cargas do sistema, proporcionando um forte retorno sobre o investimento. Um mercado que deverá ultrapassar os 97 mil milhões de dólares até 2030, apoiado por incentivos governamentais, destaca a sua crescente importância. A seleção, o dimensionamento e a manutenção adequados são essenciais para alcançar estas poupanças substanciais.

Perguntas frequentes

Qual é o período de retorno do investimento típico para um trocador de calor?

O período de retorno do investimento varia conforme a aplicação. Muitos projetos apresentam retorno do investimento em menos de dois anos. Alguns sistemas de alta eficiência podem atingir o retorno em apenas alguns meses.

Com que frequência um trocador de calor comercial deve ser limpo?

A frequência de limpeza depende das condições de operação. Ambientes agressivos podem exigir manutenção trimestral. Sistemas em ambientes mais limpos podem precisar apenas de limpeza anual para manter o desempenho e a eficiência ideais.

Os permutadores de calor podem ser usados ​​para aplicações de refrigeração?

Sim, eles são essenciais para o resfriamento. Os trocadores de calor transferem o calor indesejado de um fluido de processo para um meio mais frio. Esse processo reduz a carga nos sistemas de resfriamento primários.
