Trocador de calor de bloco soldado versus projeto de trocador de calor de placas

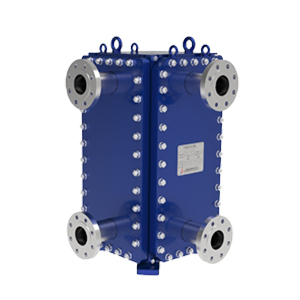

Estrutura de trocador de calor de bloco soldado

UMtrocador de calor de bloco soldadoParece robusto e compacto. Os fabricantes utilizam soldagem a laser para unir as placas de metal. Isso cria canais resistentes para a circulação de fluidos. O trocador de calor de bloco soldado suporta fluidos agressivos e alta pressão. Não necessita de juntas, reduzindo a probabilidade de vazamentos. Além disso, não requer manutenção frequente. O trocador de calor de bloco soldado utiliza metais como cobre, alumínio, aço inoxidável, titânio, ligas de níquel e grafite. Cada metal possui qualidades específicas. O cobre conduz calor com eficiência. O titânio e as ligas de níquel não enferrujam facilmente. A tabela abaixo compara esses materiais:

Dica: Escolha um trocador de calor de bloco soldado se precisar de algo resistente para fluidos viscosos ou condições muito severas.

Estrutura do trocador de calor de placas

Um trocador de calor de placas possui placas finas com formato ondulado. Juntas são colocadas entre cada placa para vedar os canais, impedindo a mistura de fluidos. Placas de pressão mantêm tudo firme e seguro. A unidade pode ser aberta facilmente para limpeza ou inspeção, o que torna a manutenção dos trocadores de calor de placas simples. As placas podem ser separadas para uma limpeza completa, e a unidade pode ser adaptada para novas aplicações ou inspecionada internamente sem dificuldades.

Segue abaixo uma tabela que mostra por que os trocadores de calor de placas são fáceis de manter:

Principais diferenças de design

Você pode ver as diferenças entre os trocadores de calor de bloco soldado e os trocadores de calor de placas na tabela abaixo:

Escolha um trocador de calor de bloco soldado se precisar de algo robusto para fluidos agressivos. Se preferir facilidade de limpeza e mais opções, um trocador de calor de placas é a melhor escolha.

Desempenho e eficiência em trocadores de calor

Comparação de desempenho térmico

Você quer que seu trocador de calor transfira calor rapidamente e economize energia. Tanto os trocadores de calor de bloco soldado quanto os de placas transferem calor com eficiência. Os modelos de bloco soldado utilizam fluxo em contracorrente pura. Isso significa que os fluidos quentes e frios se movem em direções opostas. Isso ajuda os fluidos a atingirem temperaturas muito próximas, às vezes com uma diferença de apenas 1°C (2°F). Os trocadores de calor de placas também transferem calor com eficiência. Eles funcionam melhor com fluidos de baixa viscosidade ou quando é necessário alterar as configurações.

Segue abaixo uma tabela que mostra como cada tipo funciona de maneiras diferentes:

Observação: Se você deseja uma forte transferência de calor e temperaturas próximas,trocadores de calor de bloco soldadosão uma boa escolha.

Capacidades de pressão e temperatura

É preciso saber quanta pressão e calor seu sistema suportará. Trocadores de calor de bloco soldado podem lidar com fluidos viscosos e condições severas. Eles são adequados para aplicações com grandes variações de pressão ou temperatura. Trocadores de calor de placas funcionam bem para pressões e temperaturas baixas ou médias. Eles se adaptam a diversas aplicações, mas podem não ter a mesma durabilidade em ambientes muito exigentes.

Segue abaixo uma tabela que compara as melhores avaliações para cada tipo:

Os trocadores de calor de bloco soldado não utilizam juntas. Você não precisa se preocupar com vazamentos causados ​​por variações de pressão ou temperatura. Eles são ideais para o manuseio de fluidos de alta viscosidade ou em situações onde a segurança é fundamental.

Necessidades de manutenção e limpeza

Você quer que seu trocador de calor funcione bem sem precisar de reparos constantes. Trocadores de calor de bloco soldado exigem pouca manutenção. Você não precisa trocar juntas nem se preocupar com vazamentos. Eles podem ser limpos com ferramentas e verificados facilmente. Trocadores de calor de placas permitem que você os abra e retire as placas. Você pode limpar cada placa e verificar se há danos.

Dica: Se você deseja menos vazamentos e menos reparos, os trocadores de calor de bloco soldado são mais seguros.

Você deve escolher seu trocador de calor com base em suas necessidades. Se você busca alta transferência de calor, eficiência e pouca manutenção, os trocadores de calor de bloco soldado são os mais indicados para aplicações exigentes. Já os trocadores de calor de placas são bons devido à facilidade de limpeza e à versatilidade de uso.

Adequação da aplicação para tipos de trocadores de calor

Melhores aplicações para trocadores de calor de bloco soldado

Escolha umtrocador de calor de bloco soldadoPara trabalhos pesados. Funciona bem com fluidos resistentes e alta pressão. É ideal para aplicações onde vazamentos são inaceitáveis. Trocadores de calor de bloco soldado são encontrados em indústrias químicas e refinarias de petróleo. Também são utilizados em usinas de energia. Fábricas de alimentos e bebidas os utilizam para pasteurização e resfriamento. Esses trocadores de calor mantêm os fluidos separados e seguros. Funcionam bem mesmo em ambientes adversos. Você obtém bons resultados e menos vazamentos.

Melhores usos para trocadores de calor de placas

Um trocador de calor de placas é fácil de limpar e modificar. Pode ser usado em diversas aplicações de transferência de calor. Funciona melhor com fluidos suaves. É possível abri-lo para limpeza interna. Trocadores de calor de placas são utilizados em fábricas de alimentos e sistemas de climatização (HVAC). Laticínios também os utilizam. Eles ajudam a controlar a temperatura e a evitar a contaminação. A configuração pode ser alterada conforme a necessidade. Veja a tabela a seguir, que demonstra as vantagens dos trocadores de calor de placas para sistemas de climatização (HVAC):

Dica: Os trocadores de calor de placas são bons para facilitar a limpeza e a substituição.

Exemplos de aplicação na indústria

Diferentes tipos de trocadores de calor são utilizados em diversos locais. Os trocadores de calor de bloco soldado auxiliam na pasteurização e no resfriamento em fábricas de alimentos. Eles também melhoram o desempenho do armazenamento refrigerado e economizam energia em até 25%. Os trocadores de calor de placas são mais utilizados no processamento de alimentos. São usados ​​na pasteurização do leite e na fabricação de laticínios. Podem ser desmontados para limpeza, o que contribui para a higiene do processo. Os trocadores de calor de placas também são encontrados em sistemas de climatização (HVAC). Eles economizam espaço e melhoram o desempenho. Ambos os tipos auxiliam na transferência de calor em diversas indústrias.

Vantagens e desvantagens dos trocadores de calor de bloco soldado e de placas

Trocador de calor de bloco soldado: vantagens e desvantagens

Você pode contar com umtrocador de calor de bloco soldadoQuando você precisa de resistência e segurança, este tipo de trocador de calor utiliza placas soldadas para criar canais robustos. Sem a necessidade de juntas, você se preocupa menos com vazamentos. A transferência de calor é alta mesmo com fluidos agressivos. Trocadores de calor de bloco soldado podem ser usados ​​em locais onde trocadores de calor de casco e tubo podem falhar. Essas unidades suportam bem altas pressões e temperaturas. A limpeza e a substituição de juntas são menos frequentes.

Aqui estão as principais vantagens e desvantagens:

Dica: Escolha trocadores de calor de bloco soldado para aplicações exigentes onde vazamentos não são uma opção.

Trocador de calor de placas: vantagens e desvantagens

Os trocadores de calor de placas oferecem muitas vantagens. Essas unidades proporcionam alta transferência de calor em um espaço reduzido. São fáceis de abrir e limpar, e o número de placas pode ser ajustado às necessidades do projeto. Além disso, os trocadores de calor de placas têm um custo inicial menor do que os trocadores de calor de bloco soldado ou de casco e tubos, o que representa economia para projetos com orçamento limitado. Você também obtém alta eficiência energética e custos de manutenção reduzidos.

No entanto, é preciso ficar atento a alguns problemas. A incrustação das placas pode ocorrer, o que significa que é necessário limpá-las com frequência. A corrosão pode causar vazamentos, portanto, é fundamental escolher os materiais corretos. As vedações e juntas são importantes. Se falharem, podem ocorrer vazamentos e perda de eficiência. Inspeções regulares e materiais de boa qualidade ajudam a prevenir esses problemas. Trocadores de calor de placas com juntas exigem mais cuidado do que trocadores de calor de placas soldadas ou brasadas.

Segue uma lista rápida dos desafios comuns de manutenção:

• Sujeira

• Corrosão

• Falhas em vedações e juntas

• Problemas operacionais

Você pode reduzir esses problemas através de:

1. Lavar os pratos com frequência.

2. Verificação de vedações e juntas.

3. Operar a unidade da maneira correta.

Observação: Os trocadores de calor de placas funcionam bem para muitas aplicações, mas é necessário manter a limpeza e as verificações em dia.

Você pode usar trocadores de calor de placas em aplicações alimentícias, sistemas de climatização (HVAC) e como substitutos de trocadores de calor de casco e tubo. Eles oferecem flexibilidade e facilidade de manutenção, mas exigem gerenciamento da mesma.

Você precisa escolher um trocador de calor adequado para sua aplicação. Os trocadores de bloco soldado são ideais para alta pressão e fluidos viscosos. Eles também funcionam bem em ambientes de difícil acesso. Os modelos de placas são adequados para fluidos menos viscosos e são fáceis de limpar. A tabela abaixo mostra por que os trocadores de bloco soldado são indicados para aplicações exigentes:

Aqui estão algumas dicas para escolher um trocador de calor:

• Verifique o que seu sistema precisa.

• Certifique-se de que o fluido seja compatível com o material correto.

• Pense no espaço, em como cuidar dele e na segurança.

Perguntas frequentes

Qual é a principal diferença entre trocadores de calor de bloco soldado e de placas?

Bloco soldadoAs unidades possuem placas soldadas e não utilizam juntas. Os trocadores de calor de placas têm juntas entre cada placa. Os blocos soldados são adequados para aplicações exigentes. Os modelos de placas são fáceis de limpar.

Como escolher o trocador de calor certo para o meu sistema?

Você precisa verificar o tipo de fluido. Veja a pressão e a temperatura necessárias. Escolha um modelo com placas se precisar de facilidade de limpeza. Opte por um bloco soldado se precisar de resistência para fluidos mais agressivos.

É possível limpar facilmente um trocador de calor de bloco soldado?

A limpeza é feita com ferramentas especiais. Não é possível abri-lo como um modelo convencional. A limpeza demora mais, mas não é necessário trocar as juntas.

Os trocadores de calor de placas são seguros para fluidos agressivos?

Os trocadores de calor de placas funcionam melhor com fluidos suaves. Fluidos agressivos podem danificar as juntas e causar vazamentos. Os modelos com blocos soldados são mais adequados para produtos químicos fortes.

Que setores industriais utilizam esses trocadores de calor?
