Trocadores de calor: o básico sobre sua função e importância.

Entendendo o que é um trocador de calor e como ele funciona.

Uma análise aprofundada dessa tecnologia revela um dispositivo regido pelos princípios fundamentais da física. A compreensão do funcionamento dos sistemas de troca de calor começa com os princípios da termodinâmica e da transferência de calor. Esses conceitos explicam como a energia se move de uma substância mais quente para uma mais fria, formando a base de todas as aplicações de aquecimento e resfriamento.

O princípio fundamental da transferência de calor

Os trocadores de calor operam de acordo com as leis fundamentais da termodinâmica. Essas leis ditam como a energia se comporta dentro de um sistema fechado.

A Primeira Lei da TermodinâmicaEste princípio trata da conservação de energia. Ele afirma que a energia não pode ser criada nem destruída, apenas transferida ou transformada de uma forma para outra. Um trocador de calor transfere energia térmica de um fluido para outro sem qualquer perda líquida de energia.

A Segunda Lei da TermodinâmicaEssa lei rege a direção da transferência de energia. O calor flui naturalmente de um meio mais quente para um mais frio. Esse princípio garante que o processo seja espontâneo e define a eficiência da troca de energia.

Essa transferência de energia térmica ocorre por meio de três mecanismos principais: condução, convecção e radiação. A maioria dos trocadores de calor depende fortemente da condução e da convecção.

Um exemplo prático: o aquecedor da sua casa

Para entender como a tecnologia de trocadores de calor funciona na prática, considere um aquecedor a gás residencial. O trocador de calor é o componente responsável por aquecer o ar com segurança, aquecendo assim a sua casa. Ele fica localizado entre a câmara de combustão, onde o combustível queima, e o sistema de ventilação.

O processo se desenrola em algumas etapas simples:

1. O gás natural ou o petróleo queimam dentro da câmara de combustão, produzindo gases de combustão extremamente quentes.

2. Esses gases quentes fluem para o trocador de calor, uma série de tubos ou invólucros metálicos. O calor é transferido dos gases para as paredes metálicas através decondução.

3. Simultaneamente, o ventilador do forno circula o ar mais frio da sua casa através doexteriorsuperfícies do trocador de calor quente.

4. O ar absorve o calor do metal através deconvecção, ficando quente.

5. O sistema então distribui esse ar aquecido através da rede de dutos da sua casa. Enquanto isso, os subprodutos nocivos da combustão (como o monóxido de carbono) são contidos com segurança dentro do trocador de calor e expelidos para o exterior através de um tubo de exaustão.

Nota importante:O trocador de calor garante que o ar que você respira nunca se misture com os gases tóxicos do escapamento. Essa separação é fundamental tanto para a eficiência quanto para a segurança.

Tipos comuns de trocadores de calor

Os engenheiros desenvolveram inúmeros projetos de trocadores de calor para atender às diversas necessidades industriais e comerciais. A escolha do tipo depende de fatores como os fluidos envolvidos, os requisitos de pressão e temperatura e as restrições de espaço. Aqui estão quatro tipos comuns.

1. Trocadores de calor de casco e tubosEste é um equipamento essencial na indústria pesada. Consiste em um grande invólucro cilíndrico contendo um feixe de tubos. Um fluido flui através dos tubos enquanto outro flui sobre eles dentro do invólucro. Sua construção robusta os torna ideais para aplicações de alta pressão e alta temperatura em refinarias de petróleo, fábricas de processamento químico e usinas de geração de energia.

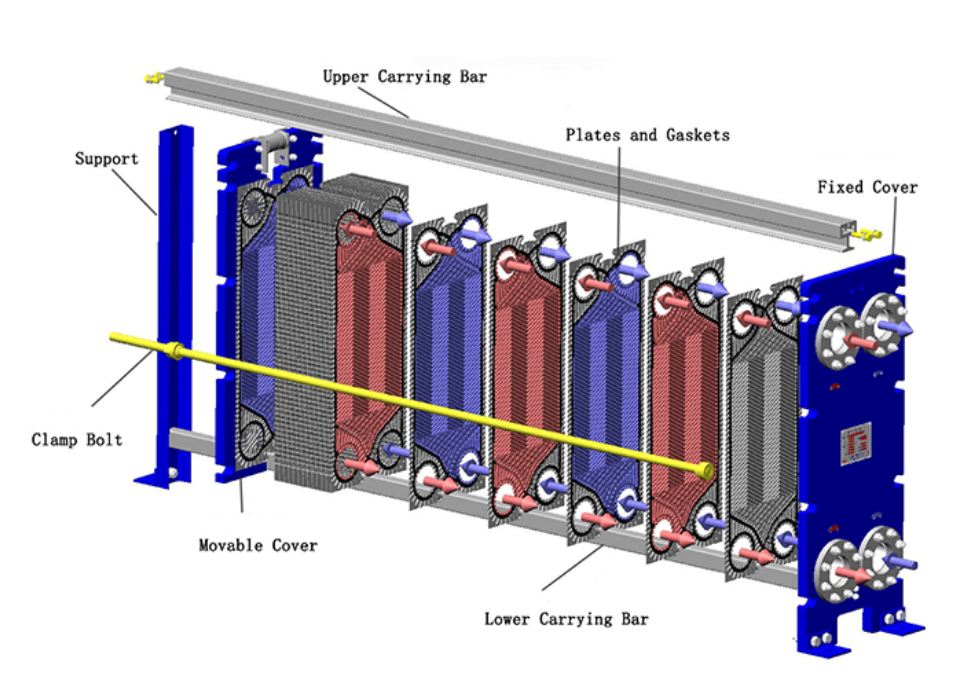

2.Trocadores de calor de placas e moldurasEssas unidades utilizam uma série de placas metálicas finas e onduladas para criar caminhos de fluxo. O design gera alta turbulência, resultando em uma transferência de calor muito eficiente em um tamanho compacto. Isso as torna populares nas indústrias alimentícia, de bebidas e farmacêutica.

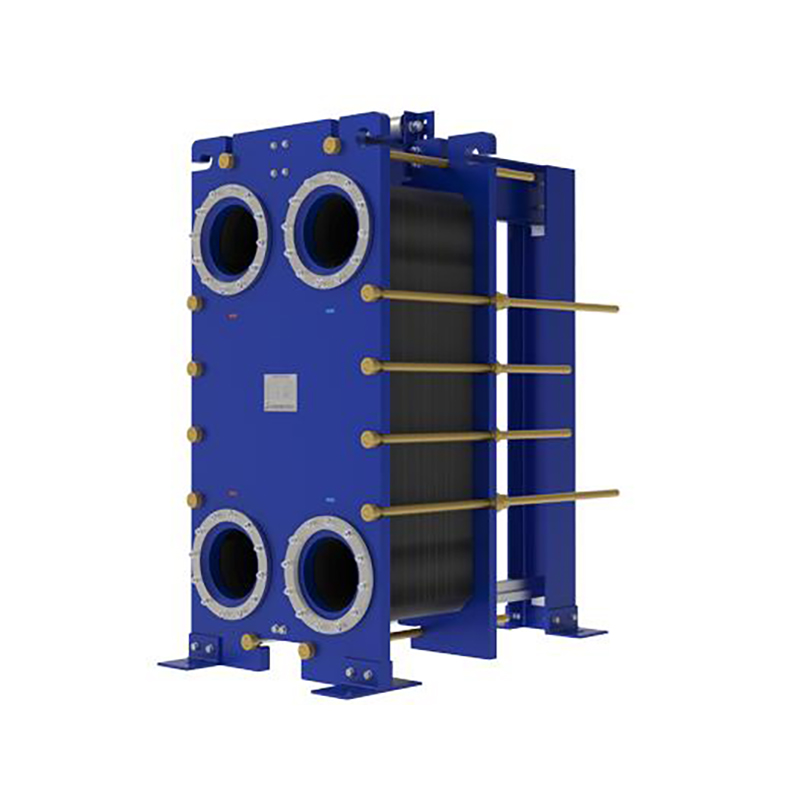

• Com juntaOs modelos permitem fácil desmontagem para limpeza e manutenção.

·BrasadoOs recipientes são permanentemente selados e oferecem uma solução compacta e econômica para refrigeração e tarefas industriais.

·SoldadoOs tipos oferecem máxima durabilidade para altas temperaturas e materiais corrosivos. Um exemplo avançado é oTrocador de calor de placas soldadas HT-BlocEle combina a alta eficiência dos projetos de placas com a alta resistência à pressão e temperatura dos modelos de casco e tubos. Sua construção sem juntas garante um desempenho robusto e à prova de vazamentos para aplicações críticas. Este projeto ajuda os profissionais a entender o que a inovação em trocadores de calor pode alcançar.

3. Trocadores de calor resfriados a arEsses trocadores de calor utilizam o ar ambiente para resfriar um fluido que circula por tubos aletados. Um grande ventilador força ou induz a passagem de ar pelos tubos para dissipar o calor. São comuns em locais onde a água é escassa ou cara, como regiões áridas ou instalações remotas. Embora o custo inicial de investimento possa ser maior, os custos operacionais costumam ser menores devido ao consumo mínimo de água e à necessidade reduzida de manutenção. Podem ser encontrados em plantas petroquímicas e sistemas de refrigeração.

4. Trocadores de calor em espiralUm trocador de calor espiral é fabricado enrolando-se duas longas placas de metal em torno de um núcleo central para formar um par de canais espirais concêntricos. Este design exclusivo é excelente para o manuseio de fluidos com alto teor de sólidos, como lodos e pastas, pois o fluxo em canal único cria um efeito de autolimpeza que reduz a incrustação. São altamente eficientes e compactos, desempenhando funções especializadas em tratamento de águas residuais, mineração e fabricação de papel.

A importância e os riscos dos trocadores de calor



Trocadores de calorSão fundamentais para a vida moderna. Proporcionam conforto, viabilizam a produção industrial e impulsionam a eficiência. Seu funcionamento, contudo, acarreta responsabilidades inerentes. Uma unidade com manutenção adequada é um modelo de eficiência e segurança. Uma unidade negligenciada pode se tornar um passivo financeiro e de saúde significativo. Compreender tanto os benefícios quanto os riscos é essencial para qualquer proprietário de sistema.

Eficiência energética e redução de custos

Os permutadores de calor são mestres na conservação de energia. Eles capturam e reutilizam a energia térmica que, de outra forma, seria desperdiçada. Esse processo reduz significativamente o consumo de combustível e os custos operacionais. Em um ambiente industrial, isso significa recuperar o calor de um fluxo de exaustão para pré-aquecer um fluido de entrada. Em um ambiente residencial, significa obter o máximo de calor de cada unidade de combustível.

A substituição do sistema de aquecimento por um modelo de alta eficiência com um trocador de calor moderno oferece uma economia substancial. O Departamento de Energia dos EUA relata que os proprietários de imóveis podem reduzir as contas de aquecimento em até 20% com essa melhoria. Os benefícios financeiros a longo prazo são ainda mais convincentes.

Essas economias demonstram como um trocador de calor eficiente se traduz diretamente em contas de energia mais baixas ano após ano.

O papel crucial na segurança

Além da eficiência, os trocadores de calor desempenham um papel vital na segurança operacional em inúmeras aplicações. Eles mantêm temperaturas de operação estáveis, evitando o superaquecimento e falhas catastróficas dos equipamentos.

• Sistemas automotivos:O radiador de um carro é um exemplo perfeito. Ele faz circular o líquido refrigerante para absorver o calor intenso do motor. Em seguida, o radiador transfere esse calor para o ar circundante. Esse ciclo contínuo impede o superaquecimento do motor, garantindo a confiabilidade e a segurança do veículo.

• Processamento Químico:Essas instalações dependem de trocadores de calor para controlar as temperaturas de reação, gerenciar materiais corrosivos e reutilizar o calor dos fluxos de exaustão. Esse controle é vital para manter a estabilidade do processo e evitar reações térmicas descontroladas perigosas.

• Fabricação Industrial:Os trocadores de calor resfriam o óleo hidráulico, controlam a temperatura dos fornos e permitem ciclos de aquecimento precisos em processos como a moldagem por injeção. Isso protege as máquinas, garante a qualidade do produto e cria um ambiente de trabalho mais seguro.

Em cada caso, o permutador de calor atua como um guardião silencioso, gerenciando a energia térmica para manter os sistemas funcionando de forma eficiente e segura.

Sinais de um trocador de calor danificado

Um trocador de calor geralmente apresenta sinais de alerta antes de falhar completamente. Reconhecer esses indicadores é fundamental para evitar situações perigosas. Proprietários de residências e administradores de instalações devem estar atentos a quaisquer alterações no funcionamento do sistema.

Dicas Sonoras 👂Ruídos estranhos geralmente indicam tensão no metal. A expansão e a contração de um componente trincado podem produzir sons distintos quando o sistema liga e desliga.

• Ruídos de chocalho:Isso pode ocorrer se uma rachadura se desenvolver onde os tubos se conectam à câmara de combustão, fazendo com que uma peça se solte.

• Sons de estalo ou batida:Ruídos altos podem indicar que as paredes metálicas do trocador de calor estão se flexionando devido a uma fratura. Esses ruídos geralmente pioram com o tempo.

Indicadores visuais 👀Uma inspeção visual pode revelar danos físicos. Procure os seguintes sinais perto da sua fornalha ou caldeira:

• Rachaduras ou fraturas visíveis na superfície da unidade.

• Presença significativa de ferrugem ou corrosão, que enfraquece o metal.

• Acúmulo de fuligem ou carbono preto ao redor dos queimadores, indicando combustão incompleta.

• Acúmulo de água no chão ao redor da unidade.

Mudanças operacionais 🔥O comportamento da chama do forno é uma ferramenta de diagnóstico crucial.

Um aquecedor a gás em bom estado deve produzir uma chama azul e constante. Qualquer mudança na cor ou no comportamento da chama é um sinal de alerta importante. Uma chama amarela ou oscilante indica que o processo de combustão está desequilibrado, o que pode ser causado por uma rachadura que permite a entrada de ar em excesso na câmara.

Perigos de uma unidade rachada

Uma rachadura em um trocador de calor é mais do que um simples problema mecânico; é um sério risco à segurança. A principal função do dispositivo é manter o ar respirável separado dos gases tóxicos da combustão. Uma rachadura destrói essa barreira. Essa falha permite que subprodutos nocivos, como monóxido de carbono (CO), dióxido de enxofre e óxido nitroso, vazem da câmara de combustão selada e se misturem com o ar que circula em sua casa ou estabelecimento.

O monóxido de carbono é um gás inodoro, incolor e insípido, altamente tóxico. A exposição a ele pode causar graves consequências à saúde, e compreender o que significa uma falha no trocador de calor é fundamental. Indivíduos vulneráveis, como bebês, idosos e pessoas com problemas cardíacos, correm um risco ainda maior.

Além do envenenamento por monóxido de carbono, esses vazamentos degradam a qualidade do ar interno, circulando poluentes que podem desencadear alergias, asma e outros problemas respiratórios.

A necessidade de manutenção profissional

Os trocadores de calor são construídos para durar, com muitos fabricantes oferecendo garantias de 20 anos ou até mesmo vitalícias. No entanto, sua vida útil depende muito da manutenção adequada. Fatores como instalação inadequada, corrosão causada pela umidade ou falta de troca do filtro de ar podem levar à falha prematura da unidade, geralmente em menos de 15 anos.

Devido aos altos riscos envolvidos, a inspeção profissional não é opcional. Um técnico treinado realiza uma série de verificações detalhadas que vão muito além de uma simples inspeção visual.

1. Exame visual e interno:Um técnico inspeciona o exterior em busca de ferrugem e rachaduras e usa ferramentas como um boroscópio para examinar as paredes internas em busca de fadiga do metal.

2. Verificações operacionais:Eles monitoram a chama do queimador para detectar descoloração ou dispersão quando o ventilador é acionado.

3. Análise de Combustão:Utilizando equipamentos especializados, eles medem os níveis de gases como o monóxido de carbono na chaminé para garantir uma combustão completa e segura.

4. Inspeção do interruptor de segurança:Eles testam todos os controles de segurança, incluindo o interruptor de limite máximo, para confirmar se funcionam corretamente e se desligarão o sistema em caso de emergência.

5. Revisão de todo o sistema:A inspeção inclui a verificação de filtros de ar, tubulações de drenagem de condensado e sistemas de ventilação quanto a bloqueios ou desgaste.

A manutenção regular e profissional é a única maneira de garantir que um trocador de calor funcione de forma eficiente, segura e durante toda a sua vida útil prevista.

Um trocador de calor é um componente vital para o gerenciamento térmico eficiente em inúmeros sistemas. Seu funcionamento adequado proporciona economia de energia significativa e, principalmente, protege contra subprodutos perigosos como o monóxido de carbono.

A manutenção profissional regular é imprescindível. Ela previne falhas perigosas e garante a longevidade e o funcionamento seguro do sistema.

Perguntas frequentes

Qual é a principal função de um trocador de calor?

UMpermutador de calorTransfere energia térmica entre dois meios. Realiza essa transferência sem permitir que os meios se misturem, garantindo processos de aquecimento ou resfriamento eficientes e seguros.

Qual a vida útil típica de um trocador de calor de forno?

Com os devidos cuidados, um trocador de calor de forno pode durar mais de 20 anos. A manutenção profissional regular é essencial para evitar falhas prematuras causadas por problemas como corrosão ou desgaste operacional.

Por que um trocador de calor rachado é perigoso?

Uma rachadura permite que gases tóxicos da combustão, como o monóxido de carbono, vazem para o ar respirável. Essa contaminação cria um grave risco à saúde e compromete a qualidade do ar interno.
