Como montar o trocador de calor tipo placa

Trocador de calor de placa industrial A tecnologia exemplifica a eficiência térmica excepcional e desempenha um papel crucial em vários ambientes industriais, comerciais e residenciais. Sua estrutura compacta oculta um mecanismo complexo que permite uma transferência de calor significativa entre dois fluidos. No entanto, para realizar plenamente este potencial e evitar erros caros, uma montagem cuidadosa e uma instalação precisa são essenciais - são passos vitais para alcançar o desempenho térmico ideal, durabilidade e segurança em operação. Procedimentos inadequados podem resultar em redução da eficiência, falhas precoces de componentes e vazamentos potencialmente perigosos. Este guia oferece uma análise abrangente das melhores práticas para a montagem e instalação deTrocador de calor de placaGarantindo que seu sistema funcione com a máxima eficácia desde o início.

Compreendendo o trocador de calor tipo placa

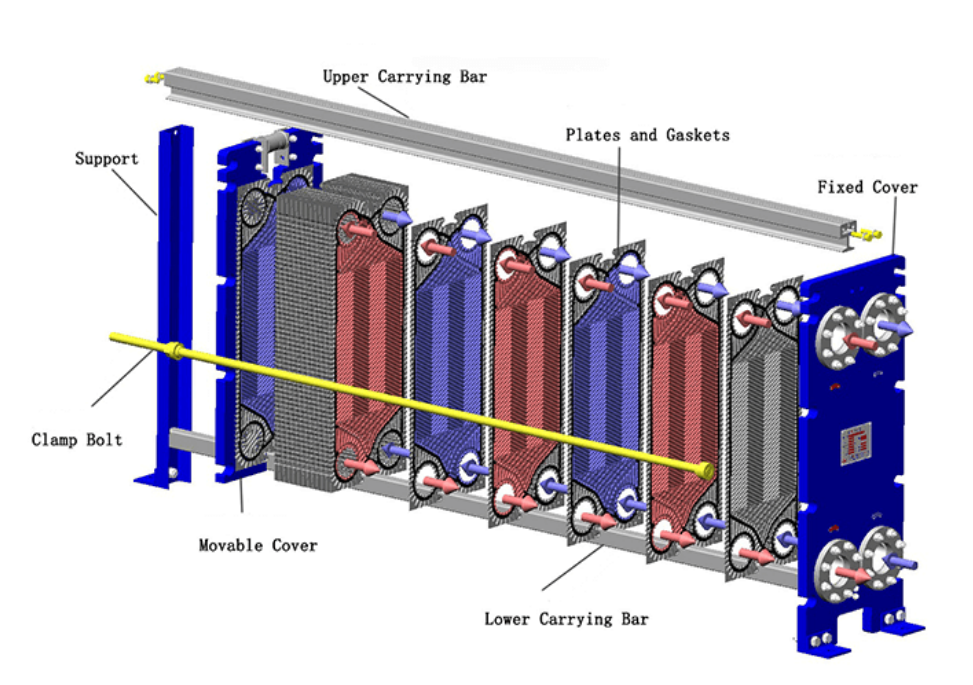

Antes de explorar os procedimentos, é crucial ter uma compreensão fundamental dos componentes que compõem o PHE. Um PHE típico com vedações contém:

1. Frame Plate (em inglês): A extremidade fixa do trocador, geralmente contendo algumas das portas de conexão do fluido. Ele fornece a âncora estrutural

2. Placa de pressão: A placa de extremidade móvel que comprime o pacote de placas contra a placa do quadro. Também pode conter portas de conexão.

3. Placas de transferência de calor: Thin,Placas de metal corrugado (frequentemente de aço inoxidável, titânio, ou outras ligas) projetados com padrões específicos (como o padrão chevron comum) para maximizar a turbulência e a área de superfície de transferência de calor. Estes são os principais elementos do processo de troca de calor.

4. Gaskets: Selos elastoméricos encaixados em sulcos nas placas. Eles servem a um duplo propósito: Selar os canais para evitar vazamentos externos e direcionar o fluxo dos dois fluidos para canais alternados, impedindo a mistura interna. Juntas de alta qualidade são cruciais; consulte opções emTrocador de calor de placa gasketed.

5. Carrying Bar: Uma barra superior que suporta o peso das placas e da placa de pressão, garantindo o alinhamento.

6. Guia do Bar: Uma barra inferior que mantém o alinhamento vertical das placas e placa de pressão.

7. Apertação de bols: Parafusos longos usados para comprimir todo o pacote de placas entre a placa do quadro e a placa de pressão para uma dimensão específica, garantindo uma vedação adequada.

8. Coluna de suporte: Fornece suporte estrutural para as barras de transporte e guia, especialmente em unidades maiores.

Step-by - step montagem

Reunindo aGastrônia PheSeja novo ou após manutenção, requer atenção aos detalhes. Apressação nesta fase é uma causa frequente de problemas futuros.

1. A preparação é primordial:

Limpeza: Certifique-se de que todos os componentes, especialmente as placas do trocador de calor e as ranhuras das juntas, estejam impecávelmente limpos e livres de detritos, óleo ou resíduos adesivos antigos. A área de montagem também deve estar limpa.

Inspeção: Inspecione cuidadosamente cada placa para entalhes, deformação ou danos ao sulco da junta. Examine as juntas quanto a rachaduras, endurecimento, inchaço ou perda de elasticidade. Componentes danificados devem ser substituídos.

Ferramentas de: Reúna ferramentas necessárias: chave de torque, chave de torque / tomadas apropriadas, fita medição, martelo macio (opcional), adesivo de vedação (se aplicável), lubrificante para parafusos e equipamentos de proteção pessoal (EPI), como luvas e óculos de segurança. As bordas da placa podem ser nítidas.

Documentação: Tenha o desenho de montagem e as especificações do fabricante prontamente disponíveis. Isso inclui a dimensão crucial de aperto de alvo.

2. Frame e instalação inicial:

Segurança em primeiro lugar: Antes de começar a montagem, certifique-se de que está usando EPI apropriado, incluindo luvas resistentes (as bordas da placa podem ser afiadas) e óculos de segurança. Tenha em mente os pesos dos componentes durante a manipulação.

Posicione a placa do quadro com segurança:Certifique-se de que as barras de transporte e guia estejam corretamente conectadas e alinhadas.

3. Plate Pack Arranjo:

Orientação: Esse é o passo mais crítico.Platos corrugados As placas são tipicamente projetadas para ser penduradas alternadamente (rotadas 180 graus em relação à placa anterior). Isso cria os canais de fluxo. Preste muita atenção ao padrão da placa (por exemplo, Placas de alta theta vs. baixa theta se misturadas) e garantir a sequência correta de acordo com o desenho de montagem. Um arranjo incorreto leva a bypass, desempenho reduzido ou vazamentos internos.

Alinhamento de Gasket: Certifique-se de que cada junta esteja corretamente assentada em seu sulco. Para juntas de clip-on ou snap-on, verifique se todos os pontos de fixação estão envolvidos. Para as juntas coladas, assegure a adesão adequada sem que o excesso de cola se aperte na superfície de transferência de calor ou obstruia o caminho de fluxo.

Placas de carregamento: Cuidadosamente pendure as placas na barra de transporte, uma por uma, garantindo que elas deslizem suavemente e se alinhem corretamente na parte inferior através da barra guia. A primeira placa (placa de partida) vai contra a placa do quadro, seguido pelas placas de fluxo em seqüência alternada, terminando com a última placa (placa final) antes da placa de pressão. Inspecione visualmente a borda do pacote de placas enquanto você o constrói; uma montagem correta muitas vezes exibe um padrão característico de "favo de mel " devido às ondulações alternadas.

4. Diferenças de instalação de gafas:

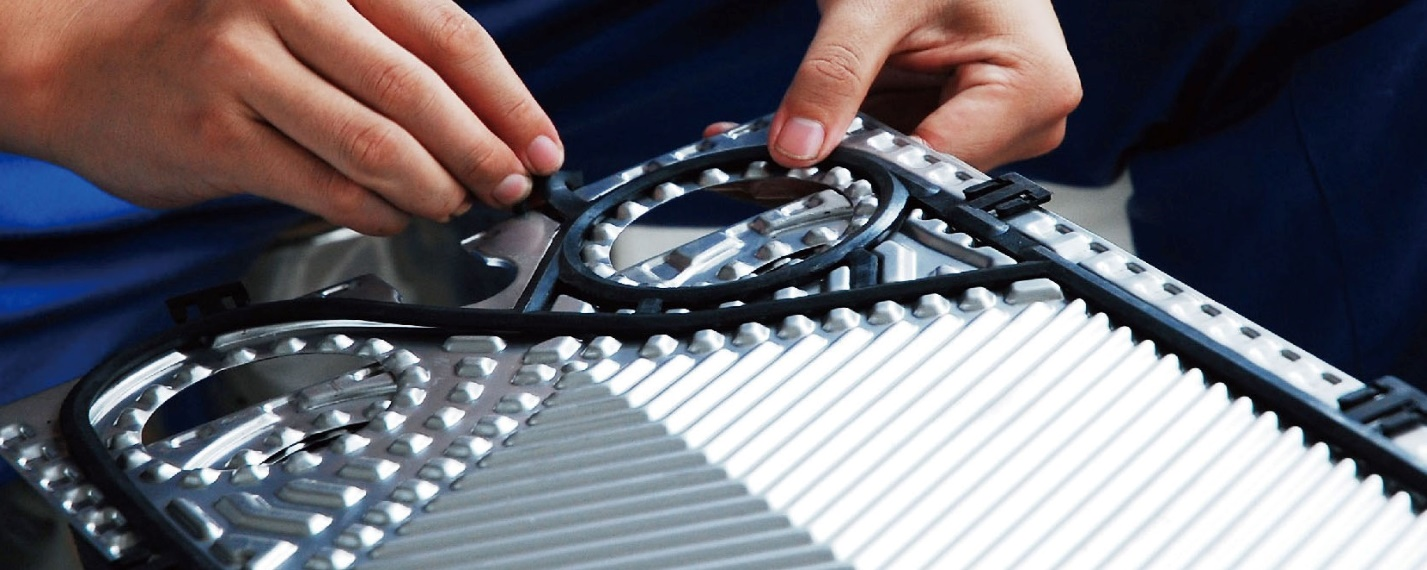

Clip-On / Snap-On: Estes são geralmente mais fáceis de instalar. Alinear oGasket em trocador de calor de placas corretamente e pressione firmemente no sulco, garantindo que todos os clips ou guias se envolvam com segurança.

Glue Gaskets (em inglês): Aplique um grão fino e uniforme do adesivo recomendado pelo fabricante na ranhura limpa da junta. Evite o excesso de cola. Coloque cuidadosamente a junta, certificando-se de que ela se senta plana sem esticar. Permitir um tempo de cura adequado, conforme especificado pelo fabricante do adesivo, potencialmente sob compressão leve (por exemplo, empilhamento de placas com uma tabela e peso no topo).

5. Compressão e Tensião:

Placa de pressão de: Deslize a placa de pressão ao longo das barras até que entre em contato com o pacote de placas.

Instalação de parafusos de aperto: Insira os parafusos de aperto lubrificado. Comece a enrolar as nozes à mão.

Aperto Sistemático: Isso deve ser feito uniformemente para evitar danos às placas ou distorção da placa de pressão. Aperte os parafusos incrementalmente em um padrão diagonal ou "estrela " (por exemplo, superior-esquerda, inferior-direita, superior-direita, inferior-esquerda). Use uma chave de torque ou aperte medindo a distância entre as superfícies internas da placa do quadro e da placa de pressão.

Medir o gap: Continue apertando os parafusos uniformemente em um padrão diagonal (estrela) até que a folga entre a placa de estrutura fixa e a placa de pressão móvel corresponda ao valor especificado pelo fabricante (por exemplo, x mm ± Y mm). Medir esta folga em vários pontos ao redor do quadro, especialmente perto de cada parafuso, para garantir que as placas permaneçam paralelas e uniformemente comprimidas. Use uma ferramenta de medição calibrada, como um medidor ou regra, para precisão. Crucialmente, não se exagere. Exceder a compressão máxima pode deformar placas, esmagar juntas e, paradoxalmente, causar vazamentos. Por outro lado, o sub-aperto resultará em vazamentos imediatos.

6. Verificações finais de montagem:

Verifique se a folga entre a placa de estrutura fixa e a placa de pressão móvel é correta e uniforme.

Inspecionar visualmente as bordas do pacote de placas novamente para alinhamento correto.

Verifique se todos os parafusos estão corretamente fixados.

Como instalar um trocador de calor de placa

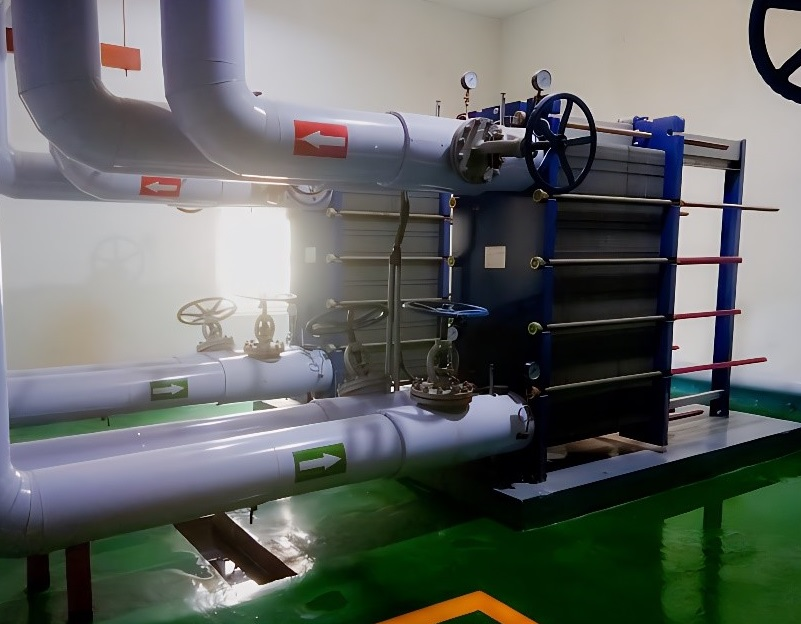

Uma vez reunidos, oPHEprecisa de uma instalação adequada dentro do sistema mais amplo.

1. Preparação do Site:

Fundação: Garantir uma fundação sólida e nítida capaz de suportar o peso preenchido do trocador.

Clearing: Fornecer espaço adequado em torno da unidade para operação, inspeção e manutenção futura (como remoção ou limpeza de placas). Uma regra geral é permitir o espaço livre equivalente ao comprimento da unidade para a remoção de parafusos e acesso ao pacote de placas.

Meio Ambiente: Proteja a unidade de danos físicos, vibrações excessivas e atmosferas corrosivas, se possível. Considere uma bandeja de gotejamento embaixo, especialmente para aplicações críticas ou onde o vazamento pode danificar os equipamentos circundantes.

2. Elevação e posicionamento:

· Utilize equipamentos de elevação apropriados (correias, guindastes) e siga as diretrizes do fabricante para os pontos de elevação (muitas vezes designados no quadro ou usando parafusos específicos). Nunca eleve as conexões.

· Abaixe cuidadosamente a unidade sobre a sua fundação, garantindo que ela permaneça nivelada. Segure-o se necessário pelo projeto.

3. Conexões de tubulação:

· alinhamento: Certifique-se de que a tubulação de conexão se alinhe perfeitamente com os bicos PHE. Evite forçar os tubos a alinharem, pois isso impõe estresse na estrutura do trocador e nas conexões, levando a vazamentos ou danos potenciais. Use juntas de expansão ou conectores flexíveis quando necessário para acomodar a expansão térmica e a vibração.

· Tipos de Conexão:

··Flangeado: Use a junta apropriada (muitas vezes fornecida pelo próprio revestimento PHE se forrado com borracha, caso contrário use junta de flange separada compatível com o fluido). Aperte os parafusos de flange uniformemente em um padrão cruzado. Não aperte demais, especialmente em conexões de placa de estrutura tapada.

··Threaded: Use selante ou fita apropriada. Empregue duas chaves - uma para segurar a conexão PHE firme e outra para apertar o acoplamento - para evitar a transmissão de torque para a própria conexão PHE, o que poderia danificar as vedações internas.

· Direção de fluxo: Conecte a tubulação de acordo com a configuração de fluxo especificada (por exemplo, fluxo contracorrente é mais comum para uma eficiência ótima). As portas de entrada e saída são normalmente claramente marcadas.

· Suporte: Independentemente suportar todas as tubulações de conexão para evitar que seu peso de rolamento sobre o trocador de calor.

4. Equipamentos auxiliares:

· Instale válvulas de isolamento em todas as portas de entrada e saída para manutenção.

· Considere a instalação de filtros a montante das entradas de PHE para proteger os canais de placa estreita contra a contaminação de partículas.

Os medidores de pressão e os sensores de temperatura nas entradas e saídas são essenciais para monitorar o desempenho.

· Instale ventilações de ar em pontos altos para facilitar a purga de ar durante a inicialização.

· Certifique-se de que as válvulas de alívio de segurança estejam corretamente instaladas se as pressões do sistema podem exceder os limites de projeto do PHE.

5. Teste de vazamento (teste hidrostático):

Antes de introduzir fluidos de processo, realize um teste hidrostático. Lentamente encha um lado do trocador com água, ventilando o ar. Aumente gradualmente a pressão para a pressão de teste especificada (normalmente 1,3 a 1,5 vezes a pressão máxima de operação, mas consulte sempre as especificações do fabricante). Manter a pressão por um período determinado (por exemplo, 30 minutos) e inspecionar cuidadosamente quaisquer vazamentos externos de juntas, conexões ou estrutura. Despressurizar, drenar e repetir o processo para o outro lado. Resolva quaisquer vazamentos encontrados (muitas vezes exigindo um aperto leve, mesmo dentro da tolerância, ou potencialmente re-juntação / re-montagem se os problemas persistirem).

6. Isolamento (se necessário):

Se a aplicação envolver diferenças de temperatura significativas e a conservação de energia ou a proteção do pessoal é necessária, isola o quadro PHE e, potencialmente, as conexões. Certifique-se de que o isolamento não cobre os buracos de choro ou impede o acesso para inspeção.

Solução de problemas durante a instalação de seuPlaca tipo trocador de calor

· Fugas externas:Muitas vezes devido a junta danificada / desalinhada, ou aperto desigual. Verifique novamente o paralelismo; aperte ligeiramente se estiver dentro da tolerância. Se persistente, desmontagem e inspeção são necessárias.

· Contaminação cruzada (Cross-Contamination): Geralmente causada por uma placa perfurada (corrosão, erosão, choque de pressão) ou uma junta gravemente falhada. Requer desmontagem, inspeção da placa (teste de penetração de corante, se necessário) e substituição de componentes danificados.

Desempenho térmico reduzido / queda de alta pressão: Frequentemente causada por incrustação (escalação, sedimentos, crescimento biológico), montagem incorreta de placas (desvio) ou condições operacionais que se desviam significativamente do projeto (por exemplo, baixas taxas de fluxo que causam uma má distribuição). A limpeza (CIP ou manual) é frequentemente necessária. Verifique parâmetros de montagem e operação.

· Falha do Gasket: Pode resultar de incompatibilidade química, temperatura excessiva, compressão excessiva ou simples envelhecimento. Certifique-se da seleção correta do material da junta e siga as especificações de aperto. A inspeção regular durante a manutenção é fundamental.

Detalhes são a chave para a sustentabilidade

A montagem e instalação de um trocador de calor de placas não são meramente tarefas mecânicas; são procedimentos de engenharia cruciais que afetam diretamente a eficiência, confiabilidade e segurança do sistema. Ao aderir a estas etapas detalhadas e compreender as possíveis armadilhas, você pode garantir que o seu trocador de calor de placas forneça o alto desempenho e a longa vida útil para o qual foi projetado.
