Como verificar se seu trocador de calor está bloqueado?

Trocadores de calor de placaOs PHEs são componentes vitais em inúmeras indústrias, desde HVAC e processamento químico até produção de alimentos e bebidas. Seu design compacto e alta eficiência térmica os tornam indispensáveis para a transferência de calor de forma eficaz. No entanto, os canais muito estreitos que contribuem para a sua eficiência também os tornam suscetíveis a bloqueios internos, muitas vezes referidos como incrustação ou escala.

Os PHEs bloqueados podem reduzir significativamente o desempenho, aumentar o consumo de energia e levar a tempos de inatividade dispendiosos ou até mesmo falhas de equipamentos. A detecção precoce é crucial para manter a integridade do sistema e otimizar os custos operacionais. Mas como você pode dizer definitivamente se sua soldadura ouTrocador de calor de placa Está bloqueada?

Bloqueado Plate Heat Exchanger Troubleshooting

As causas comuns de bloqueios incluem:

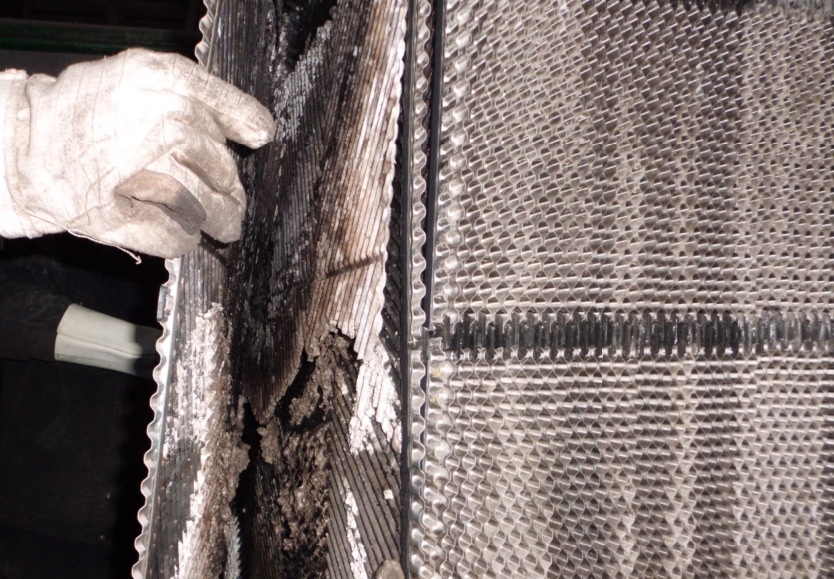

● A Placas ou juntas estressadas:

Juntas estressadas ou danificadas são uma das causas mais comuns por que um trocador de placas com vedação fica bloqueado. Se as juntas que selam as placas em um trocador de calor quebrarem ou se desgastarem, os fluidos podem se misturar e causar um bloqueio. A instalação de novas juntas corrigirá esse problema.

· Escalação:

Precipitação de sais e minerais dissolvidos de água dura ou fluidos com alto teor mineral, formando depósitos duros.

Subprodutos da corrosão:

Óxidos e lodo liberados de componentes metálicos corrosivos no sistema.

· Biofouling (em inglês):

O crescimento de filmes e organismos microbianos, particularmente em sistemas com conteúdo orgânico ou fluxo estagnado.

● Reacção química de fouling:

Depósitos formados por reações químicas que ocorrem dentro do fluido ou na superfície da placa.

· Construção de partículas:

Sólidos suspensos como sedimentos, ferrugem ou detritos no fluido de processo ficando presos nas lacunas estreitas da placa.

Indicadores-chave de um trocador de calor de placas bloqueadas

Reconhecer os sintomas é o primeiro passo para identificar um bloqueio. Monitorar estes indicadores-chave:

1. Aumento da queda de pressão:

Este é, muitas vezes, o sinal mais precoce e preciso.À medida que a incrustação restringe a área de fluxo, a resistência ao atrito aumenta, exigindo mais potência de bombeamento e resultando em uma diferença de pressão mais alta entre as conexões de entrada e saída. Monitorar pressômetros a montante e a jusante.

2. Desempenho térmico reduzido:

Se aTroca de calor Não está alcançando a mudança de temperatura desejada entre os fluxos quentes e frios, ou se as temperaturas de saída se desviarem dos valores esperados, indica uma transferência de calor prejudicada devido ao efeito isolante da incrustação.

3. Diminuição das taxas de fluxo:

As passagens bloqueadas obstruem fisicamente o fluxo de fluido, levando a uma redução na taxa de fluxo real em comparação com as especificações de projeto do sistema, mesmo com operação consistente da bomba.

4. Ruídos Inusuais:

Gorgulando, zistando ou batendo sons às vezes podem indicar padrões de fluxo turbulento causados por bloqueios parciais ou cavitação em áreas constriídas.

5. Fugas externas:

Embora menos comum como um indicador primário de bloqueio (mais frequentemente relacionado a problemas de junta ou placa), vazamento súbito simultâneo com outros sintomas de bloqueio deve ser investigado como um problema relacionado potencial causado pelo aumento da pressão interna.

Como diagnosticar uma PHE bloqueada passo a passo?

Para detectar com precisão e resolver com segurança bloqueios, siga estas etapas:

1. Coletar dados operacionais históricos: Compare as métricas de desempenho atuais com valores de base e tendências históricas.

2. Verifique a calibração do sensor: Certifique-se de que todos os medidores de pressão, sensores de temperatura e medidores de vazão estão corretamente calibrados e funcionando.

3. Monitor de pressão e temperatura: Registre continuamente pressões e temperaturas de entrada / saída, procurando anomalias.

4. Isole e resfriar: Desligue o sistema com segurança, alivie a pressão e permita que a unidade esfrie antes de qualquer inspeção física.

5. Desmonte para inspeção (se aplicável): Se for uma unidade com vedação, abra-a e inspecione visualmente as placas quanto a contaminação ou danos.

6. Realização de ensaios não destrutivos: Utilize técnicas como termografia ou teste ultrassônico se a desmontagem interna não for possível ou prática.

7. Documento de descobertas: Mantenha registros detalhados do tipo e gravidade da contaminação, áreas afetadas e quaisquer outras observações para informar futuras estratégias de manutenção e prevenção.

Prevenção de um trocador de calor de placa bloqueada

Prevenir bloqueios é significativamente mais econômico do que lidar com suas consequências. Implementar essas medidas proativas:

· Instalação de sistemas de pré - filtração:

Use filtros ou filtros a montante do trocador de calor para remover as partículas antes de entrar na embalagem de placas.

Implementação de limpeza no local (CIP):

Circular periodicamente produtos químicos de limpeza através da unidade sem desmontagem para remover os depósitos.

· Utilize fluidos tratados:

eAmolecimento de água ou condicionamento químico para reduzir o risco de escala, especialmente com água dura.

· Manter a velocidade adequada do fluido:

Garantir uma velocidade de fluxo suficiente dentro dos canais para criar turbulência, o que ajuda a inibir a deposição.

Inspeções visuais de rotina:

Programar inspeções regulares (especialmente durante a manutenção planejada) para detectar sinais iniciais de contaminação.

Monitoramento consistente do KPI:

Utilize o registro automatizado de temperatura, pressão e fluxo para permitir o monitoramento em tempo real e alertas para desvios.

Como lidar com um trocador de calor de placas bloqueadas?

Limpeza de um bloqueadoTrocador de calor Plate Exchanger

A limpeza regular é essencial para remover os detritos, descamação e acumulação que se acumulam ao longo do tempo. Existem dois métodos comuns de limpeza:

Limpeza Química: Este método utiliza agentes de limpeza químicos que circulam através do trocador sem desmontá - lo. É ideal para incrustações leves a moderadas e ajuda a manter um desempenho consistente.

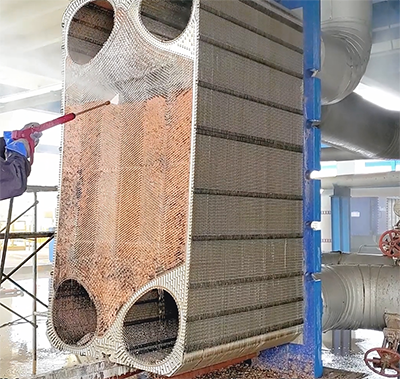

Limpeza Manual:Para bloqueios mais severos, pode ser necessário desmontar o trocador. As placas são removidas e limpas individualmente usando escovas macias ou lavagem a pressão, dependendo do tipo de contaminação.

A limpeza de rotina não só restaura a eficiência da transferência de calor, mas também prolonga a vida útil do equipamento.

Para mais detalhes sobre métodos de limpeza, por favor verifiqueProcesso de limpeza passo a passo para trocadores de calor de placas

Substituição de gafas defeituosas

As juntas desempenham um papel fundamental na vedação das placas e na manutenção dos fluidos separados. Com o tempo, eles podem se desgastar, rachar ou perder elasticidade. Quando isso acontece, os fluidos podem vazar ou misturar, potencialmente levando a bloqueios ou até mesmo danos às placas.

Se você notar vazamentos ou diminuição do desempenho, inspecione as juntas de perto. A substituição de juntas defeituosas por outras novas é uma maneira fácil de resolver o problema e restaurar o trocador para as condições de funcionamento adequadas.

Escolher o trocador de calor de placa certo

O design de diferentesTipos de trocador de calor O próprio corpo pode influenciar a sua suscetibilidade à incrustação e a facilidade de abordar os bloqueios. Considere as características do fluido e o potencial de contaminação ao selecionar uma unidade:

● Trocadores de calor de placas gabaridas:

Fácil de abrir para inspeção visual e limpeza mecânica, adequado para aplicações que exigem acesso regular a manutenção.

● Trocadores de calor de placa soldada (incluindo HT-Bloc e TP):

Robusto e sem vazamento para altas pressões / temperaturas, mas menos acessível para limpeza física. Confie mais no monitoramento de desempenho e na limpeza / jetting de produtos químicos através das portas.

Trocadores de calor de circuito impresso (PCHE):

Altamente compacto e eficiente para condições extremas, mas com passagens muito finas que são difíceis de limpar fisicamente. A prevenção por meio de um meticuloso controle de qualidade de fluidos é primordial; a detecção depende quase inteiramente do monitoramento de desempenho.

● Trocadores de calor de placa soldada de grande abertura:

Concebido com canais de fluxo livre de grande abertura para lidar com fluidos de incrustação com sólidos em suspensão ou viscosidade mais alta, reduzindo o risco de incrustação de partículas e melhorando a eficácia da autolimpeza e CIP.

Em resumo

Escolher o tipo certo de trocador de calor para sua aplicação específica contribui ainda mais para a confiabilidade a longo prazo e o desempenho ideal. Uma abordagem estratégica de monitoramento e manutenção é essencial para garantir a operação eficiente e ininterrupta dos seus trocadores de calor de placas.
