Catálogos de trocadores de calor de placas para indústrias modernas

Um engenheiro enfrenta um desafio significativo ao selecionar o trocador de calor adequado.catálogo de trocadores de calor de placasServe como a principal ferramenta de engenharia para essa tarefa. Ela orienta os engenheiros na seleção de tipos específicos de trocadores de calor para aplicações exigentes em indústrias modernas.

Utilizando um catálogo de trocadores de calor de placas para sistemas HVAC e processamento de alimentos

Engenheiros dos setores de HVAC e processamento de alimentos dependem de tipos específicos de trocadores de calor para atender às demandas de desempenho e conformidade. Uma descrição detalhadatrocador de calor de placasO catálogo é o guia essencial para navegar por essas opções, descrevendo claramente os modelos adequados para operações flexíveis versus aqueles projetados para tarefas padronizadas.

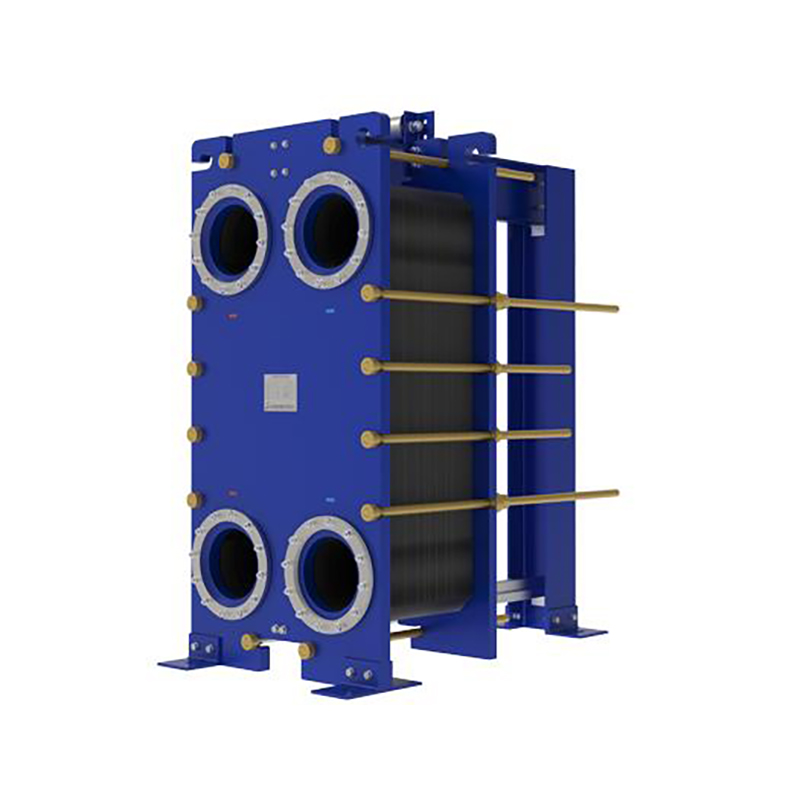

Trocadores de calor de placas com juntas para operações flexíveis

Os trocadores de calor de placas com juntas (GPHEs) oferecem excepcional flexibilidade operacional. Seu design apresenta placas e juntas removíveis, o que permite fácil acesso para limpeza, manutenção e substituição de componentes. Essa característica os torna uma solução ideal para aplicações que exigem manutenção frequente, como em processamento de alimentos e sistemas HVAC comerciais.

Design higiênico para alimentos e bebidas. No processamento de alimentos, os equipamentos devem prevenir a contaminação e ser fáceis de limpar. Os GPHEs (Gerentes Gerais de Higiene Alimentar) selecionados para essas funções devem seguir princípios rigorosos de design higiênico, muitas vezes exigindo certificação de acordo com normas como:

·3-A Normas Sanitárias, especialmente para laticínios.

Diretrizes do EHEDG (Grupo Europeu de Engenharia e Design Higiênico).

Os materiais das juntas também são cruciais, com opções como o PTFE oferecendo excelente resistência a ácidos e o NBR proporcionando uma vedação confiável com óleos.

Em sistemas HVAC, os GPHEs são comumente usados ​​para resfriamento gratuito, geralmente operando com temperaturas da água entre 45°F e 55°F.

Trocadores de calor de placas brasados ​​para aplicações padronizadas

Os trocadores de calor de placas brasadas (BPHEs) oferecem uma solução compacta e altamente eficiente para aplicações padronizadas. Ao contrário dos modelos com juntas, suas placas são brasadas permanentemente, criando uma unidade durável e à prova de vazamentos. Os BPHEs demonstram desempenho térmico superior em comparação com os trocadores de calor de casco e tubo mais antigos, principalmente devido a um projeto que maximiza o fluxo em contracorrente. Isso permite uma aproximação de temperatura mais precisa e maior eficiência.

Os engenheiros utilizam amplamente os BPHEs em sistemas de refrigeração e ar condicionado para funções como:

Evaporadores e condensadores em chillers e bombas de calor

Economizadores para refrigeração de líquido refrigerante

·Sub-resfriadores em ciclos de refrigeração

Essas unidades padronizadas estão prontamente disponíveis para rápida implantação em sistemas onde alto desempenho e tamanho reduzido são fundamentais.

Navegando pelas condições exigentes da indústria pesada

As indústrias pesadas apresentam alguns dos cenários de gerenciamento térmico mais desafiadores. Os engenheiros desses setores devem selecionar equipamentos que suportem pressões e temperaturas extremas, além de meios agressivos. Uma abordagem abrangente é essencial.catálogo de trocadores de calor de placasÉ indispensável para identificar soluções robustas e adaptadas a esses ambientes.

Trocadores de calor de placas soldados para alta pressão e temperatura.

Os trocadores de calor de placas soldadas são projetados para oferecer durabilidade em aplicações de processos exigentes. Sua construção totalmente soldada e sem juntas elimina o principal ponto fraco dos projetos tradicionais, permitindo que operem de forma confiável a pressões superiores a 1.015 psi e temperaturas de até 650 °C (1.202 °F). Isso os torna essenciais em setores onde o desempenho não pode ser comprometido.

As principais aplicações incluem:

·Petróleo e GásUtilizados no pré-aquecimento de petróleo bruto e na purificação de gás, onde lidam com fluxos de hidrocarbonetos de alta pressão.

·Processamento QuímicoIdeal para o manuseio de fluidos agressivos e o controle de temperaturas de reação.

Geração de energiaUtilizado em sistemas de refrigeração de circuito fechado, onde a prevenção da perda de fluido é fundamental.

Mitigando os riscos comuns de falhas: O design robusto e soldado aborda diretamente os modos de falha críticos comuns em ambientes de alta tensão. Ao eliminar juntas, essas unidades reduzem significativamente o risco de vazamento devido a falhas de vedação. Sua construção robusta também proporciona resistência superior à vibração e à corrosão, garantindo a integridade operacional a longo prazo.

Modelos de folga ampla para fluidos viscosos ou particulados

O processamento de fluidos com sólidos em suspensão, fibras ou alta viscosidade apresenta um risco significativo de entupimento. Os trocadores de calor de placas de espaçamento amplo resolvem esse problema com um design especializado. Esses modelos apresentam canais extralargos — às vezes de até 10 mm — que permitem que fluidos como pastas, lodo e fluxos de processo com fibras escoem suavemente.

Este projeto previne eficazmente incrustações e bloqueios, o que se traduz em ciclos operacionais mais longos e custos de manutenção reduzidos. Engenheiros frequentemente especificam essas unidades para aplicações na indústria de celulose e papel, para o processamento de licor negro, ou em plantas químicas para o processamento de fluidos especiais. O resultado é uma transferência de calor confiável e eficiente, sem as paradas para manutenção associadas aos projetos convencionais.

Soluções de fornecimento para tecnologias especializadas e emergentes

Com o avanço das indústrias, a demanda por soluções de gerenciamento térmico altamente especializadas aumenta. Uma solução abrangentetrocador de calor de placasO catálogo é o guia do engenheiro para encontrar projetos inovadores para aplicações únicas e de alta tecnologia, indo além das configurações padrão para atender às necessidades específicas do processo.

Placas de apoio para aquecimento de tanques e reservatórios

trocadores de calor de placas almofadadasOferecem uma solução versátil para aquecimento e resfriamento de grandes tanques e reservatórios. Esses componentes apresentam uma estrutura única, inflável, em formato de "almofada", criada pela soldagem de duas chapas metálicas. Esse design proporciona uma grande área de superfície para transferência de calor eficiente e excelente integridade estrutural para suportar pressão. Engenheiros frequentemente os especificam como camisas integradas de aquecimento ou resfriamento para tanques nas indústrias de alimentos, processamento químico e outras que exigem controle estável de temperatura para grandes volumes.

Cálculo do desempenho: A eficácia de uma placa almofadada depende do coeficiente global de transferência de calor (k), que leva em consideração as propriedades do fluido, a condutividade do material (λ) e o potencial de incrustação (Rf). Softwares especializados auxiliam os engenheiros na modelagem dessas variáveis ​​para garantir o desempenho ideal em aplicações em tanques.

Trocadores de calor de circuito impresso (PCHEs) para aplicações de alta tecnologia

Os trocadores de calor de circuito impresso (PCHEs) representam a vanguarda da tecnologia de gerenciamento térmico. Os fabricantes criam essas unidades gravando quimicamente microcanais complexos em placas de metal, que são então empilhadas e unidas por difusão em um bloco sólido. Esse processo resulta em um trocador de calor excepcionalmente compacto, leve e robusto, com eficiência térmica superior.

Os PCHEs (Personal Heat and Co-Harmonics) podem suportar pressões e temperaturas extremas, tornando-os indispensáveis ​​em setores avançados e emergentes. Sua alta densidade de potência e resiliência são cruciais para:

• Produção e liquefação de hidrogênio verde

Sistemas de gerenciamento térmico aeroespacial

• Aplicações criogênicas, incluindo instalações de GNL

• Processos de fabricação avançados

Ao utilizar materiais como ligas resistentes à corrosão (CRAs) e superligas à base de níquel, os PCHEs proporcionam um desempenho confiável nos ambientes mais exigentes, desde equipamentos para águas profundas até dispositivos para exploração espacial.

Otimizando a eficiência energética em diversas aplicações

Maximizar a eficiência energética é um objetivo primordial em todos os setores.trocadores de calor de placasSão fundamentais para esse esforço, oferecendo soluções avançadas para recuperação de calor residual e desempenho personalizado. Incentivos governamentais, incluindo créditos fiscais federais e descontos das concessionárias de energia, incentivam ainda mais a adoção desses sistemas de alta eficiência.

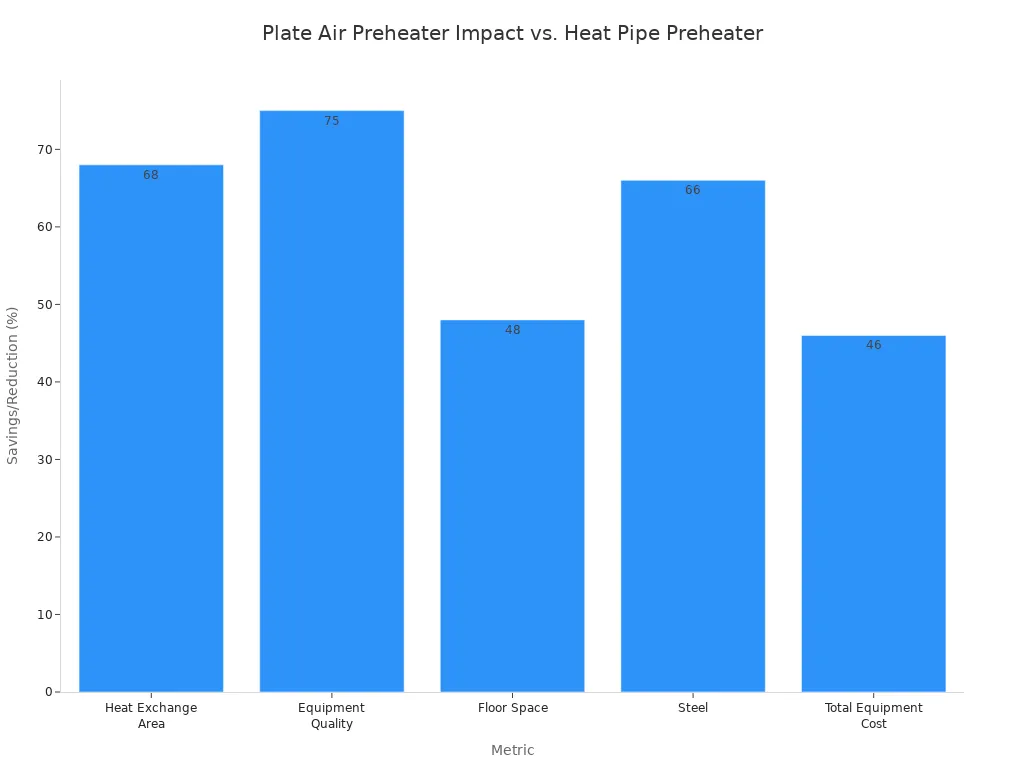

Pré-aquecedores de ar de placa para recuperação de calor residual

Os pré-aquecedores de ar de placas são projetados especificamente para recuperar calor valioso dos gases de combustão. Em processos industriais, as temperaturas dos gases de combustão podem ultrapassar 1100 °C, representando uma fonte significativa de desperdício de energia. Essas unidades capturam essa energia térmica e a utilizam para pré-aquecer o ar de combustão. Esse processo pode aumentar a eficiência da combustão para quase 99% e reduzir o consumo de combustível. A estrutura otimizada das placas aprimora a transferência de calor, minimizando a resistência ao fluxo de ar. Como resultado, os pré-aquecedores de ar de placas oferecem vantagens substanciais em relação a outras tecnologias.



Soluções personalizadas para necessidades de processo exclusivas

Os modelos padrão podem não ser adequados para todas as aplicações. Um catálogo completo de trocadores de calor de placas geralmente inclui opções para soluções personalizadas. Indústrias como a de processamento de alimentos, farmacêutica e química têm requisitos específicos que exigem projetos especializados. Por exemplo, um produtor de alimentos pode precisar de uma configuração de placas específica para obter a textura ideal para uma manteiga de amendoim cremosa.

Projetando com Precisão⚙️ Os engenheiros utilizam ferramentas avançadas como a Dinâmica dos Fluidos Computacional (CFD) para projetar e validar essas unidades personalizadas. As simulações de CFD ajudam:

• Otimizar os caminhos do fluxo para maximizar a transferência de calor.

• Prever a queda de pressão na unidade.

• Selecione materiais resistentes à corrosão e à incrustação.

Essa modelagem digital garante que o produto final ofereça desempenho ideal para o processo específico.

Um catálogo de trocadores de calor de placas é mais do que uma lista de produtos; é um recurso essencial para solucionar desafios térmicos complexos. Engenheiros utilizam esse recurso fundamental para evitar erros comuns de seleção e escolher os materiais ideais para garantir confiabilidade a longo prazo. Ao compreender como navegar por esses documentos, eles podem selecionar e implementar com segurança as soluções de transferência de calor mais eficazes para qualquer aplicação industrial.

Perguntas frequentes

Como os engenheiros escolhem entre trocadores de calor de placas com juntas e com solda?

Os modelos com juntas oferecem fácil manutenção para usos higiênicos. As unidades soldadas proporcionam alta durabilidade para aplicações de pressão e temperatura extremas na indústria pesada.

Qual é o fator mais importante na seleção de materiais?

Os engenheiros priorizam a compatibilidade com fluidos. O material deve resistir à corrosão causada pelo meio do processo. Isso garante confiabilidade a longo prazo e evita vazamentos no sistema.

Como um catálogo ajuda em projetos personalizados?

Os catálogos fornecem dados de desempenho para componentes padrão. Os engenheiros usam esses dados como base para desenvolver soluções personalizadas para requisitos de processo específicos.
