Selecionando o sistema de pré-aquecedor de ar correto para sua aplicação industrial

A seleção do sistema de pré-aquecedor de ar correto determina o sucesso de qualquer processo industrial. Cada instalação industrial enfrenta demandas únicas, tornando essencial adequar as características do sistema de pré-aquecedor de ar aos requisitos específicos do processo. O pré-aquecedor correto não apenas recupera o calor dos gases de exaustão, mas também aumenta a eficiência e a sustentabilidade da planta, reduzindo o uso de combustível e as emissões. Soluções avançadas como o pré-aquecedor de ar de placas da SHPHE oferecem alta eficiência, resistência à corrosão e design modular, ajudando as indústrias a reduzir custos de energia e melhorar o desempenho ambiental.

Noções básicas sobre o sistema de pré-aquecedor de ar

O que é um sistema de pré-aquecedor de ar

UMsistema de pré-aquecedor de ardesempenha um papel vital em muitos ambientes industriais. Este sistema recupera o calor dos gases de exaustão e o utiliza para aquecer o ar de entrada antes que ele entre em um aquecedor ou câmara de combustão. Os principais componentes geralmente incluem tubos, rotores com folhas de transferência de calor, funis de fuligem, defletores, carcaças, vedações e mecanismos de acionamento.

• Pré-aquecedores de ar tubulares utilizam tubos de aço com paredes finas. Os gases de combustão quentes passam por esses tubos, transferindo calor para o ar que flui por eles.

• Aquecedores de ar rotativos possuem um rotor cilíndrico preenchido com placas de transferência de calor. À medida que gira, o rotor absorve o calor dos gases de exaustão e o libera para o ar de admissão.

• Ambos os tipos usam invólucros e vedações para evitar vazamentos de ar e manter a eficiência.

Sistemas de pré-aquecedor de ar estão presentes em uma ampla gama de aplicações industriais. Instalações como usinas de energia, refinarias e fábricas utilizam esses sistemas para recuperar energia de processos de aquecimento de alta temperatura. Usos comuns incluem caldeiras, fornos, fornos de fusão e fornos. Ao pré-aquecer o ar, esses sistemas ajudam a reduzir o consumo de combustível e as emissões, tornando-os essenciais para a gestão de energia e a proteção ambiental.

Por que a seleção é importante

A escolha do sistema de pré-aquecedor de ar correto afeta diretamente a eficiência e a segurança das operações de aquecimento industrial. O pré-aquecedor de ar deve atender às necessidades específicas do aquecedor ou processo. Quando selecionados corretamente, os aquecedores de ar oferecem diversos benefícios importantes:

1. Eles pré-aquecem o ar de combustão recuperando o calor residual, o que aumenta a eficiência térmica.

2. Eles promovem combustão rápida e eficiente em aquecedores e caldeiras.

3. Eles extraem o calor residual dos gases de escape, reduzindo a perda de calor.

4. Eles apoiam o uso de combustíveis de menor qualidade e ajudam a alcançar emissões mais limpas.

5. Eles melhoram a eficiência do custo de combustível e o desempenho geral aumentando a temperatura do ar de admissão.

Selecionar um pré-aquecedor inadequado pode causar problemas. Proporções ar-combustível incorretas podem resultar, levando ao excesso ou deficiência de oxigênio. O excesso de oxigênio reduz a eficiência térmica, enquanto a insuficiência de oxigênio causa combustão incompleta e emissões mais elevadas. A má seleção também pode levar à falha prematura de componentes críticos, aumento dos custos de manutenção e riscos à segurança.

Dica:Avalie regularmente o processo de pré-aquecimento e ajuste o sistema de pré-aquecedor de ar para atender às mudanças nas condições operacionais. Essa prática ajuda a manter o uso ideal de energia e prolonga a vida útil do equipamento.

Tipos de pré-aquecedores de ar

As instalações industriais dependem de vários tipos principais desistemas de pré-aquecedor de arpara otimizar o desempenho do aquecedor de ar e a recuperação de energia. Cada projeto de pré-aquecedor de ar oferece benefícios exclusivos para aplicações de aquecimento específicas.

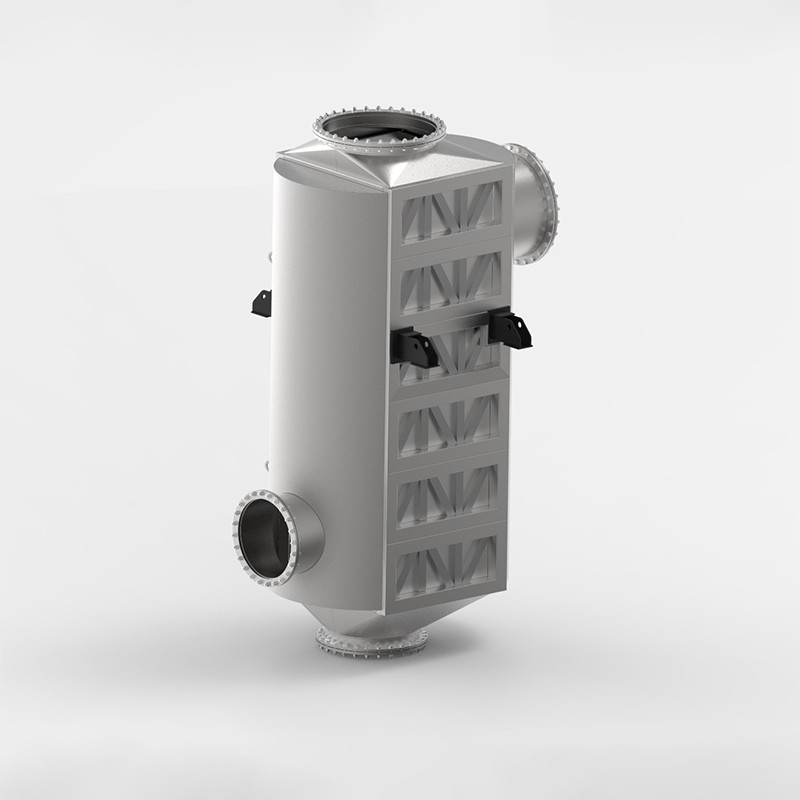

Pré-aquecedor de ar de placas

Pré-aquecedores de ar de placasUse placas de metal corrugadas para criar canais alternados para gases de exaustão quentes e ar de entrada. Este projeto maximiza a eficiência da transferência de calor e suporta aquecimento de alta eficiência em sistemas de aquecedores de queima. O pré-aquecedor de ar de placas da SHPHE se destaca por sua estrutura modular, que permite fácil manutenção e instalação flexível. O sistema usa aço inoxidável resistente à corrosão, garantindo durabilidade em ambientes de aquecimento severos. Os operadores podem substituir ou reconfigurar módulos de placas individuais sem desligar todo o pré-aquecedor de ar. A construção compacta e leve fornece uma grande área de superfície de troca de calor, reduzindo o espaço ocupado em aplicações de aquecedores de queima. Os pré-aquecedores de ar de placas alcançam alta eficiência de transferência de calor, frequentemente de 1 a 3 vezes maior do que os aquecedores de ar tubulares tradicionais. Indústrias como petróleo e gás, metalurgia e processamento químico usam esses aquecedores de ar para recuperar calor residual, reduzir emissões e melhorar a eficiência do aquecedor de queima.

Observação:Os pré-aquecedores de ar de placas oferecem maior vida útil e menores custos de manutenção devido às suas superfícies lisas e recursos de fácil limpeza.

Pré-aquecedor de ar tubular

Pré-aquecedores de ar tubulares consistem em feixes de tubos retos posicionados próximos à saída dos gases de combustão de um aquecedor de combustão. Gases quentes passam pelos tubos, transferindo calor para o ar que flui por eles. Esses aquecedores de ar são comuns em aplicações de geração de energia, química e refino. Pré-aquecedores de ar tubulares lidam bem com gases poluentes e fornecem aquecimento confiável para sistemas de aquecedores de combustão. Seu design aberto permite melhor controle dos gases de combustão e proporciona combustão eficiente em caldeiras a vapor e turbinas. No entanto, aquecedores de ar tubulares requerem mais espaço e limpeza regular dos tubos para manter a eficiência.

Pré-aquecedor de ar rotativo

Os pré-aquecedores de ar rotativos possuem uma matriz rotativa que absorve o calor dos gases de exaustão e o transfere para o ar de admissão. Este projeto aumenta a eficiência do aquecedor de combustão e reduz o consumo de combustível em aplicações de aquecimento em larga escala. Os aquecedores de ar rotativos são amplamente utilizados em usinas de energia, petróleo e gás e nas indústrias marítima. Materiais e sistemas de controle avançados aumentam a durabilidade e permitem a regulação precisa dos processos de aquecimento. Os pré-aquecedores de ar rotativos atendem às metas de redução de emissões e conservação de energia em operações com aquecedores de combustão.

Comparação de sistemas

Cada tipo de pré-aquecedor de ar atende a necessidades específicas de aquecedores de combustão. Aquecedores de ar de placas se destacam em eficiência e manutenção, aquecedores de ar tubulares são adequados para ambientes com gases poluentes e aquecedores de ar rotativos oferecem controle avançado para aplicações de aquecimento em larga escala.

Critérios de seleção

Necessidades de desempenho

Toda instalação industrial deve avaliar seus requisitos de processo antes de selecionar um pré-aquecedor de ar. O desempenho dos aquecedores de ar impacta diretamente a operação do aquecedor e o gerenciamento geral de energia. As principais métricas incluem variação da carga auxiliar, consumo de combustível, emissões e geração de vapor. Os operadores devem monitorar como o vazamento do pré-aquecedor de ar afeta as cargas dos ventiladores e o consumo de energia. O aumento do vazamento pode aumentar o consumo de combustível, o que leva a emissões mais altas e ao uso mais frequente de consumíveis para controle de emissões. A redução da produção de vapor pode afetar tanto a geração de energia quanto a exportação de vapor valioso em algumas aplicações.

As instalações também devem considerar a eficiência, a adaptabilidade às condições ambientais e a resistência à corrosão. Pré-aquecedores de ar de alta eficiência transferem calor com mais eficiência, o que aumenta a economia de energia e proporciona um aquecimento estável. Materiais como o aço inoxidável oferecem resistência à corrosão e ao desgaste, garantindo um desempenho confiável em ambientes severos. Sistemas de controle automático podem ajustar o pré-aquecimento com base nas necessidades reais, melhorando a flexibilidade e a eficiência. A seleção do tipo certo de pré-aquecedor de ar — seja de placas, tubular ou rotativo — garante a compatibilidade com aplicações específicas de aquecedores e condições de processo.

Fonte de energia

A escolha da fonte de energia influencia a seleção de um pré-aquecedor. Instalações que utilizam gás natural, óleo ou combustíveis alternativos devem adequar o pré-aquecedor de ar às características de combustão de seu aquecedor. O pré-aquecimento do ar reduz o consumo de combustível, melhorando a eficiência da combustão, o que reduz os custos operacionais e as emissões. Em indústrias com uso intensivo de energia, maximizar a recuperação de calor dos gases de exaustão torna-se essencial para operações sustentáveis. O pré-aquecedor de ar deve se adaptar a diferentes temperaturas e níveis de umidade, garantindo um desempenho consistente em diferentes aplicações de aquecimento.

Espaço e Instalação

Restrições de espaço e requisitos de instalação desempenham um papel significativo na seleção do pré-aquecedor de ar. Projetos compactos, como aquecedores de ar de placas, oferecem grandessuperfícies de troca de calorminimizando o espaço ocupado. Instalações com espaço limitado se beneficiam de sistemas modulares que permitem instalação flexível e fácil manutenção. A complexidade da instalação, o peso do equipamento e a integração com os sistemas de aquecimento existentes devem ser considerados. Unidades pré-montadas e testadas em fábrica simplificam a instalação e garantem uma integração segura com a infraestrutura atual.

Pré-aquecedores de ar modulares permitem que os operadores substituam ou reconfigurem módulos individuais sem desligar todo o sistema, reduzindo o tempo de inatividade e os custos de manutenção.

Fatores de custo

O custo continua sendo um fator crítico na escolha de um pré-aquecedor de ar. As instalações devem considerar tanto o investimento inicial quanto as despesas operacionais de longo prazo. As principais categorias de custo incluem compra de equipamentos, instalação, comissionamento, treinamento de operadores, engenharia personalizada, conformidade com as normas de emissões e custos contínuos de combustível e operação.

As instalações devem equilibrar os custos iniciais com economias a longo prazo, decorrentes da redução do consumo de combustível e da melhoria da eficiência energética. Engenharia personalizada e conformidade com as emissões podem aumentar os custos, mas esses investimentos geralmente resultam em maior confiabilidade e aprovação regulatória.

Segurança e Conformidade

Segurança e conformidade regulatória são essenciais em qualquer projeto de aquecimento industrial. Os pré-aquecedores de ar devem atender a certificações como FM Global, CSA, EN, CGA, ATEX ou TSSA. Os equipamentos devem incluir controladores lógicos programáveis ​​para gerenciamento automatizado, monitoramento remoto e múltiplos desligamentos à prova de falhas. A conformidade com os regulamentos da OSHA garante ventilação adequada, controle de ruído e proteção contra sobrepressurização. As instalações devem treinar os funcionários sobre operação segura, uso de equipamentos de proteção individual e procedimentos de desligamento de emergência. A instalação de dispositivos de segurança, como válvulas de alívio de pressão e sistemas de monitoramento da qualidade do ar, protege tanto o pessoal quanto o equipamento.

Locais industriais também devem cumprir os regulamentos de emissões da Agência de Proteção Ambiental dos EUA (EPA), de acordo com a Lei do Ar Limpo. Tendências recentes incentivam a adoção de tecnologias mais limpas e com baixo consumo de energia, tornando os aquecedores de ar avançados a escolha preferencial para aplicações modernas de aquecimento a gás.

Manutenção

A confiabilidade a longo prazo depende de práticas de manutenção eficazes. As instalações devem programar a limpeza regular do trocador de calor para evitar incrustações e manter a eficiência da transferência de calor. A aplicação de medidas de proteção contra corrosão ajuda a proteger o pré-aquecedor de ar contra danos. A otimização do fluxo de ar através do trocador de calor maximiza o desempenho do sistema. Os operadores devem monitorar o desempenho do pré-aquecedor de ar para detectar problemas precocemente e identificar oportunidades de melhoria.

Etapas de seleção

Avaliar requisitos

Selecionando o certopré-aquecedor de arcomeça com uma avaliação completa dos requisitos do processo. Os gerentes de instalações devem compreender as necessidades específicas de seus sistemas industriais. As etapas a seguir ajudam a orientar essa avaliação:

1. Identifique a quantidade de ar externo necessária para as Unidades de Tratamento de Ar (UTAs) com base no uso e ocupação do edifício.

2. Garanta que as serpentinas de aquecimento possam lidar com uma ampla gama de quantidades de ar externo, desde a demanda mínima até o ar externo total.

3. Avalie a velocidade da água da serpentina de aquecimento para evitar problemas de baixo fluxo, como fluxo laminar, incrustação, congelamento e aquecimento irregular.

4. Considere a queda de pressão do lado do ar causada pela serpentina de aquecimento e verifique se o ventilador de alimentação pode acomodar essa alteração.

5. Avalie o sistema de tubulação de água quente para determinar as vazões máximas permitidas e o delta-T do sistema, que afeta o dimensionamento da caldeira.

6. Dimensione a caldeira de substituição após avaliar as serpentinas e a tubulação e, então, estabeleça os parâmetros gerais do sistema.

7. Considere obstáculos práticos, incluindo tamanho do equipamento, necessidades de energia elétrica e logística de desligamento.

Comparar opções

Após avaliar os requisitos, as instalações devem comparar as opções de pré-aquecedores de ar disponíveis. Uma abordagem estruturada ajuda os tomadores de decisão a avaliar a adequação de cada sistema. A estrutura 4E fornece uma comparação abrangente:

1. Análise de energia: meça a eficiência térmica para determinar quão bem o sistema utiliza a energia disponível.

2. Análise de exergia: avalie a eficiência da segunda lei para entender a qualidade do uso de energia e o potencial para trabalho útil.

3. Critérios ambientais: analise as emissões de gases de efeito estufa e considere penalidades ou impostos relacionados ao impacto ambiental.

4. Análise econômica: analise custos de capital e operacionais, períodos de retorno, valor presente líquido e sensibilidade às taxas de juros.

As instalações devem selecionar um pré-aquecedor de ar que se destaque em eficiência energética, minimize as emissões e ofereça forte justificativa econômica.

Consulte especialistas

A consultoria com especialistas em pré-aquecedores de ar traz benefícios valiosos para o processo de seleção. Especialistas fornecem soluções personalizadas que atendem aos requisitos operacionais específicos de cada instalação. Seu suporte de engenharia abrange instalação, manutenção e otimização, garantindo integração perfeita com a infraestrutura existente. Especialistas recomendam tecnologias sustentáveis ​​e energeticamente eficientes que ajudam a reduzir a pegada de carbono. Eles orientam as instalações na escolha do tipo e projeto de pré-aquecedor de ar adequados, resultando em desempenho e confiabilidade ideais.

• Soluções personalizadas para necessidades industriais específicas

• Suporte de engenharia para instalação e manutenção

• Acesso a sistemas de controle avançados e projetos modulares

• Economia de custos por meio da melhoria da eficiência energética

• Experiência comprovada em melhorias operacionais e ambientais

Analisar Custos

Uma análise de custos abrangente é essencial antes de finalizar a escolha de um pré-aquecedor de ar. As instalações devem considerar o custo total de propriedade (TCO), que inclui todas as despesas do ciclo de vida:

• Os custos de instalação cobrem a compra de equipamentos, integração e sistemas auxiliares.

• Os custos operacionais incluem consumo de combustível ou energia, tratamento de água e produtos químicos e mão de obra.

• Os custos de manutenção envolvem serviços de rotina, inspeções e reparos, o que aumenta a longevidade do sistema.

• Os controles de emissões e a conformidade geram despesas iniciais e contínuas, como monitoramento e impostos sobre carbono.

• O orçamento deve levar em conta contingências e integração de sistemas auxiliares para evitar custos inesperados.

• Os custos operacionais de longo prazo geralmente excedem o investimento de capital inicial, com o combustível representando a maior parcela.

A manutenção adequada e a operação disciplinada reduzem os custos totais do ciclo de vida, prevenindo falhas e ineficiências. Instalações que investem em sistemas de pré-aquecedor de ar confiáveis ​​se beneficiam de menores gastos com combustível e menos paradas não planejadas.

Plano para o futuro

O planejamento para necessidades futuras garante que o sistema de pré-aquecedor de ar permaneça eficaz à medida que as necessidades da instalação evoluem. Os gestores devem considerar possíveis mudanças no volume de produção, nos tipos de combustível e nas normas regulatórias. Projetos modulares, como os oferecidos pela SHPHE, permitem fácil expansão ou reconfiguração. As instalações também devem se preparar para atualizações nos sistemas de controle e integração com novas tecnologias.

Estudos de caso

Aplicações Industriais

Instalações industriais adotaram sistemas de pré-aquecedor de ar para melhorar a eficiência energética e reduzir as emissões em operações de aquecimento a gás. Na indústria siderúrgica, uma grande empresa em Michigan instalou um sistema de recuperação de calor residual em fornos de reaquecimento de aço. Esse sistema pré-aquece o ar de entrada, resultando em uma economia anual de US$ 3,8 milhões no custo de energia e uma redução de 32.000 toneladas métricas de CO2 por ano. Fábricas de cimento no Texas utilizam sistemas de Ciclo Rankine Orgânico para converter o calor residual do resfriador de clínquer em eletricidade, gerando 1,5 MW de energia e economizando US$ 1 milhão anualmente. Fábricas têxteis, como a Arvind Limited na Índia, utilizamtrocadores de calor de placaspara recuperar calor de águas residuais quentes durante o processamento do jeans. Essas aplicações levam a economias significativas de energia e à redução das emissões de gases de efeito estufa.

Pré-aquecedores horizontais de panela tornaram-se comuns na produção de aço e em fundições de alumínio. Eles proporcionam aquecimento uniforme, protegem revestimentos refratários e aumentam a segurança durante o manuseio de metal fundido. Plantas de processamento de alimentos, como a Smithfield Foods nos Estados Unidos, recuperam calor de compressores de refrigeração para pré-aquecer água para saneamento. Essa abordagem economiza mais de 100.000 MMBtu de energia por ano e reduz o consumo de gás natural. Instalações industriais nos setores de refino e petroquímico utilizam pré-aquecedores de ar de placas para otimizar o desempenho do aquecedor de combustão em fornos de refinaria e petroquímicos. Caldeiras de energia também se beneficiam desses sistemas, que aprimoram a recuperação de calor e apoiam operações sustentáveis.

Selecionar um sistema de pré-aquecedor de ar eficaz envolve várias etapas importantes. As instalações devem definir a aplicação, determinar a temperatura e o fluxo de ar necessários, calcular a capacidade de aquecimento, considerar a temperatura máxima de operação e escolher uma fonte de energia compatível.Pré-aquecedor de ar de placasOferece alta eficiência térmica, design compacto e fácil manutenção. Seus materiais avançados e recursos de monitoramento inteligente garantem operações confiáveis ​​e sustentáveis. As instalações devem consultar especialistas para obter recomendações personalizadas e considerar uma avaliação do local para garantir a melhor adequação às suas necessidades.

Perguntas frequentes

Qual é o principal benefício de usar um pré-aquecedor de ar de placas?

Pré-aquecedores de ar de placas proporcionam alta eficiência térmica. Eles recuperam mais calor residual dos gases de exaustão do que os modelos tradicionais. Esse processo reduz o consumo de combustível e as emissões. Muitas indústrias optam por pré-aquecedores de ar de placas por seu tamanho compacto e fácil manutenção.

Como o pré-aquecedor de ar de placas da SHPHE ajuda na manutenção?

O pré-aquecedor de ar de placas da SHPHE utiliza um design modular. Os operadores podem substituir ou limpar módulos de placas individuais sem parar todo o sistema. Esse recurso reduz o tempo de inatividade e mantém os custos de manutenção baixos.

Quais indústrias usam pré-aquecedores de ar de placas com mais frequência?

Os pré-aquecedores de ar de placas aparecem em petróleo e gás, metalurgia,processamento químicoe controle ambiental. Essas indústrias precisam de recuperação de calor confiável e economia de energia. Pré-aquecedores de ar de placas as ajudam a atender aos rigorosos padrões de eficiência e emissão.
