Processo de limpeza passo a passo para trocadores de calor de placas

Trocadores de calor de placaOs PHEs são componentes vitais em vários processos industriais, facilitando a transferência de calor eficiente entre fluidos. Ao longo do tempo, esses sistemas podem acumular incrustações - como descamação mineral, crescimento biológico e partículas - que prejudicam o desempenho. A limpeza regular é essencial para manter a funcionalidade ideal e prolongar a vida útil dos equipamentos.

Para um guia visual sobre como limpar Trocador de calor Plate Para manter trocadores de calor de placas, considere assistir o seguinte vídeo:

Limpeza mecânica

A limpeza mecânica envolve a remoção física de depósitos doPlacas corrugadasS do trocador de calor. Este método é particularmente eficaz para lidar com incrustações obstinadas que resistem ao tratamento químico.

Processo:

1. Abra a unidade de limpeza e remova cuidadosamente as placas corrugadas.

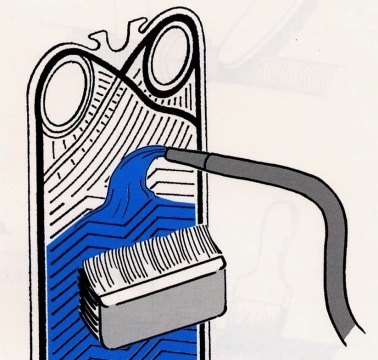

2. Use uma escova de cerdas macias para esfregar suavemente as placas, evitando quaisquer materiais abrasivos que possam danificar a superfície.

3. Limpe as placas com uma pistola de água de alta pressão, certificando-se de que a pressão não exceda 8 MPa.

4. Mantenha uma distância mínima de 200 mm entre o bico e a superfície da placa para evitar deformações.

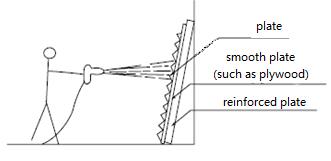

5. Suporte a parte de trás da placa com uma placa rígida ou reforçada durante a limpeza de alta pressão para evitar dobragem.

Precações:

EPDMPHE Gasket (em inglês) Não deve ser exposto a solventes aromáticos por mais de 30 minutos.

Evite o contato direto entre a parte de trás da placa e o solo durante a limpeza.

Após a limpeza, inspecione cuidadosamente as placas e as juntas para garantir que não permaneçam resíduos, como partículas sólidas ou fibras.

Substitua quaisquer juntas descascadas ou danificadas.

Não use escovas de metal, pois elas podem arranhar as placas e as juntas.

Garantir a coleta adequada de águas residuais para evitar a contaminação do local e outros equipamentos.

Limpeza Química

A limpeza química envolve a circulação de uma solução de limpeza através doTrocador de calor gasket type para dissolver e remover os depósitos. Este método é eficaz para eliminar as escamas minerais e a incrustação orgânica sem desmontar a unidade.

Procedimento:

1. Prepare uma solução de limpeza com uma concentração em massa de ≤ 4% para um agente alcalino ou ácido, dependendo da natureza da contaminação.

2. Aqueça a solução de limpeza a uma temperatura entre 40 e 60 ° C.

3. Conecte o equipamento a um veículo de limpeza mecânica, certificando-se de que um tubo esteja instalado nas tubulações de entrada e saída do meio.

4. Bomba a solução de limpeza para o equipamento na direção oposta ao fluxo normal do produto.

5. Circular a solução de limpeza por 10 - 15 minutos a uma taxa de fluxo de mídia de 0,1 a 0,15 m / s.

6. Finalmente, recircule a água limpa por 5 a 10 minutos para enxaguar qualquer agente de limpeza remanescente.

Precações:

Certifique-se de que as conexões sobressalentes estão disponíveis antes da montagem para permitir a drenagem suave do fluido de limpeza.

Use água limpa com um teor de cloreto inferior a 25 ppm para enxaguar o trocador de calor.

Escolha agentes de limpeza especiais com base no tipo específico de sujeira presente.

Métodos de limpeza mecânica e química podem ser utilizados em combinação para obter resultados mais eficazes.

Não use ácido clorídrico para limpar placas de aço inoxidável.

Evite o uso de água com mais de 25 ppm de teor de cloreto para preparar líquidos de limpeza ou enxaguar placas de aço inoxidável

Revisão e reconstrução do trocador de calor

Após a limpeza, uma inspeção meticulosa e uma remontagem precisa do trocador de calor de placas são cruciais para garantir um desempenho e uma longevidade ótimos.

Inspeção:

Inspecionar cada placa para sujamento residual, corrosão ou danos físicos. Mesmo pequenas imperfeições podem comprometer a eficiência da transferência de calor e levar a vazamentos.

Para trocadores de calor de placas juntadas, verifique as juntas quanto a sinais de desgaste, como rachaduras, deformação ou perda de elasticidade. Substitua quaisquer juntas que mostrem deterioração para manter uma vedação confiável.

Reassemblação:

Certifique-se de que as placas são remontadas na sequência e orientação corretas. O desalinhamento pode perturbar os padrões de fluxo e reduzir a eficiência.

Posicione cuidadosamente as juntas para alinharem-se com os sulcos designados, garantindo uma vedação uniforme em todas as placas.

Aperte gradualmente os parafusos do quadro em um padrão de cruz para distribuir uniformemente a pressão e evitar a distorção da placa. Consulte as especificações do fabricante para obter o torque de aperto correto.

Teste de Pós-Limpeza e manutenção

Uma vez que aTrocador de calor soldado Depois que o dispositivo é montado novamente, realizar testes completos e estabelecer uma rotina de manutenção são passos essenciais para garantir um desempenho sustentado.

Teste de pressão:

Realize um teste de pressão hidrostática para verificar a integridade das vedações e detectar vazamentos. Isso envolve encher a unidade com água e pressurizá - la para o nível especificado, enquanto monitora as quedas de pressão ou vazamentos visíveis.

Calendário de manutenção:

Desenvolver um cronograma de manutenção regular com base nas demandas operacionais e nas condições ambientais. As inspeções e limpezas de rotina ajudam a evitar a contaminação excessiva e a identificar problemas potenciais precocemente.

Documente todas as atividades de manutenção, incluindo datas de limpeza, resultados de inspeção e quaisquer ações corretivas tomadas. Esta manutenção de registros facilita a análise de tendências e a tomada de informada para o planejamento de manutenção futura.
