Tipos de trocadores térmicos que você deve conhecer e seus benefícios exclusivos

Visão geral dos tipos de trocadores de calor

O que é um trocador térmico?

Um trocador térmico, também chamado de permutador de calor, é um dispositivo que transfere calor de um fluido para outro sem misturá-los. Esses dispositivos são utilizados em diversos sistemas para aquecer ou resfriar líquidos e gases. Eles ajudam a manter os processos funcionando sem problemas e contribuem para o alcance de metas de eficiência energética. Os trocadores de calor permitem a transferência de calor entre fluidos ou entre um fluido e uma superfície sólida. Esse processo é importante em residências, fábricas e usinas de energia. Quando se deseja economizar energia ou controlar a temperatura, geralmente se utiliza diferentes tipos de trocadores de calor.

Você sabia? Os trocadores de calor desempenham um papel fundamental na eficiência energética, reduzindo o desperdício de calor e diminuindo os custos.

Principais tipos de trocadores de calor

Existem muitos tipos de trocadores de calor, cada um com designs e benefícios únicos. Os principais tipos de trocadores de calor incluem:

1. Trocadores de calor de casco e tubo

2. Trocadores de calor de placas

3. Trocadores de calor em espiral

4. Trocadores de calor resfriados a ar

5. Trocadores de calor de tubo duplo

6. Trocadores de calor tubo-em-tubo

7. Trocadores de calor regenerativos

A tabela abaixo mostra como esses tipos de trocadores de calor diferem em construção e operação:

Geralmente, a escolha do tipo de trocador de calor baseia-se no fluido, na temperatura e no espaço disponível. Alguns tipos funcionam melhor com fluidos viscosos, enquanto outros lidam com alta pressão ou grandes volumes. A escolha correta pode melhorar a eficiência energética e tornar a transferência de calor mais confiável.

Dica: Compreender os principais tipos de trocadores de calor ajuda os usuários a escolher a melhor solução para suas necessidades.

Trocadores de calor de casco e tubo

Operação e Projeto

Os trocadores de calor de casco e tubos se destacam como uma das opções mais populares em diversos setores. Seu design parece simples, mas funciona muito bem. Um fluido circula por um feixe de tubos, enquanto outro fluido flui ao redor desses tubos dentro de um casco maior. Os dois fluidos nunca se misturam. Em vez disso, a transferência de calor ocorre através das paredes dos tubos.

Os engenheiros costumam adicionar defletores dentro da carcaça. Esses defletores guiam o fluido e criam turbulência. Esse movimento extra ajuda a aumentar a transferência de calor entre os fluidos. O design também permite fácil limpeza e manutenção, o que mantém o sistema funcionando sem problemas.

Aqui está uma breve descrição das principais características de design e por que elas são importantes:

Vantagens dos motores de casco e tubo

Casco e tuboOs trocadores de calor oferecem diversas vantagens significativas.Sua construção robusta permite que suportem altas pressões e temperaturas muito elevadas. Isso os torna perfeitos para aplicações exigentes onde outros trocadores de calor podem não funcionar tão bem. Eles podem suportar tanto o lado dos tubos quanto o lado do casco em condições rigorosas. Muitas indústrias os escolhem para processos que envolvem mudanças de fase ou grandes diferenças de temperatura.

Esses trocadores de calor também funcionam bem em ambientes críticos. Eles continuam operando mesmo quando a pressão e a temperatura aumentam. É por isso que tantas fábricas e usinas dependem deles para uma transferência de calor confiável.

Aplicações típicas

Os trocadores de calor de casco e tubos são utilizados em diversos locais. Encontram-se em refinarias de petróleo, fábricas de produtos químicos e usinas de energia. Eles auxiliam no resfriamento ou aquecimento de fluidos em grandes sistemas. Esses trocadores de calor também são utilizados em sistemas de climatização (HVAC), navios e até mesmo em fábricas de processamento de alimentos. Seu design flexível permite que sejam adaptados a diversas aplicações, desde o resfriamento de água até o aquecimento de óleo.

Dica: Quando um trabalho exige alto desempenho e transferência de calor eficiente, os trocadores de calor de casco e tubos geralmente são a melhor opção.

Trocadores de calor de placas

Características da placa e da moldura

Os trocadores de calor de placas utilizam uma série de placas finas para transferir calor entre fluidos. Cada placa cria uma grande área de superfície, o que facilita a troca de calor entre os fluidos. O projeto permite que os engenheiros ajustem o número e o tipo de placas para diferentes aplicações. Algumas placas são mais espessas para maior resistência e durabilidade, enquanto outras são mais finas para melhorar as taxas de transferência de calor. Placas com padrão em espinha de peixe aumentam a turbulência e reduzem a incrustação. Esse padrão também torna a unidade mais resistente e fácil de limpar.

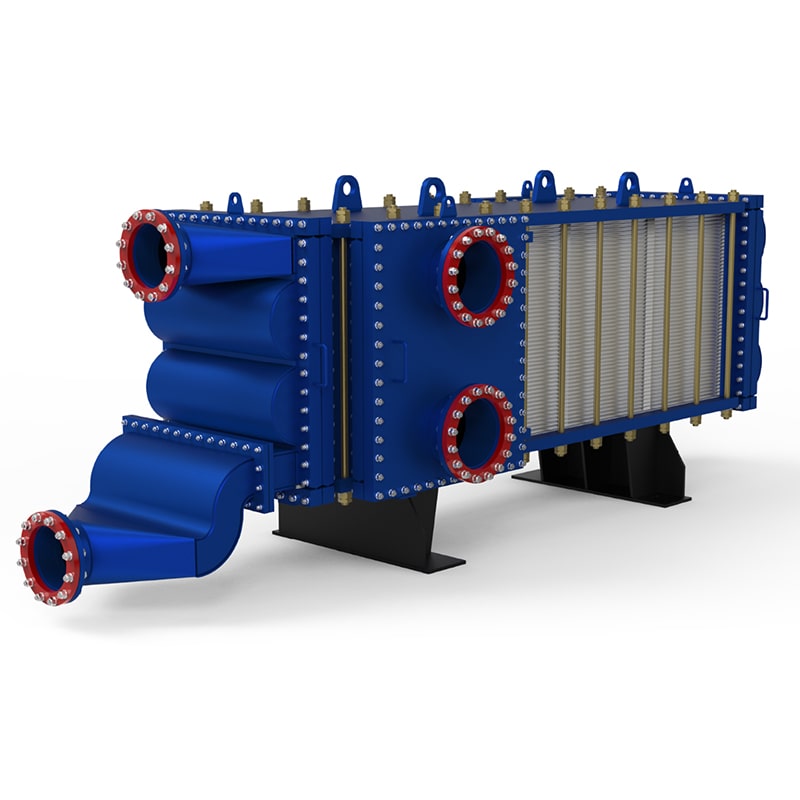

Trocador de calor de placas soldadas com espaçamento amplo

O trocador de calor de placas de Xangai oferece oTrocador de calor de placas soldadas com espaçamento amploComo solução líder para necessidades industriais exigentes, este produto se destaca por utilizar canais de fluxo amplos que evitam entupimentos, mesmo quando os fluidos contêm sólidos ou fibras. A construção totalmente soldada e sem juntas suporta alta pressão e temperatura com facilidade. Os operadores podem abrir a unidade por todos os lados, simplificando a limpeza e a inspeção. O design vertical economiza espaço e reduz as quedas de pressão, o que significa maior eficiência em áreas restritas.

O produto da Shanghai Plate Heat Exchanger atende aos rigorosos padrões da indústria, incluindo as certificações cGMP, FDA e EMEA. Essas aprovações demonstram que a unidade funciona bem nas indústrias química, alimentícia e farmacêutica.

Benefícios dos trocadores de calor de placas

Os trocadores de calor de placas oferecem alta eficiência térmica, o que reduz o consumo de energia e os custos. Seu design permite fácil desmontagem, tornando a limpeza mais rápida em comparação com os trocadores de calor tubulares. A manutenção é simples e os operadores podem restaurar o desempenho rapidamente limpando as placas. A forte turbulência dentro dos canais ajuda a prevenir o acúmulo de incrustações e mantém altas taxas de transferência de calor.

• Fácil desmontagem para limpeza.

• Processo de limpeza rápido em comparação com trocadores de calor tubulares.

• Manutenção simplificada com limpeza de placas ou CIP.

Os trocadores de calor de placas recuperam totalmente o calor residual, o que contribui para a economia de energia. Suas altas velocidades de cisalhamento impedem a formação de incrustações, e a limpeza restaura o desempenho com tempo de inatividade mínimo. Essas características os tornam uma escolha inteligente para indústrias que necessitam de maior eficiência e transferência de calor confiável.

Dica: Os trocadores de calor de placas são mais indicados quando os usuários desejam taxas de transferência de calor mais elevadas e facilidade de manutenção.

Trocadores de calor em espiral

Desenho em Espiral

Os trocadores de calor espirais utilizam um caminho de fluxo exclusivo em formato espiral. Esse design se destaca dos demais trocadores de calor. Os canais espirais guiam os fluidos em uma curva contínua, o que ajuda a aumentar a transferência de calor. O caminho mantém os fluidos em movimento e reduz os pontos onde o fluxo pode diminuir. Essas áreas, chamadas de zonas mortas, podem causar problemas em outros designs. O formato espiral também auxilia na autolimpeza da unidade à medida que os fluidos circulam. Isso torna os trocadores de calor espirais uma escolha inteligente para fluidos viscosos ou que tendem a obstruir o equipamento.

• Os trocadores de calor espirais apresentam um percurso de fluxo contínuo em forma de espiral, aumentando a eficiência da transferência de calor.

• O design minimiza zonas mortas e promove a autolimpeza, tornando-os eficazes para fluidos viscosos e incrustantes.

• O padrão de fluxo em contracorrente melhora a eficiência térmica, enquanto a ausência de juntas aumenta a durabilidade e facilita a manutenção.

Principais benefícios

Os trocadores de calor espirais oferecem diversas vantagens importantes. Seu design maximiza a diferença de temperatura entre os fluidos, o que resulta em uma melhor transferência de calor. O fluxo espiral cria turbulência, de modo que os depósitos não se acumulam facilmente. Isso significa menos entupimentos e menos paradas para limpeza. Os trocadores de calor espirais funcionam bem com muitos tipos de fluidos e em diferentes indústrias. Eles também economizam espaço, pois o formato espiral permite otimizar o uso do fluido.área de transferência de calorem uma unidade compacta. A ação autolimpante e os materiais resistentes significam menos manutenção e maior durabilidade. Muitas empresas constatam que essas unidades ajudam a reduzir custos ao longo do tempo.

• Maior eficiência na transferência de calor devido ao percurso do fluxo em espiral.

• Resistência superior à incrustação, pois a turbulência reduz a formação de depósitos.

• Versatilidade nas aplicações, tornando-os adequados para diversos setores.

• Design compacto e que economiza espaço, com uma área de superfície de alta transferência de calor.

• Baixa manutenção e longa vida útil graças à autolimpeza e à construção durável.

• Operação economicamente vantajosa devido à alta eficiência e às reduzidas necessidades de manutenção.

Dica: Os trocadores de calor em espiral são uma ótima opção quando os fluidos são viscosos, sujos ou propensos a causar entupimentos.

Melhores casos de uso

Os trocadores de calor espirais se destacam em diversos setores industriais. Seu design os permite lidar com tarefas complexas onde outros trocadores de calor podem ter dificuldades. A tabela abaixo mostra alguns dos melhores casos de uso e as vantagens que eles oferecem:

Muitas fábricas utilizam trocadores de calor espirais para processamento químico, pois eles suportam fluidos agressivos e operam de forma estável. Indústrias alimentícias também os utilizam, pois resistem à incrustação e mantêm altas taxas de transferência de calor. Sistemas de recuperação de energia se beneficiam de seu tamanho compacto e alto desempenho.

Trocadores de calor resfriados a ar

Como funcionam os trocadores de calor resfriados a ar

Os trocadores de calor resfriados a ar utilizam a força do ar para resfriar fluidos sem a necessidade de água. Eles se baseiam em um processo simples, porém eficaz. Veja como funcionam:

1. O fluido de processo quente entra nos tubos ou placas dentro do trocador de calor.

2. O fluido começa a transferir calor para as superfícies metálicas.

3. Os ventiladores puxam o ar externo e o movimentam sobre as superfícies aquecidas.

4. O ar absorve o calor, resfriando o fluido em seu interior.

5. O sistema expulsa o ar quente através de aberturas de ventilação.

6. Sensores verificam a temperatura e ajustam os ventiladores para manter o resfriamento constante.

7. O fluido resfriado sai do trocador de calor, pronto para a próxima etapa.

Esse processo mantém o sistema funcionando sem problemas e ajuda a controlar as temperaturas em diversos setores industriais.

Vantagens do resfriamento a ar

trocadores de calor resfriados a arOferecem diversas vantagens importantes. Não precisam de água para refrigeração, o que as torna perfeitas para locais onde a água é escassa ou cara. Essas unidades também ajudam as empresas a economizar dinheiro e a proteger o meio ambiente, reduzindo o consumo de água. Podem ser instaladas em praticamente qualquer lugar, pois não necessitam de abastecimento de água. O design facilita a instalação e a manutenção, reduzindo o tempo gasto pelos funcionários com configurações e reparos. Muitos modelos são modulares e escaláveis, o que significa que podem crescer conforme as necessidades da empresa.

Dica: Os trocadores de calor resfriados a ar oferecem uma solução sustentável para indústrias que desejam reduzir os custos com água e simplificar a manutenção.

Cenários de aplicação

Os trocadores de calor resfriados a ar são adequados para diversas situações. Funcionam melhor em áreas com recursos hídricos limitados ou regulamentações rigorosas sobre o uso da água. Fábricas em regiões secas frequentemente optam por essas unidades para evitar contas de água elevadas. Usinas de energia e refinarias os utilizam para resfriar fluidos de processo sem a necessidade de sistemas hidráulicos adicionais. Data centers e sistemas de climatização (HVAC) também dependem de projetos resfriados a ar para manter os equipamentos seguros e eficientes.

Os permutadores de calor arrefecidos a ar ajudam muitas indústrias a obter uma transferência de calor confiável, economizando água e energia.

Trocadores de calor de tubo duplo e tubo em tubo

Design de tubo duplo

Os trocadores de calor de tubo duplo utilizam dois tubos concêntricos. Um fluido flui pelo tubo interno, enquanto outro se move no espaço entre os tubos. Essa configuração mantém os fluidos separados e permite uma transferência de calor eficiente. Engenheiros frequentemente optam por trocadores de calor de tubo duplo para aplicações que exigem alta confiabilidade e segurança. O projeto inclui duas placas tubulares paralelas em ambas as extremidades do feixe de tubos. Essas placas tubulares criam uma dupla barreira de vedação, que ajuda a prevenir vazamentos. Caso ocorra um vazamento, o fluido permanece no espaço entre as placas tubulares. Os trabalhadores podem detectar vazamentos rapidamente, pois o espaço é ventilado para facilitar a identificação. Cada tubo é fixado por expansão mecânica ou soldagem, o que aumenta a durabilidade e a confiabilidade.

Características do tubo dentro do tubo

Os trocadores de calor tubo-em-tubo são semelhantes visualmente, mas apresentam algumas diferenças. Eles utilizam um tubo dentro de outro, com os fluidos fluindo em direções opostas. Esse design de contrafluxo aumenta a eficiência da transferência de calor. Os trocadores de calor tubo-em-tubo funcionam bem com fluidos de alta viscosidade ou que contenham partículas. As superfícies internas lisas ajudam a prevenir entupimentos e facilitam a limpeza. Muitas indústrias utilizam trocadores de calor tubo-em-tubo para aquecer ou resfriar líquidos viscosos, pastas ou fluidos com sólidos.

Benefícios exclusivos

Tanto os trocadores de calor de tubo duplo quanto os de tubo em tubo oferecem benefícios exclusivos. Os trocadores de calor de tubo duplo proporcionam segurança adicional devido à sua dupla vedação e recursos de detecção de vazamentos. Eles são adequados para aplicações onde a mistura de fluidos não pode ocorrer, como em plantas químicas ou farmacêuticas. Os trocadores de calor de tubo em tubo lidam com fluidos complexos e operam em ambientes agressivos. Seu projeto favorece a transferência de calor eficiente, mesmo com fluidos desafiadores. Esses trocadores de calor são ideais para aplicações que exigem desempenho confiável e fácil manutenção.

Dica: Ao escolher entre trocadores de calor de tubo duplo e tubo em tubo, considere o tipo de fluido e a necessidade de prevenção de vazamentos ou facilidade de limpeza.

Trocadores de calor regenerativos

Operação Regenerativa

Trocadores de calor regenerativosFuncionam armazenando calor de um fluxo e liberando-o para outro. Utilizam materiais especiais que absorvem o calor de fluidos quentes e o devolvem a fluidos mais frios posteriormente. Esse processo ocorre em ciclos. O trocador alterna entre absorver e liberar calor. O projeto ajuda a maximizar a transferência de calor entre os dois fluxos. Esses trocadores são frequentemente encontrados em sistemas onde a economia de energia é importante. O ciclo mantém o calor em movimento e torna o processo mais eficiente.

Você sabia? Os trocadores de calor regenerativos podem recuperar mais calor do que muitos outros modelos, pois utilizam materiais de armazenamento térmico.

Vantagens especiais

Os trocadores de calor regenerativos destacam-se pela sua capacidade de recuperar energia. Utilizam materiais de armazenamento térmico para absorver o calor dos fluxos de resíduos e libertá-lo onde é necessário. Este método permite atingir taxas de recuperação de calor superiores às dos trocadores de calor contínuos. O processo aumenta a eficiência energética e ajuda as empresas a reduzir custos. Estes trocadores também melhoram a transferência de calor, mantendo uma elevada diferença de temperatura durante cada ciclo. O seu design reduz as perdas de energia e promove operações sustentáveis.

Aplicações comuns

Os trocadores de calor regenerativos estão presentes em diversos setores industriais. Sua capacidade de recuperar calor e aumentar a eficiência os torna populares em locais onde a economia de energia é importante.

• Aplicações de energia solar e de biomassa

• Setores químico, de energia e de manufatura

• Setores farmacêutico e de centros de dados

• Sistemas HVAC

• Processos industriais

• Geração de energia

• Aplicações marítimas

• Automotivo

Em sistemas solares e de biomassa, os trocadores de calor regenerativos são utilizados para capturar e reutilizar o calor. Indústrias químicas e usinas de energia dependem deles para uma transferência de calor eficiente. Data centers e sistemas de climatização (HVAC) se beneficiam de suas características de economia de energia. As indústrias naval e automotiva também utilizam esses trocadores para melhorar o desempenho e reduzir o desperdício.

Dica: Os trocadores de calor regenerativos ajudam as empresas a economizar energia e dinheiro, além de promover operações mais limpas.

Tabela comparativa de tipos de trocadores térmicos

Guia Rápido de Benefícios

Escolher o trocador de calor certo pode parecer complicado. Cada tipo tem suas próprias vantagens. Geralmente, as pessoas consideram o desempenho da unidade na transferência de calor, a facilidade de manutenção e o custo ao longo do tempo. Vamos analisar os principais tipos e ver como eles se comparam.

Procurando uma maneira rápida de comparar? Confira as tabelas abaixo para um resumo do que cada casa de câmbio oferece.

Principais métricas de desempenho para trocadores térmicos

Tabela de referência rápida: Eficiência, Manutenção e Custo

• Trocadores de calor de placas e moldurasDestacam-se pelo seu tamanho compacto e alta eficiência na transferência de calor.

• Os sistemas de casco e tubo são mais adequados para aplicações de alta pressão, mas exigem mais espaço e manutenção.

• Os designs em espiral resistem à formação de incrustações e mantêm as taxas de transferência de calor estáveis.

• Os modelos refrigerados a ar economizam água e oferecem fácil acesso para limpeza.

• Os tipos de tubo duplo e tubo dentro de tubo oferecem desempenho confiável com manutenção simples.

• Os permutadores regenerativos ajudam as empresas a recuperar energia e a reduzir custos.

Dica: Ao comparar as opções, concentre-se na eficiência da transferência de calor, na facilidade de limpeza e no custo a longo prazo. A escolha certa depende das necessidades do seu processo e do espaço disponível.

Como escolher o trocador térmico certo

Fatores de seleção

Selecionar o trocador térmico certo pode parecer uma tarefa complexa, mas simplificar o processo facilita a escolha. Cada aplicação tem suas próprias necessidades, por isso é importante considerar alguns fatores-chave antes de tomar uma decisão. O tipo de fluido, a faixa de temperatura e o espaço disponível são cruciais. Alguns fluidos exigem materiais especiais para evitar corrosão, enquanto outros requerem uma construção robusta para suportar alta pressão.

Segue abaixo uma tabela que destaca os principais fatores a serem considerados na escolha de um trocador térmico:

As pessoas também devem considerar a facilidade de limpeza e manutenção do trocador térmico. Por exemplo, os trocadores de calor de placas geralmente permitem uma limpeza rápida, o que economiza tempo e dinheiro. A escolha certa dependerá da aplicação específica, do tipo de fluido e do espaço disponível.

Dica: Sempre escolha um trocador térmico que atenda às exigências mais rigorosas do seu processo, e não apenas às condições médias.

Soluções de trocadores de calor de placas em Xangai

A Shanghai Plate Heat Exchanger oferece uma ampla gama de soluções para diferentes setores industriais. Seus produtos abrangem desde trocadores de calor de placas padrão até projetos soldados avançados. Cada trocador térmico é projetado para proporcionar transferência de calor confiável e longa vida útil.

Aqui está uma breve descrição da sua gama de produtos e onde cada um se encaixa melhor:

A Shanghai Plate Heat Exchanger ajuda os clientes a escolher o trocador térmico ideal para suas necessidades. Sua equipe compreende os desafios da transferência de calor em ambientes adversos e recomenda soluções que equilibram eficiência, durabilidade e custo. Com sua expertise, as empresas podem encontrar a melhor opção para qualquer aplicação.

Os trocadores de calor vêm em diversos formatos, cada um com suas próprias vantagens. Escolher o trocador térmico certo para cada aplicação traz benefícios reais:

• Manter as temperaturas ideais garante a segurança das máquinas.

• Melhorar a eficiência energética economiza recursos.

• Prolongar a vida útil dos equipamentos protege os investimentos.

• A melhoria do desempenho do processo aumenta a qualidade do produto.

A Shanghai Plate Heat Exchanger oferece orientação especializada e soluções avançadas. Sua equipe acompanha os clientes desde o projeto até a instalação.

Perguntas frequentes

Qual é a principal função de um trocador de calor?

Um trocador de calor transfere calor de um fluido para outro sem misturá-los. Isso ajuda a controlar a temperatura em máquinas, fábricas e residências.

Como escolher o tipo certo de trocador de calor?

É preciso analisar o fluido, a temperatura e o espaço. Cada tipo funciona melhor para determinadas aplicações. Os especialistas da Shanghai Plate Heat Exchanger podem ajudar na escolha.

Os trocadores de calor de placas conseguem lidar com fluidos sujos ou viscosos?

Sim!Trocadores de calor de placas soldadas com espaçamento amploOs trocadores de calor de placas da Shanghai Plate Heat Exchanger funcionam bem com fluidos que contêm sólidos ou fibras. Os canais largos evitam o entupimento.

Por que as indústrias preferem trocadores de calor de placas soldadas?

Indústrias como essas utilizam trocadores de calor porque eles lidam com alta pressão e temperatura. O design soldado significa menos vazamentos e menos manutenção.

Com que frequência se deve limpar um trocador de calor?

A limpeza depende do fluido e do uso. Muitos trocadores de calor de placas permitem uma limpeza fácil. Verificações regulares mantêm o sistema funcionando bem.
