O que é um trocador de calor

A.Troca de calor É um equipamento especializado concebido para facilitar a transferência de calor de um fluido para outro. Este mecanismo é fundamental para manter os equilíbrios de temperatura em vários sistemas, garantindo que as máquinas e processos funcionem de forma ideal. A ausência de troca de calor eficiente pode levar a superaquecimento, desperdício de energia e possíveis falhas do sistema.

Aplicação de trocadores de calor na indústria e na vida cotidiana

Para além dos limites dos complexos industriais, Trocadores de calor industriais permear nossa existência diária. Desde os radiadores que aquecem nossas casas até os sistemas de refrigeração que preservam nossos alimentos, esses dispositivos são parte integrante. Nas indústrias, eles são os pilares em usinas elétricas, unidades de processamento químico e linhas de fabricação, ressaltando sua ubiquidade e importância.

Transferência de calor Em trocadores de calor

Princípios de trabalho deTrocador de calorS

A eficácia de um trocador de calor depende de três mecanismos primários de transferência de calor:

ConduzirÉ a transferência direta de calor através de um material ou entre materiais em contato. Em trocadores de calor, a condução ocorre através das paredes que separam os dois fluidos.

ConveçãoIsto envolve o movimento de calor devido ao movimento em massa de fluidos. Ele pode ser natural, impulsionado por diferenças de densidade, ou forçado, induzido por meios externos, como bombas ou ventiladores.

RadiaçãoÉ a transferência de calor através de ondas eletromagnéticas. Embora seja menos dominante em trocadores de calor, pode desempenhar um papel em aplicações de alta temperatura.

Considerações-chave para uma troca de calor eficiente

Alcançar uma transferência de calor ideal requer considerações de projeto meticulosas:

Seleção MaterialMateriais com alta condutividade térmica aumentam as taxas de transferência de calor. Além disso, os materiais resistentes à corrosão prolongam a vida útil do trocador.

Optimização da área de superfícieA maximização da área de superfície em contato com os fluidos facilita uma maior transferência de calor. Isso pode ser alcançado por meio de superfícies estendidas, como barbatanas.

Arranjo de FluxoO movimento relativo dos dois fluidos - contrafluxo, fluxo paralelo ou fluxo cruzado - afeta os gradientes de temperatura e, consequentemente, a eficiência da transferência de calor.

O que são os PrincipalTipos de Trocadores de calor

Trocadores de calor Shell e Tube:

Composto por uma série de tubos fechados dentro de uma concha cilíndrica, os trocadores de calor de concha e tubo são conhecidos por sua durabilidade e versatilidade. Um fluido atravessa os tubos, enquanto o outro flui em torno deles dentro da concha. Este projeto é hábil em lidar com aplicações de alta pressão e é predominante em indústrias como processamento petroquímico e geração de energia.

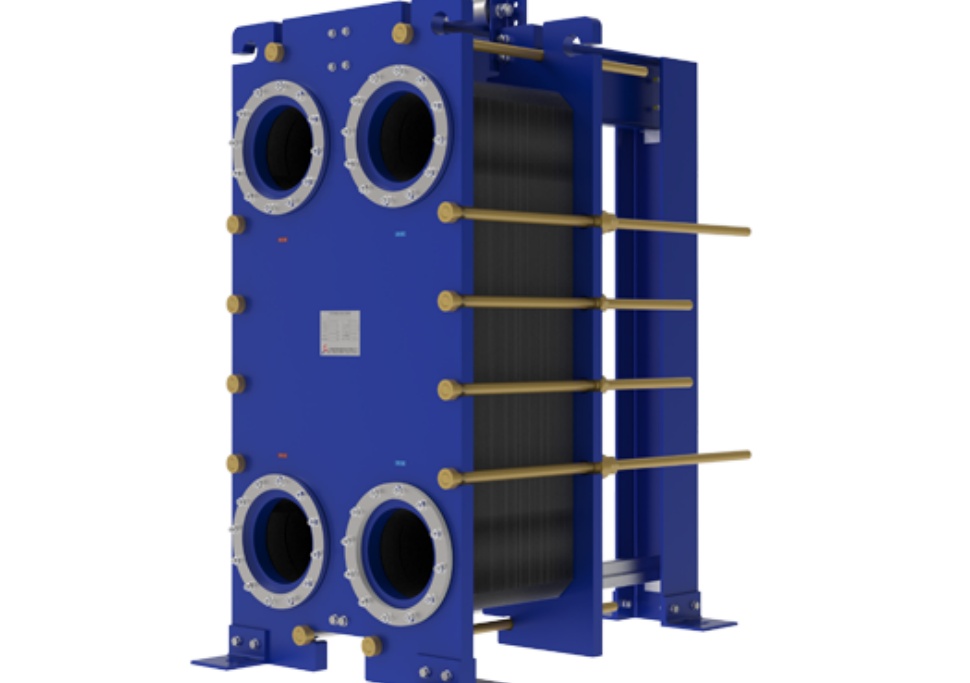

Trocador de calor Plate Exchanger:

Eficiência compacta para espaços apertados

Os trocadores de calor de placas (PHEs) alcançam uma eficiência compacta através de placas onduladas empilhadas, criando canais de fluido densos. O fluxo turbulento dos padrões de placa aumenta a transferência de calor 3 - 5x, reduzindo as necessidades de espaço. O design modular permite o ajuste de capacidade adicionando / removendo placas sem expandir a pegada. Seu volume é 90% menor que os tipos de concha e tubo, ideal para espaços apertados em HVAC, navios ou fábricas. Materiais leves (por exemplo, aço inoxidável) aumentam ainda mais a economia de espaço.

Como placas otimizam a transferência de calor

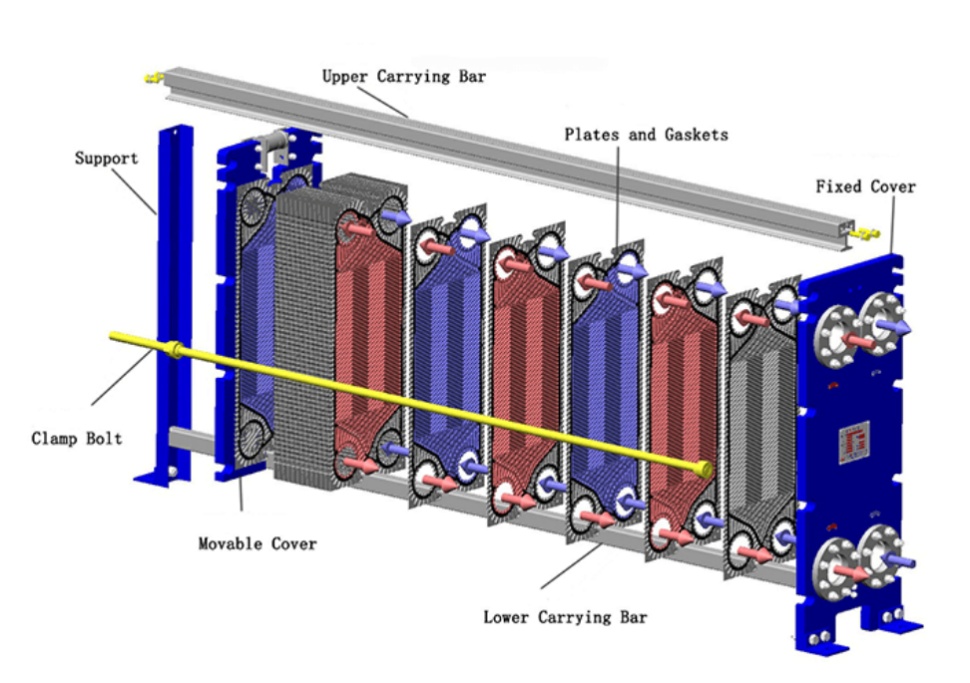

PHE (Plate Heat Exchanger)Consistem em várias placas finas e onduladas empilhadas, criando canais alternados para o fluxo de fluido. As ondulações induzem turbulência, melhorando os coeficientes de transferência de calor e garantindo uma troca térmica eficiente dentro de uma pegada compacta.

Limpeza e Benefícios Operacionais

A natureza modular deTrocadores de calor tipo placa Permite fácil desmontagem, facilitando a limpeza e manutenção simples. Este design minimiza o tempo de inatividade e garante uma eficiência operacional consistente.

Do processamento de alimentos aos sistemas de HVAC

O seu design compacto e alta eficiência fazemTrocadores de calor de placa gasketed Ideal para aplicações onde o espaço é limitado, como em instalações de processamento de alimentos e sistemas de HVAC. Eles são particularmente favorecidos em indústrias que exigem padrões de higiene rigorosos devido à sua facilidade de limpeza.

Trocador de calor de placa e concha:

Combinando projetos de placa e concha, este tipo incorpora pacotes de placas soldadas em uma concha cilíndrica. Oferece a compacidade dos trocadores de placas com a resistência à pressão das unidades de concha e tubo. Os fluidos fluem através dos canais da placa e do espaço lateral da concha, alcançando alta eficiência térmica e pressões de manipulação de até 80 bar. As aplicações incluem aquecimento distrital, processamento de petróleo e gás e sistemas de vapor de alta pressão. Seu design híbrido reduz a incrustação e acomoda a expansão térmica, mas tem um custo mais alto. A manutenção é um desafio devido à estrutura soldada, embora eles superem os tipos tradicionais em condições exigentes.

Trocador de calor de tubo fined:

Os trocadores de tubos com aletas melhoram a transferência de calor entre fluidos e gases, anexando aletas ao exterior dos tubos. As barbatanas aumentam a área de superfície, compensando a baixa condutividade térmica dos gases. Estes são amplamente utilizados em ar condicionado, radiadores automotivos e sistemas de refrigeração aeroespacial. Convecção Forçada (por exemplo, ventiladores) é muitas vezes aplicado para melhorar a transferência de calor do lado do gás. Materiais como aletas de alumínio com tubos de cobre oferecem um equilíbrio de condutividade e custo. Embora seja eficaz para a troca de calor gás-líquido, a incrustação nas superfícies das aletas pode reduzir a eficiência ao longo do tempo. Eles são menos compactos do que os trocadores de placas, mas se destacam em cenários que exigem ar ou gás como um dos meios de comunicação.

Trocadores de calor arrefecidos por ar:

Utilizando o ar ambiente como meio de resfriamento, os trocadores de calor refrigerados por ar eliminam a necessidade de água, tornando-os ambientalmente sustentáveis e econômicos. Eles consistem em tubos com aletas e ventiladores que aumentam a transferência de calor convectiva. Comumente empregados em usinas elétricas e indústrias petroquímicas, esses trocadores são especialmente vantajosos em regiões onde os recursos hídricos são escassos.

Trocador de calor duplo tubo:

Também conhecidos como trocadores de calor de pinos de cabelo, os projetos de tubos duplos apresentam um tubo aninhado dentro de outro. Um fluido flui através do tubo interno, enquanto o outro circula no espaço anular entre os dois tubos. Este design simples é econômico e adequado para aplicações com baixos requisitos de transferência de calor. Sua modularidade permite uma fácil instalação e escalabilidade.

Compare desempenho, manutenção E custo

Diferenças na eficiência da transferência de calor e na eficácia operacional

Cada tipo de trocador de calor oferece características de desempenho distintas.

Os trocadores de casca e tubos se destacam em lidar com altas pressões e temperaturas, tornando-os adequados para aplicações pesadas.

Troca de placas, com sua alta relação área de superfície para volume, fornecem taxas de transferência de calor superiores em projetos compactos.

Os trocadores refrigerados a ar oferecem independência das fontes de água, enquanto os trocadores de tubos duplos oferecem simplicidade e confiabilidade para operações de menor escala.

manutenção

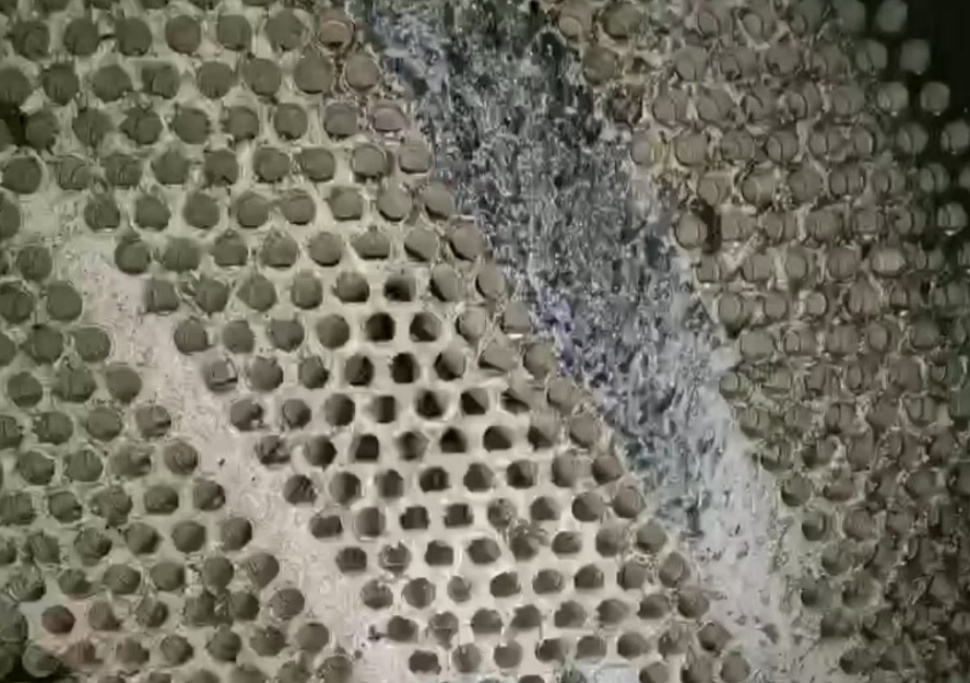

A contaminação - o acúmulo de materiais indesejados em superfícies de transferência de calor - pode degradar o desempenho e aumentar os custos operacionais. Os trocadores de casca e tubos podem exigir limpeza periódica para lidar com a contaminação, especialmente nos tubos. Os trocadores de calor de placas, embora mais fáceis de limpar, podem exigir a substituição de juntas ao longo do tempo. A seleção de materiais desempenha um papel crucial na mitigação da corrosão e prolongar a vida útil do trocador.

Custo e Instalação

Os custos iniciais de investimento e instalação variam entre os tipos de trocadores.

Os trocadores de tubos e shell podem envolver custos iniciais mais altos, mas oferecem longevidade em ambientes exigentes.

Os trocadores de calor de placa proporcionam economias de custos em termos de espaço e manutenção, mas podem ter limitações em relação aos limiares de pressão e temperatura.

Os trocadores refrigerados por ar podem reduzir os custos operacionais, eliminando o uso de água, enquanto os trocadores de tubos duplos oferecem soluções econômicas para aplicações específicas.

Escolha do trocador de calor certo

Combinação de propriedades de fluido e condições de operação com o tipo de trocador

O processo de seleção deve considerar as características do fluido, tais como viscosidade, corrosividade e intervalos de temperatura. Por exemplo, fluidos altamente viscosos podem se beneficiar do projeto robusto dos trocadores de casca e tubo, enquanto fluidos não corrosivos e de baixa viscosidade podem ser bem adequados para trocadores de placa.

Requisitos específicos da indústria:

Diferentes indústrias impõem demandas únicas sobre o desempenho do trocador de calor. O processamento químico pode exigir materiais resistentes a substâncias agressivas, enquanto a indústria de alimentos e bebidas prioriza a higiene e a facilidade de limpeza. Os sistemas de HVAC geralmente favorecem projetos compactos e eficientes, e as instalações de geração de energia precisam de trocadores capazes de lidar com altas cargas térmicas.

Pensamento finalhTS

Uma compreensão abrangente dos quatro tipos principais de trocadores de calor - casca e tubo, placa, placa e casca, tubo com aletas, refrigerado a ar e tubo duplo - revela que cada um possui características distintas adaptadas a aplicações específicas.

Os trocadores de conchas e tubos são elogiados por sua robustez e capacidade de lidar com cenários de alta pressão e alta temperatura, tornando-os indispensáveis em indústrias como processamento petroquímico e geração de energia.

Os trocadores de calor de placa, com seu design compacto e eficiente, são ideais para aplicações onde o espaço é restrito e uma resposta térmica rápida é necessária, como em sistemas HVAC e processamento de alimentos.

Os trocadores de calor arrefecidos por ar oferecem uma solução ambientalmente amigável, utilizando o ar ambiente para o resfriamento, economizando água e reduzindo os custos operacionais, o que é particularmente benéfico em regiões áridas ou onde os recursos hídricos são limitados.

Os trocadores de calor de tubos duplos, caracterizados por sua simplicidade e custo-benefício, funcionam bem em operações de menor escala ou onde os requisitos de processo são simples e não exigem soluções complexas de troca de calor.

Shanghai Equipamento de Transferência de Calor Co., Ltd. Ltd. é especializada no projeto, fabricação, instalação e serviço de trocadores de calor de placa e sistemas completos de transferência de calor.

Se precisar de mais consulta e discussão, sinta-se à vontade para Contacte-nos.
