Por que escolher o trocador de calor de placas totalmente soldadas HT-BLOC?

As operações industriais modernas exigem constantemente maior eficiência, confiabilidade e segurança, especialmente quando se gerenciam processos térmicos em condições extremas. Processos em todos os setores, desde a fabricação química até a geração de energia, operam em condições cada vez mais exigentes, empurrando os limites da temperatura, pressão e compatibilidade de fluidos. O HT-BlocTrocador de calor de placa totalmente soldado É uma solução que se destaca, oferecendo integridade operacional excepcional mesmo nos ambientes mais adversos.

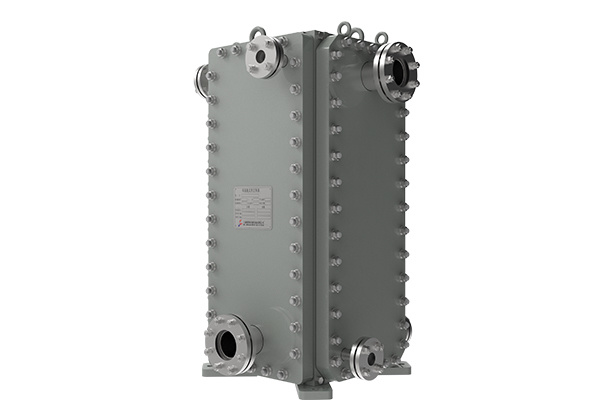

O que faz o HT-Bloc totalmente solhado PHE diferente?

TradicionaisTrocadores de calor Plate (PHEs) usam juntas para selar entre as placas. Embora esses projetos sejam eficazes em condições padrão, eles limitam inerentemente o desempenho em pressões ou temperaturas elevadas e podem se degradar em ambientes quimicamente severos. Em contraste, a unidade HT-Bloc usa uma construção de placa totalmente soldada, empregando soldagem a laser ou plasma para unir placas metálicas sem qualquer junta dentro do pacote de transferência de calor.

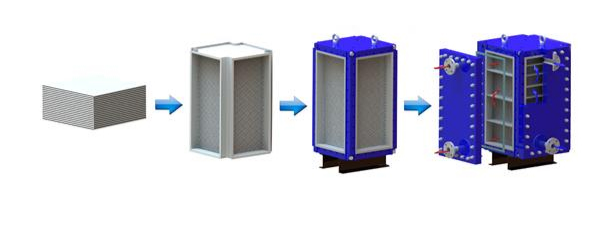

Como montar um trocador de calor de placa totalmente soldado?

O pacote de placas é formado pela soldagem de um certo número de placas, então é instalado em um quadro, que é configurado por quatro vigas de canto, placas superiores e inferiores e quatro tampas laterais. Bloco HTTrocador de calor de placa soldagada Utiliza componentes intercambiáveis e módulos padronizados, permitindo uma fácil personalização e escalabilidade. Esta modularidade garante que os trocadores de calor HT-Bloc possam ser adaptados para atender a requisitos industriais específicos, melhorando tanto o desempenho quanto a confiabilidade.

Trocador de calor de bloco soldado (HT-Bloc) VS PHE com vedação

Eficiência da transferência térmica

Além de suas vantagens estruturais, oCompletamente soldagem phe excelentes desempenhos térmicos. Seu design de placa maximiza o contato de superfície entre fluidos e metal, e os canais alternados incentivam o fluxo turbulento, mesmo em velocidades relativamente baixas.

A maioria dos projetos totalmente soldados empregam um arranjo de fluxo de contracorrente, onde os fluidos quentes e frios fluem em direções opostas através de seus respectivos canais adjacentes. Esta configuração é termodinâmicamente ótima, maximizando a diferença de temperatura média (LMTD) ao longo de todo o comprimento do trocador de calor e permitindo aproximações de temperatura muito próximas - o que significa que a temperatura de saída do fluido aquecido pode se aproximar muito da temperatura de entrada do fluido aquecido, significando alta eficácia térmica.

Isso permite que o trocador de calor de placas totalmente soldadas obtenha coeficientes de transferência de calor notavelmente altos, muitas vezes superando significativamente os dos trocadores tradicionais de concha e tubo para uma determinada tarefa e pegada. Esta capacidade de intensificação de processos permite equipamentos menores e mais leves, economizando espaço valioso na planta e potencialmente reduzindo os requisitos de suporte estrutural.

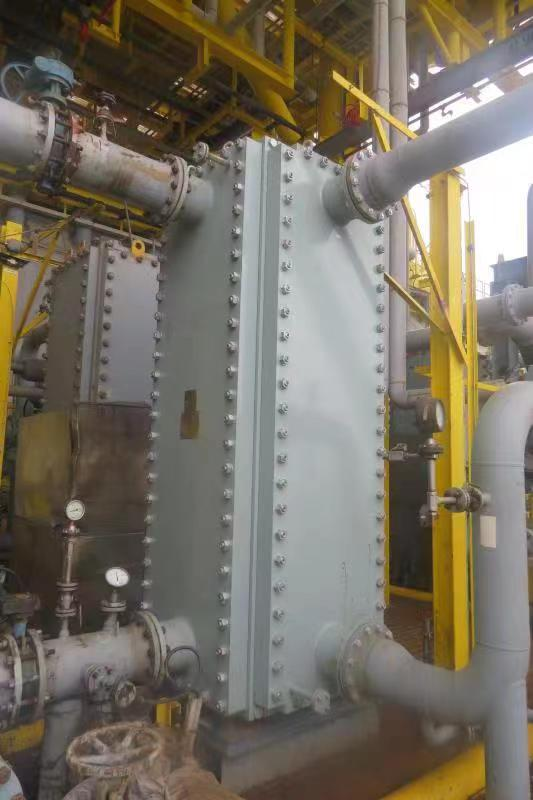

Aplicações comuns do trocador de calor de placa totalmente soldada

O HT-Bloc é projetado para lidar com fluidos e ambientes altamente desafiadores. Sua confiabilidade e desempenho sem vazamentos o tornam adequado em diversas indústrias:

Petróleo e Gás:

Processamento offshore onde o espaço é limitado

Gás de alta pressão e resfriamento por condensado

Contenção de gases corrosivos e ácidos

Processamento Químico:

Ácidos de manipulação (por exemplo, H2SO4, HCl), solventes e cáusticos

Minimizar as preocupações de contaminação cruzada e compatibilidade das juntas

Geração de energia:

Sistemas auxiliares de recuperação de vapor e condensado

Refrigeração industrial:

Sistemas de amônia ou CO2 operando sob alta pressão

Aplicações críticas para a segurança com refrigerantes perigosos

Marítimo e Offshore:

Sistemas compactos refrigerados por água do mar

Alta resistência à corrosão com opções de placa de titânio

Perguntas Frequentemente Perguntas.

Q1: O trocador de calor de placas totalmente soldado HT-Bloc pode ser usado com fluidos inflamáveis ou tóxicos?
A: Absolutamente. O design totalmente soldado proporciona uma contenção excepcional para fluidos perigosos.

Q2: O trocador de calor de placa totalmente soldado é adequado para a retrofit de sistemas existentes?
R: Sim, graças ao seu design compacto e às opções de conexão personalizáveis.

Q3: Quais são os intervalos de limpeza?
A: Isso depende do seu processo. Instalações com fluidos limpos podem passar meses ou até mesmo anos sem limpeza.

Manutenção do trocador de calor de placa completa

Embora as unidades HT-Bloc eliminem a manutenção relacionada às juntas, elas ainda exigem cuidados de rotina para preservar o desempenho da transferência de calor. O método mais eficaz é a limpeza no local (CIP), que oferece:

Limpeza não-invasiva sem desmontagem

Formulações químicas personalizadas com base no tipo de incrustação,

Tempo de inatividade mais curto em comparação com a limpeza mecânica

Para um forte desgaste, algunsTransferência de calor do tipo bloco Os projetos apresentam painéis abertos para acesso mecânico limitado, permitindo a limpeza por jato de alta pressão quando necessário.

Dicas: Monitore regularmente a queda de pressão e o diferencial de temperatura para detectar a contaminação precoce e planeje ciclos de limpeza proativos.

Análise do custo do ciclo de vida entre PHE com vedação e PHE totalmente soldado

Embora os trocadores totalmente soldados tenham um maior investimento de capital inicial, as suas vantagens do ciclo de vida geralmente resultam em um menor custo total de propriedade.

PHEs com junta: menor capital inicial, mas maior O & M devido à aquisição de junta e pontos de desligamento para manutenção. O reacondicionamento periódico pode mitigar os custos, mas as mudanças frequentes de juntas em serviços severos podem elevar as despesas do ciclo de vida.

PHEs Totalmente Soldados: Maior custo inicial e intensidade de capital na substituição, mas manutenção mínima reduz as despesas operacionais. Em aplicações em que vazamentos ou falhas de junta são riscos críticos, o custo total de propriedade pode ser menor, apesar das necessidades de substituição.

A confiabilidade excepcional do HT-Bloc funciona especialmente bem em operações contínuas.

Conclusão:

O trocador de calor de placas totalmente soldadas HT-Bloc não é apenas um componente, é um ativo estratégico para processos industriais que exigem confiabilidade, segurança e eficiência sob as condições térmicas mais severas.

Se o seu processo exigir um controle térmico excepcional em condições desafiadoras, aproveitar as vantagens da tecnologia de trocador de calor de placa soldada é fundamental para aumentar a eficiência e a confiabilidade. Convidamos você a explorar as especificações detalhadas dos nossos trocadores de calor de placas soldadas HT-Bloc e trocadores de calor de placas soldadas TP e trocadores de calor de placas soldadas Wide Gap, ou entrar em contato com nossos especialistas em engenharia térmica hoje para uma consulta sobre como essas soluções podem otimizar suas operações específicas.
