Por que os trocadores de calor de placas são essenciais para sistemas de energia offshore

Os trocadores de calor de placas são componentes essenciais em sistemas de energia offshore, oferecendo soluções avançadas para os desafios únicos dos ambientes marinhos. Por exemplo, eles ajudam a manter efetivamente temperaturas ótimas para evitar a formação de hidratos e bloqueios de tubulações.

Desenhos especializados, como oTrocador de calor de placa soldagada E entãoTrocador de calor de circuito impresso Utilizam materiais robustos para resistir à corrosão e suportar as condições exigentes encontradas no mar. A construção compacta e modular desses tipos de trocadores de calor de placas os torna ideais para plataformas onde o espaço é um prêmio.

Desafios do ambiente offshore

Espaço limitado e restrições de peso

Plataformas de energia offshore Opera sob restrições de espaço e peso. Cada peça de equipamento deve se encaixar em uma pegada compacta e contribuir com um peso mínimo para a estrutura geral. Estas limitações decorrem da necessidade de reduzir os custos de construção de plataformas e permitir o uso de plataformas menores e mais econômicas, especialmente em águas profundas ou campos marginais. Fatores-chave incluem:

Reduzir o peso da plataforma diminui diretamente o peso da plataforma, com cada libra economizada na plataforma se traduz em três a cinco libras a menos na plataforma.

· Equipamentos como mastros e guindastes evoluíram para se tornarem mais leves e compactos, ajustando-se dentro do espaço limitado do convés e da capacidade do guindaste.

Os componentes modulares agora substituem os sistemas tradicionais mais voluminosos, permitindo uma instalação e transporte mais fáceis.

· Os equipamentos do sistema de lama, incluindo bombas e tanques, são projetados para maximizar a eficiência, ocupando menos espaço.

Estas inovações impulsionam a demanda porTrocadores de calor de óleo e gás que oferecem alto desempenho sem adicionar volume ou peso desnecessário.

Condições marinhas corrosivas

Ambientes offshore expõem equipamentos a uma série de fatores agressivos que aceleram a corrosão. A tabela a seguir resume como as condições marinhas contribuem para a corrosão em sistemas offshore:

Esses fatores exigem o uso de materiais avançados e estratégias de proteção em todos os sistemas.Trocadora de calor offshore Desenhos.

Exigências de alta eficiência

Os sistemas de energia offshore exigem Trocadores de calor de óleo combustível que atendam aos rigorosos padrões de eficiência. Os operadores esperam uma eficácia de transferência de calor entre 80% e 95%, com projetos avançados de placas que reduzem a contaminação e suportam intervalos de serviço prolongados. trocadores de calor modernos, tais como aqueles que apresentamTecnologias de Smart EyeOtimizar a distribuição de fluxo e o ajuste térmico. Estas inovações ajudam a reduzir o consumo de energia, minimizar as necessidades de manutenção e garantir a conformidade com os códigos da indústria, como ASME, API e TEMA. Ao cumprir esses benchmarks de alta eficiência, as plataformas offshore alcançam um desempenho confiável e poupanças de custos operacionais.

Questões de Manutenção e Acessibilidade

As plataformas de energia offshore enfrentam desafios únicos de manutenção e acessibilidade. As condições marinhas severas, o espaço limitado e os regulamentos de segurança dificultam a manutenção de rotina. Os equipamentos devem operar de forma confiável com intervenção mínima, já que o tempo de inatividade não planejado pode levar a perdas financeiras significativas.

Gás Trocadores de calor de placa oferecem várias vantagens neste contexto:

· Construção modularEngenheiros projetam trocadores de calor de placas com componentes modulares. Isso permite que os técnicos desmontem, inspecionem e limpem as unidades rapidamente. Eles podem substituir placas individuais sem remover o sistema inteiro.

· Footprint compactoO design compacto possibilita um fácil acesso em espaços apertados. Equipes de manutenção podem chegar e reparar as unidades sem desmontagem extensiva dos equipamentos circundantes.

· Limpeza SimplificadaOs trocadores de calor de placa suportam procedimentos de limpeza simples. Os operadores podem usar sistemas de limpeza no local (CIP) ou métodos de limpeza manual. Isso reduz o tempo e o trabalho necessário para a manutenção.

· Downtime reduzidoAcesso rápido e manutenção fácil minimizam interrupções operacionais. As plataformas offshore se beneficiam de uma maior disponibilidade de equipamentos e melhor produtividade.

PRODUÇÃO: A inspeção e a limpeza regulares dos trocadores de calor de placas ajudam a manter o desempenho ideal e a prolongar a vida útil do equipamento.

A tabela a seguir destaca as principais características de manutenção dos trocadores de calor de placa em comparação com os trocadores de calor tradicionais:

Os técnicos que trabalham em offshore apreciam a acessibilidade e o design fácil de usar dosOff-shore Phes. Estes recursos garantem que as tarefas de manutenção permaneçam gerenciáveis, mesmo em ambientes marinhos desafiadores. Como resultado, os operadores offshore experimentam menos interrupções e mantêm uma produção de energia consistente.

Principais vantagens da placaTipo deTrocadores de calor

Design compacto e leve

As plataformas de energia offshore exigem equipamentos que se encaixem em espaços apertados e adicionem peso mínimo. Os trocadores de calor de placas atendem a esses requisitos com seu inovador empilhamento de placas finas e onduladas. Este projeto reduz a pegada total em comparação com os trocadores tradicionais de casca e tubo, mesmo quando ambos fornecem a mesma área de superfície de transferência de calor.

Por exemplo, a Separador integrado compacto O sistema de trocador de calor pode pesar significativamente menos do que uma versão tradicional de casca e tubo. Em alguns ciclos de baseamento a vapor offshore, os engenheiros alcançaram reduções de peso de 38% a 52%, otimizando o projeto e usando materiais avançados.

Eficiência de transferência de calor superior

Os trocadores de calor de placas oferecem desempenho térmico excelente, o que é essencial para sistemas de energia offshore. As placas corrugadas criam turbulência à medida que os fluidos passam, aumentando a taxa de transferência de calor. Este projeto permite uma aproximação mais próxima da temperatura entre os fluidos, maximizando a recuperação de energia e minimizando as perdas.

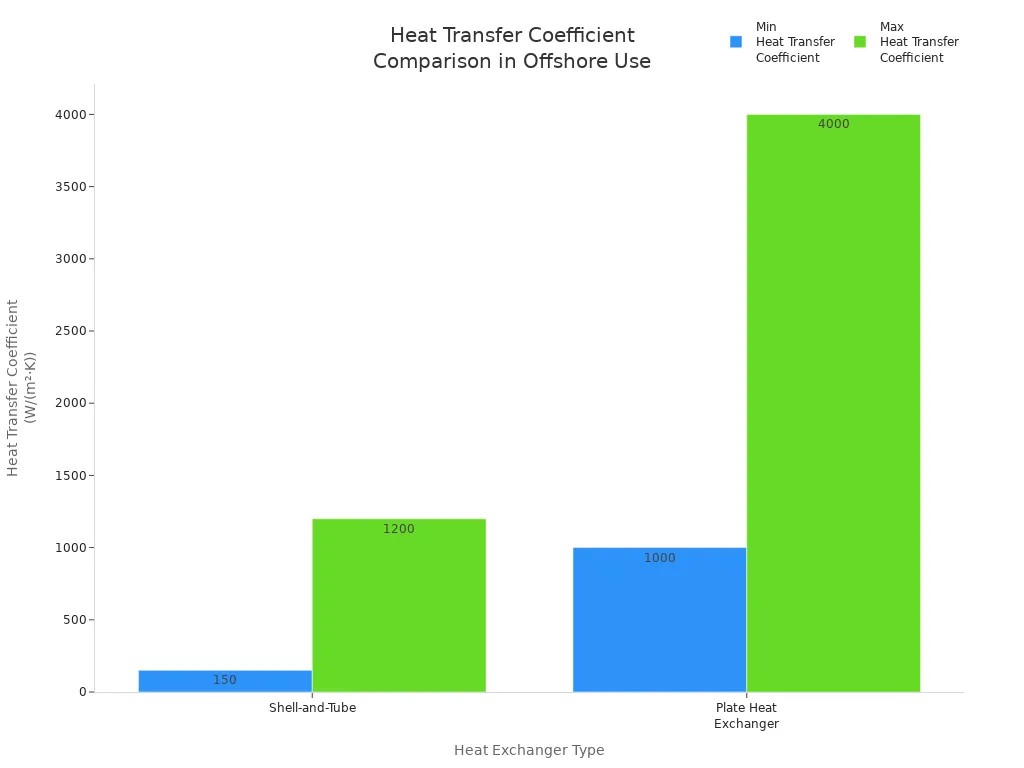

A tabela a seguir compara os coeficientes de transferência de calor de diferentes tipos de trocadores de calor comumente usados em alta mar:

Os trocadores de calor de placa podem alcançar coeficientes de transferência de calor até cinco vezes maiores do que os projetos de concha e tubo. A pesquisa também mostra que o uso de fluidos de trabalho avançados, como os nanofluidos, pode aumentar ainda mais a eficiência em mais de 36%. Estes recursos permitem que os operadores offshore atendam a metas de eficiência rigorosas, reduzam o consumo de energia e mantenham um desempenho confiável em ambientes marinhos exigentes.

Flexibilidade de materiais para resistência à corrosão

Os fabricantes projetam trocadores de calor de placas com uma ampla gama de materiais para atender aos requisitos específicos do processo e ameaças ambientais. As opções mais comuns incluem:

· aço inoxidávelGraus como 316L e 254SMO fornecem excelente resistência à corrosão induzida por cloreto. O aço inoxidável é adequado para a maioria das aplicações de água do mar e fluidos de processo.

· TitânioO titânio resiste à corrosão agressiva da água do mar e ao biofouling. Ele permanece estável mesmo em ambientes de alta salinidade, tornando-o ideal para sistemas de dessalinização e resfriamento marinho.

· Nickel Alloy (em inglês)Ligas como Hastelloy e Inconel resistem tanto a ataques químicos e altas temperaturas. Estes materiais servem bem no processamento químico offshore e tratamento de gás.

· Duplex e Super Duplex Aço InoxidávelEstas ligas avançadas combinam alta resistência com excelente resistência à corrosão. Eles funcionam de forma confiável em águas profundas e ambientes de alta pressão.

A tabela a seguir resume a resistência à corrosão dos materiais comuns de placas usados no mar:

Trocador de calor de placa vs. outros tipos de troca de calor

Trocador de calor de placa vs. Trocador de calor de shell-and - tube

Sistemas de energia offshore costumam comparar pequenoTrocadores de calor Plate Desenho de shell-and - tube. As diferenças em desempenho e praticidade são significativas. Os trocadores de calor de placas oferecem até cinco vezes mais eficiência de transferência de calor.

Trocador de calor de placa vs. Trocador de calor arrefecido por ar

Os trocadores de calor refrigerados por ar usam ar ambiente e tubos com aletas para resfriamento. Estas unidades são adequadas para ambientes secos onde a água é escassa. No entanto, eles exigem uma pegada maior e oferecem menor eficiência de transferência de calor em comparação com os trocadores de calor de placa. Os trocadores de calor de placa da SHPHE utilizam transferência fluido-fluido, o que permite uma maior eficiência e compacidade. Seu design modular suporta uma fácil limpeza e manutenção. As plataformas offshore se beneficiam da capacidade de lidar com altas pressões e fluidos corrosivos, que as unidades refrigeradas a ar não podem igualar.

Resumo:Por que os trocadores de calor são preferidosEmOffshore Projeto

Os trocadores de calor de placa se destacam em aplicações offshore por várias razões:

· O design compacto se encaixa no espaço limitado nas plataformas.

· Alta eficiência térmica apoia a poupança de energia

· Materiais resistentes à corrosão como aço inoxidável e titânio garantem durabilidade.

· A construção modular permite uma inspeção e limpeza rápidas.

· Opções de soldagem evitar vazamentos em condições marinhas adversas.

· Eles atendem aos rigorosos padrões da indústria para segurança e confiabilidade.

Aplicações do mundo real de trocadores de calor de placas em energia offshore

Óleo e gás Plataformas de Produção

As plataformas de produção de petróleo e gás contam com uma gestão térmica avançada para garantir operações seguras e eficientes. Os trocadores de calor de placas fornecem uma solução compacta e eficiente para essas plataformas, onde o espaço e o peso são um prêmio. O seu design, com várias placas finas, oferece excelente eficiência térmica. Os operadores os usam para resfriamento do motor, resfriamento do óleo e sistemas HVAC. Estes trocadores também desempenham um papel fundamental na estabilização do petróleo bruto, pré - aquecimento do petróleo bruto para dessalinização e resfriamento do petróleo bruto dessalinizado antes do armazenamento. Eles lidam com a água produzida com alta salinidade e suportam a desidratação de gás natural, impedindo a formação de hidratos e corrosão. Sua compacidade, confiabilidade e facilidade de manutenção os tornam ideais para as exigentes condições de ambientes offshore.

· Utilizações comuns em plataformas offshore:

Estabilização e dessalinização de petróleo bruto

O resfriamento da água produzida

Desidratação de gás natural

Trens de adoçamento e compressão de gás

OffshoreProcessamento de gás natural e sistemas FSRU

O processamento de gás natural offshore e as unidades de regasificação de armazenamento flutuante (FSRUs) exigem equipamentos que possam resistir a altas pressões e condições dinâmicas.Trocadores de calor de circuito impresso (PCHE)O trocador de calor de placa, um tipo de trocador de calor de placa, reduz o volume e o peso em até 85% em comparação com projetos tradicionais. Esta compactação leva a economias significativas em custos de construção e manutenção. Os PCHEs lidam com pressões de até 1.250 bar e temperaturas de -196 ° C a 800 ° C, tornando-os adequados para a regasificação de GNL e resfriamento de gás natural. A sua construção robusta e o projeto avançado do canal de fluxo garantem uma operação confiável e de alta eficiência, mesmo sob tensões de temperatura e de deslocamento comuns no mar.

Note: A modularidade e os canais de fluxo otimizados dos PCHEs mantêm alta eficiência e confiabilidade, apoiando a operação segura e contínua em ambientes marinhos adversos.

Processos de dessalinização da água do mar

As plataformas offshore geralmente exigem água doce para operações e tripulação. Os trocadores de calor de placas desempenham um papel vital em processos de dessalinização de água do mar, como Flash Multi-Stage (MSF), Multi-Effect (ME) e Compressão de Vapor (VC). A sua construção resistente à corrosão, muitas vezes usando titânio ou aço inoxidável, garante durabilidade em condições de águas marinas adversas. Estes trocadores permitem uma transferência eficiente de calor, melhoram a eficiência energética e reduzem as necessidades de manutenção. A tabela abaixo destaca sua importância na dessalinização offshore:

Motores de navios marinhos e sistemas HVAC

Os navios marinhos operam em ambientes desafiadores onde o controle de temperatura é crítico. Os engenheiros usam trocadores de calor de placas para gerenciar o resfriamento do motor e manter o desempenho ideal. Estes sistemas transferem calor de forma eficiente do refrigerante do motor para a água do mar, evitando o superaquecimento e reduzindo o desgaste dos componentes vitais. O design compacto se encaixa facilmente em salas de motores apertadas, economizando espaço valioso a bordo.

Além do resfriamento do motor, os trocadores de calor de placas suportam sistemas HVAC marinhos. Eles regulam o ar condicionado e o aquecimento para o conforto da tripulação e a proteção do equipamento. A construção modular permite uma manutenção rápida, o que é essencial durante viagens longas. Os operadores se beneficiam de tempos de inatividade reduzidos e de uma melhor confiabilidade.

MarinhaProteção Ambiental Indústria química e

Plataformas e navios offshore devem cumprir padrões ambientais rigorosos. Os trocadores de calor de placas desempenham um papel fundamental nos sistemas de proteção ambiental. Eles suportam unidades de tratamento de água, separação óleo-água e recuperação de calor residual. Essas aplicações ajudam a reduzir as emissões e minimizar o impacto ambiental das operações marinhas.

Na marinhaIndústria químicaO PHE totalmente soldado lida com fluidos corrosivos durante processos como produção de cloro-alcalino e refino de sal. Os seus materiais resistentes à corrosão, como o titânio e aços inoxidáveis especiais, garantem uma operação segura e eficiente. Os operadores experimentam custos de manutenção mais baixos e melhor segurança do processo.

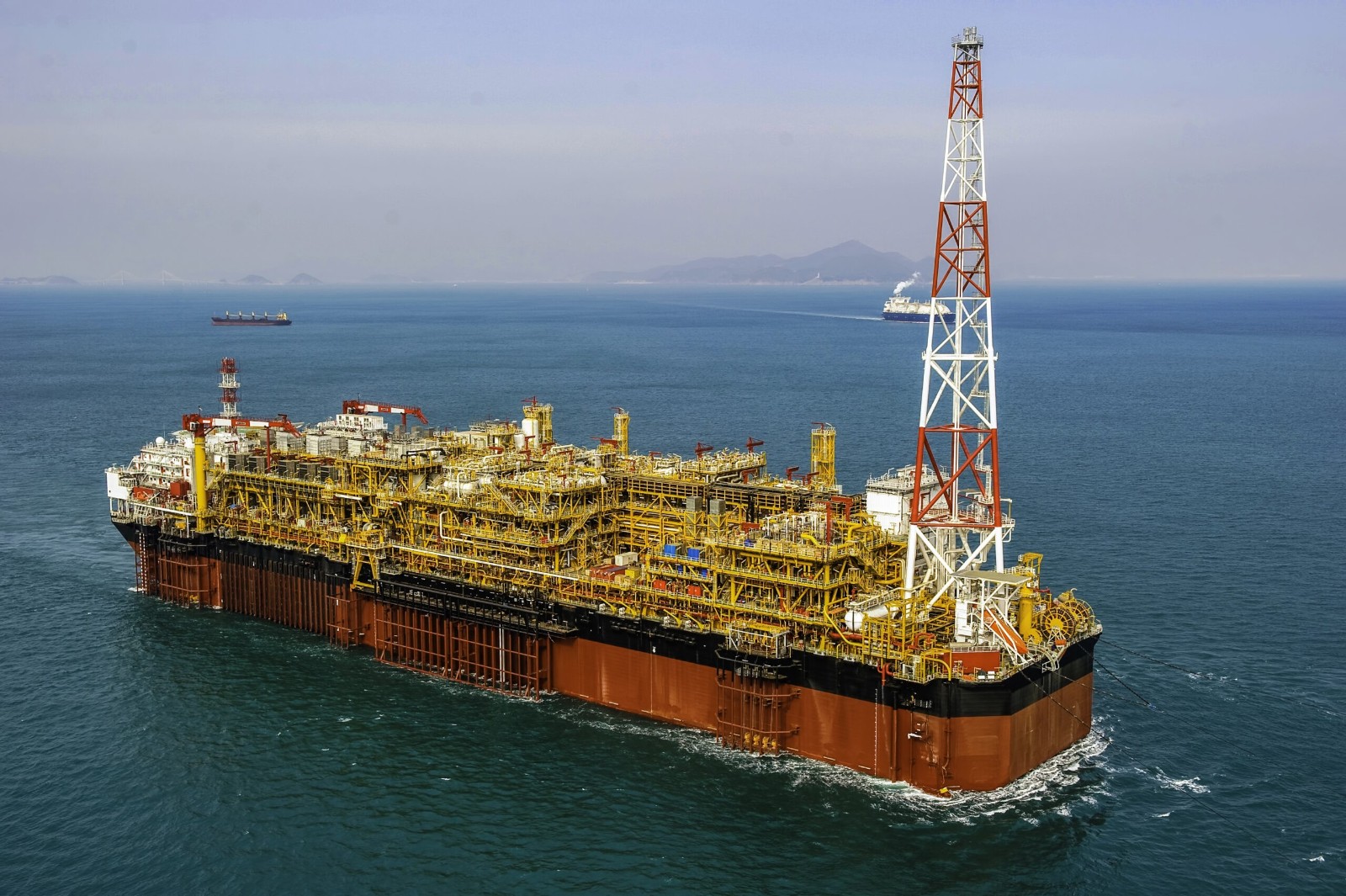

Estudo de caso: Trocadores de calor de placas em unidades de armazenamento e descarga de produção flutuante (FPSO)

As unidades de FPSO exigem uma gestão térmica robusta para processar, armazenar e descarregar hidrocarbonetos com segurança. Engenheiros selecionados Bloco de trocadores de calor pela sua alta eficiência e pegada compacta. Estas unidades lidam com o resfriamento do petróleo bruto, o tratamento de água produzida e o processamento de gás. O design modular permite uma fácil escalagem e adaptação às necessidades de processo em mudança.

Os operadores relatam melhor tempo de atividade e manutenção reduzida com trocadores de calor de placas em FPSO. A capacidade de resistir a condições marinhas adversas garante a confiabilidade a longo prazo. Esta tecnologia suporta a produção segura e contínua em alguns dos ambientes offshore mais exigentes do mundo.

FaqS

O que torna os trocadores de calor de placa adequados para ambientes offshore?

Os trocadores de calor de placa usam materiais resistentes à corrosão e projetos compactos. Essas características ajudam-os a resistir às condições marinhas adversas e a se encaixar em espaços limitados em plataformas offshore. Os operadores valorizam a sua confiabilidade e eficiência em ambientes exigentes.

Com que frequência os técnicos devem limpar os trocadores de calor de placa offshore?

Os técnicos devem inspecionar e limpar os trocadores de calor de placas regularmente, com base nas condições do processo e nas taxas de incrustação. Muitas operadoras offshore agendam manutenção a cada três a seis meses para garantir um desempenho ideal e evitar tempos de inatividade inesperados.

Quais materiais funcionam melhor para trocadores de calor de placas em aplicações de água do mar?

O titânio e os aços inoxidáveis de alta qualidade, como o 316L ou o super duplex, oferecem excelente resistência à corrosão. Estes materiais prolongam a vida útil do equipamento e reduzem as necessidades de manutenção em sistemas de resfriamento de água do mar, dessalinização e HVAC marinhos.

Os trocadores de calor de placas podem lidar com processos offshore de alta pressão?

Sim, sim. Trocadores de calor, especialmenteSoldado e tipos de circuitos impresos, suportam altas pressões e temperaturas. Os engenheiros selecionam esses modelos para regasificação de GNL, compressão de gás e outras aplicações offshore críticas.

Quais são os principais benefícios do uso de trocadores de calor de placas em navios marinhos?

Os trocadores de calor de placa economizam espaço, reduzem o peso e fornecem uma transferência de calor eficiente. Eles suportam sistemas de resfriamento do motor, HVAC e ambientais. Seu design modular permite uma manutenção rápida, o que ajuda a manter a confiabilidade do navio e o conforto da tripulação.
