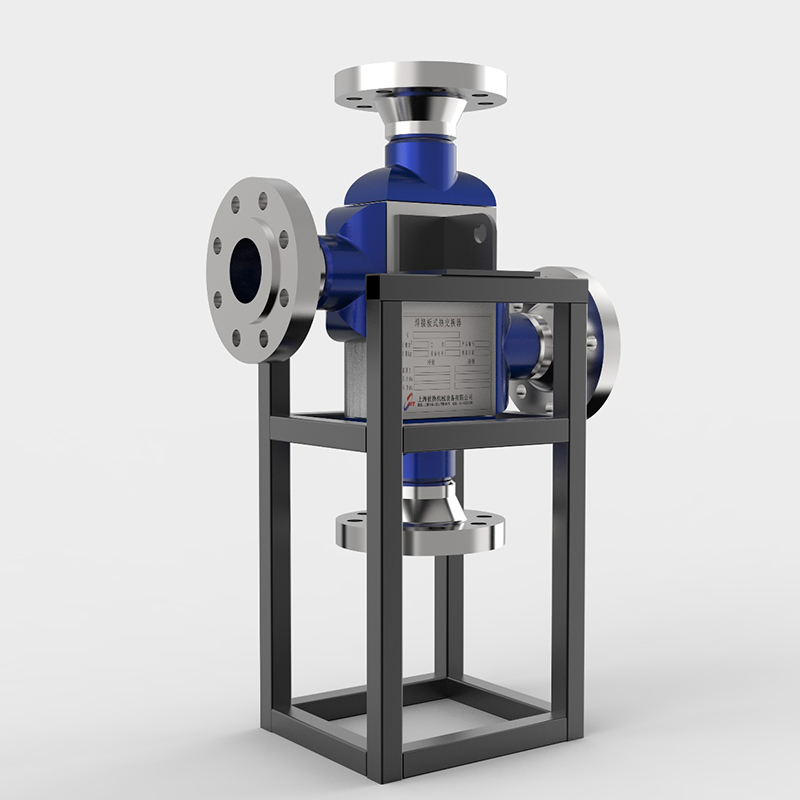

O que é um trocador de calor de circuito impresso?
O trocador de calor em circuito impresso (PCHE) é um trocador de calor altamente compacto e eficiente projetado para condições de operação extremas. Os PCHEs se destacam em aplicações de alta pressão e alta temperatura (até 900 ° C e 1.000 bar), onde os trocadores tradicionais falham, como a liquefação de GNL, reatores nucleares, ciclos de energia supercríticos de CO2 e sistemas aeroespaciais. Seu design de microcanal maximiza a eficiência de transferência de calor, oferecendo uma grande relação área-volume, enquanto a construção ligada por difusão garante resistência mecânica excepcional e resistência à corrosão. As principais vantagens incluem o tamanho compacto, durabilidade e desempenho térmico preciso, tornando-os ideais para indústrias de alta intensidade energética que priorizam o espaço e a confiabilidade. -
Como é construído o trocador de calor de circuito impresso?

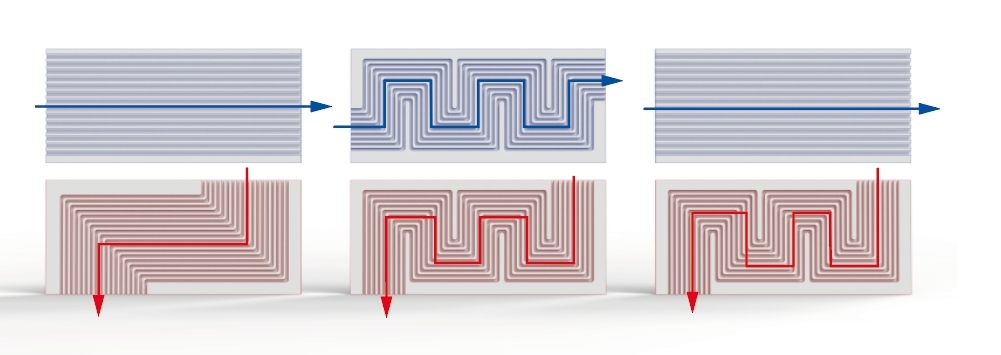

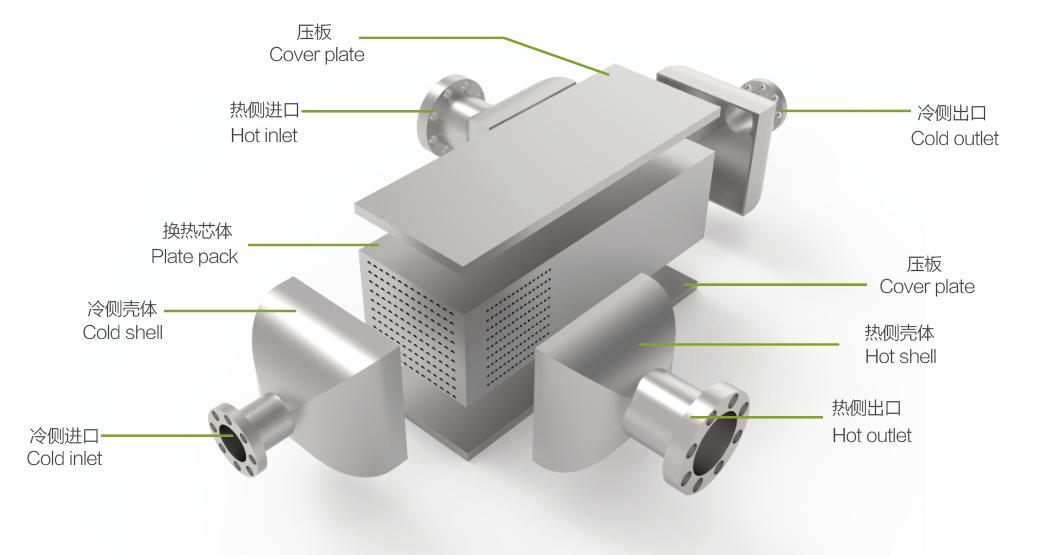

O PCHE é construído a partir de placas finas de metal, tipicamente feitas de aço inoxidável ou ligas de níquel, que passam por um processo de gravação química preciso para criar padrões de microcanais intrincados em suas superfícies. Estes microcanais são meticulosamente projetados para otimizar o fluxo de fluido e a eficiência da transferência de calor. As placas gravadas são então empilhadas em uma configuração específica e submetidas a um processo de ligação por difusão sob alta pressão e temperatura, resultando em uma estrutura monolítica robusta que garante um desempenho térmico superior e integridade à prova de vazamentos.
Uma das principais vantagens da tecnologia PCHE reside na sua flexibilidade de design excepcional. Os perfis corrugados das placas podem ser projetados sob medida para atender aos requisitos específicos do processo. Esta adaptabilidade permite que os PCHEs acomodem taxas de fluxo variáveis, quedas de pressão e cargas térmicas, tornando-os adequados para uma ampla gama de condições de operação.
Vantagem do Produto
-
Compactidade
O trocador de calor de circuitos impressos apresenta um design notadamente compacto, com uma pegada 5 a 10 vezes menor do que os trocadores de calor convencionais de concha e tubo, tornando-o uma solução ideal para aplicações com espaço limitado. -
Alta Eficiência
O PCHE possui uma impressionante eficiência geral de transferência de calor de até 98%, permitindo uma troca de calor rápida e substancial em um curto período de tempo, aumentando significativamente a eficiência da produção. -
Durabilidade
O PCHE demonstra durabilidade excepcional, capaz de suportar condições operacionais extremas com pressões de 1000 bar e temperaturas de 850 ° C.
Parâmetros do produto
| Parâmetro Item | Parâmetro |
|---|---|
| Max.Área | 8000m2 |
| Canal Gap | 0.4- 4 mm |
| Design Temperatura | -196 ~ 850 ° C |
| Max. Design Pressão | 1000 bares |
| Placa de material | 304, 316L, 2205, Titânio, C - 276 |
Como desenhar e fabricar
Trocador de calor de circuito impresso
Design de
- O projeto de um trocador de calor de circuito impresso (PCHE) requer uma abordagem multidisciplinar que combina considerações mecânicas e de fabricação, termo-hidráulicas, otimização de geometria de microcanais.
Seleção de materiais
- Materiais de base: aço inoxidável (SS316L), ligas de níquel (Inconel 625) ou titânio, escolhidos por resistência à corrosão e desempenho em alta temperatura.
- Espessura da placa: Tipicamente, 0,5 - 2 mm, dependendo da pressão e dos requisitos térmicos
Microcanal etching (em inglês)
- Revestimento: Aplique uma camada fotorresistente a placas de metal.
- Máscara: Use luz UV para transferir padrões de microcanais (projetados via CFD) para o fotorresistente através de uma fotomáscara.
- Gravatura: Mergulhe placas em um banho químico (por exemplo, Cloreto férrico para aço inoxidável) para dissolver áreas expostas, criando microcanais precisos (100 - 500 μ m de largura).
- Limpeza: Remova o fotorresistente residual e detritos.
Bonding de difusão
- As placas empilhadas são colocadas em um forno a vácuo.
- Aplicar alta temperatura (70 - 95% do ponto de fusão do material, por exemplo, 900 - 1.000 ° C para SS316L) e pressão (10 - 30 MPa) por várias horas.
- A difusão atômica liga placas em um bloco monolítico sem material de enchimento.
Assembléia
- Cabeçalhos / Manifolds: Soldar ou parafusar cabeçalhos externos para dirigir o fluxo de fluido.
- Isolamento / Revestimento: Aplique revestimentos de barreira térmica para aplicações de temperatura extrema.
- Teste de vazamento: Pressurize com hélio ou água.
- Desempenho térmico: Valida as taxas de transferência de calor e queda de pressão através de testes de laboratório.
Aplicações de trocador de calor de circuito impresso
Os trocadores de calor de circuito impresso (PCHE) são amplamente utilizados na indústria de processamento de gás natural, particularmente em processos que exigem transferência de calor eficiente, design compacto e resistência a alta pressão e temperatura. Sua alta eficiência térmica, estrutura de economia de espaço e capacidade de resistir a condições extremas fazem deles um componente crítico neste setor.
-
Soluções de troca de calor para indústria offshoreA engenharia modular offshore é um projeto altamente técnico e abrangente, que combina design especializado, fabricação de precisão, controle de qualidade rigoroso e suporte pós-venda de serviço completo. Essas soluções são adaptadas para atender às demandas únicas dos ambientes marinhos e navios. -
