Produtos

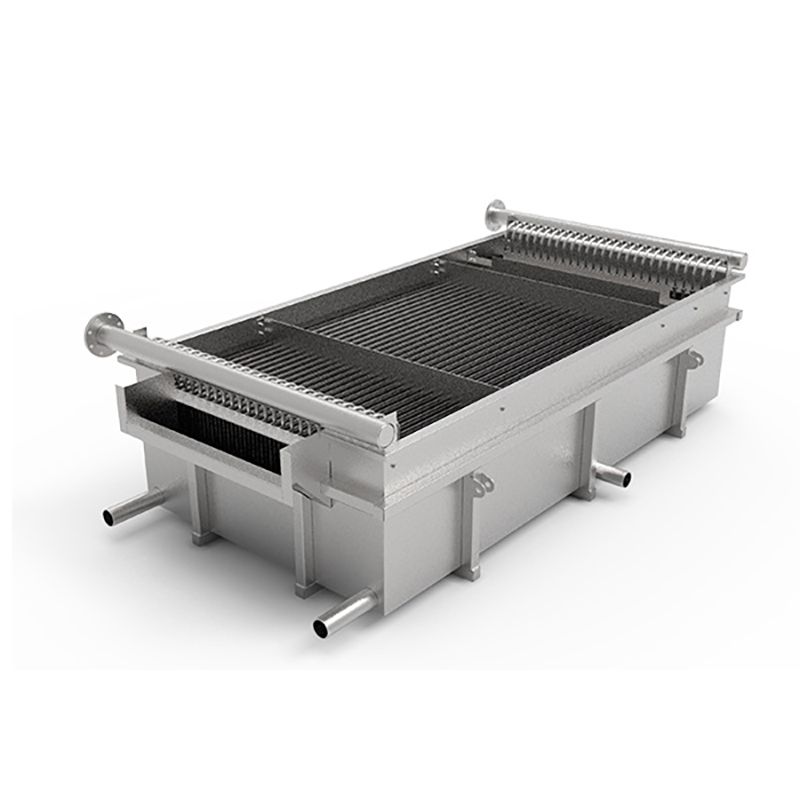

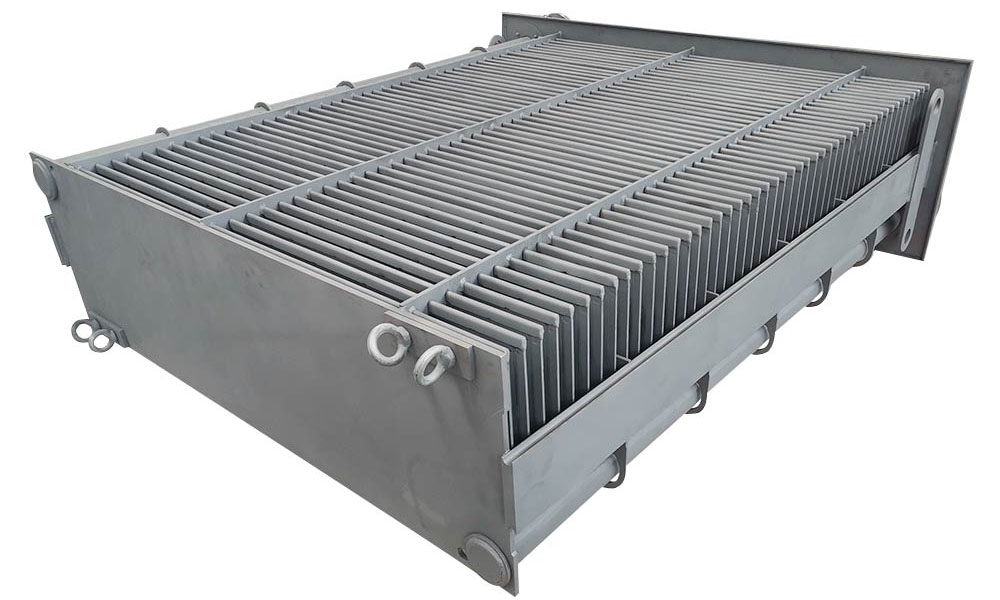

Pillow Plate (Tradução)
Certificados: ASME, NB, CE, BV, SGS, etc.
Em busca de aconselhamento especializado? Nossos engenheiros experientes estão prontos para auxiliá - lo. Descubra mais sobre os nossos trocadores de calor e serviços complementares, todos projetados para se alinhar com precisão com as suas necessidades.
Contacte-nos
Detalhes do Produto
-
Princípio da Pillow Plate
O princípio central da placa de travesseiro reside na sua estrutura de cavidade interna. A placa é formada por soldagem ou estampagem para criar cavidades fechadas, que podem ser preenchidas com fluidos (como água, óleo ou gás) para facilitar a troca de calor eficiente. A estrutura da cavidade também aumenta a resistência mecânica da placa, permitindo que ela resista a pressões e cargas mais altas. Durante a operação, o fluido flui através das cavidades, trocando calor com o ambiente externo através da superfície da placa, permitindo funções de resfriamento, aquecimento ou isolamento. -
Utilizado em aplicações industriais modernas
A placa de travesseiro, com seu design inovador e vantagens multifacetadas, emergiu como uma pedra angular em aplicações industriais modernas, revolucionando indústrias que exigem troca de calor eficiente, integridade estrutural e soluções leves. Sua estrutura única baseada em cavidades não só melhora o desempenho térmico, mas também fornece resistência mecânica excepcional, tornando-o um material versátil e indispensável em diversos setores.
Vantagem do Produto
-
Alta eficiência térmica
A grande área de superfície e a estrutura da cavidade interna melhoram a transferência de calor, tornando-os ideais para aplicações que exigem resfriamento ou aquecimento eficiente.Desenho leve
A estrutura da cavidade reduz o uso de material, mantendo a resistência, resultando em uma solução leve, mas durável. -
Força mecânica
O design oferece excelente resistência à pressão e à deformação, garantindo confiabilidade em ambientes exigentes.Versatilidade
Adequado para vários fluidos (líquidos, gases) e condições de operação, tornando-os adaptáveis a diversas aplicações industriais. -
Propriedades higiênicas
As superfícies lisas e a facilidade de limpeza os tornam ideais para indústrias como alimentos e produtos farmacêuticos, onde a limpeza é crítica.Custo-eficácia
O consumo reduzido de materiais e a melhoria da eficiência reduzem os custos operacionais e de fabricação, oferecendo benefícios económicos a longo prazo.
Parâmetros do produto
| Parâmetro Item | Parâmetro |
|---|---|
| Max.Área de cada placa | 24m2 |
| Placa de espessura | 0.8- 4 mm |
| Design Temperatura | -20 ~ 300 ° C |
| Max. Pressão de design | 63 barras |
| Placa de material | 304, 316L, 2205, 904L, ST13, C - 276, Titânio etc, |
Como projetar e fabricar
Pillow Plate (Tradução)
Definir os requisitos
- Objetivo: Determinar a aplicação (por exemplo, trocadores de calor, tanques ou componentes estruturais).
- Dimensões: Especifique o comprimento, largura e espessura com base no uso pretendido.
- Critérios de Desempenho: Defina parâmetros como tolerância à pressão, eficiência térmica e capacidade de carga.
Design Estrutural
- Forma e Patrão: Projete a estrutura semelhante a um travesseiro com áreas elevadas e recessadas para aumentar a resistência e a eficiência da transferência de calor.
- Canais Internos: Planejar os caminhos de fluxo interno de fluidos ou gases, garantindo uma distribuição uniforme e uma queda mínima de pressão.
Seleção Material
- Materiais base: Escolha materiais como aço inoxidável, alumínio ou aço carbono, considerando fatores como resistência à corrosão, resistência e condutividade térmica.
- Acabamento de superfície: Decida sobre tratamentos de superfície (por exemplo, polido, escovado ou revestido) com base no ambiente de aplicação.
Soldagem e montagem
- Soldagem de costura: Solde as bordas da placa de travesseiro para garantir a integridade estrutural e o desempenho à prova de vazamentos.
- Montagem: Integrar a placa de almofada em sistemas maiores (por exemplo, trocadores de calor ou tanques) utilizando técnicas de soldagem ou parafusagem.
Aplicações Pillow Plate
O design inovador do Pillow Plate, combinado com suas inúmeras vantagens, o fez ser usado em aplicações industriais modernas.
-
Soluções de troca de calor para a indústria de proteção ambientalA indústria de proteção ambiental se concentra na redução da poluição, conservação de recursos e promoção do desenvolvimento sustentável. A sua importância reside na abordagem das mudanças climáticas, na proteção dos ecossistemas e na garantia da saúde pública. O objetivo principal é alcançar "emissões zero ", minimizando os resíduos e passando para energias renováveis. Isso é alcançado através de tecnologias avançadas, reciclagem de resíduos e sistemas de eficiência energética. Os trocadores de calor de placas (PHEs) desempenham um papel crucial, aumentando a eficiência energética em processos industriais, reduzindo o consumo de energia e permitindo a recuperação de calor. Seu design compacto e alta eficiência de transferência de calor apoiam práticas sustentáveis, tornando-os essenciais para atingir metas de redução de emissões e promover um futuro mais verde. -
Soluções de Troca de Calor para a Indústria AlimentarA indústria alimentar engloba a produção, processamento, embalagem e distribuição de consumíveis, priorizando a segurança, eficiência e sustentabilidade. Os principais setores incluem laticínios, bebidas, produtos enlatados e alimentos preparados. Os trocadores de calor de placas (PHEs) desempenham um papel vital em processos térmicos, como pasteurização, aquecimento, resfriamento e concentração. Seu design compacto, alta eficiência de transferência de calor e superfícies higiênicas garantem um rápido controle de temperatura, minimizando o desperdício de energia. Os PHEs também reduzem os riscos de contaminação cruzada e apoiam os sistemas de recuperação de calor, alinhando-se com as demandas da indústria de custo-eficácia e práticas ecológicas. As aplicações abrangem a esterilização do leite, processamento de sucos e reutilização de calor residual, aumentando a produtividade e o cumprimento de padrões rigorosos de segurança alimentar. -
Soluções de troca de calor para indústria químicaA indústria química é um setor altamente técnico, que combina design especializado, fabricação de precisão e controle de qualidade rigoroso para atender às demandas de processos diversos. Os trocadores de calor de placa são essenciais neste campo, proporcionando transferência de calor eficiente para aquecimento, resfriamento, condensação e evaporação. O seu design compacto, alta eficiência térmica e adaptabilidade a condições adversas garantem operações suaves, reduzem o consumo de energia e apoiam os objetivos de sustentabilidade.
