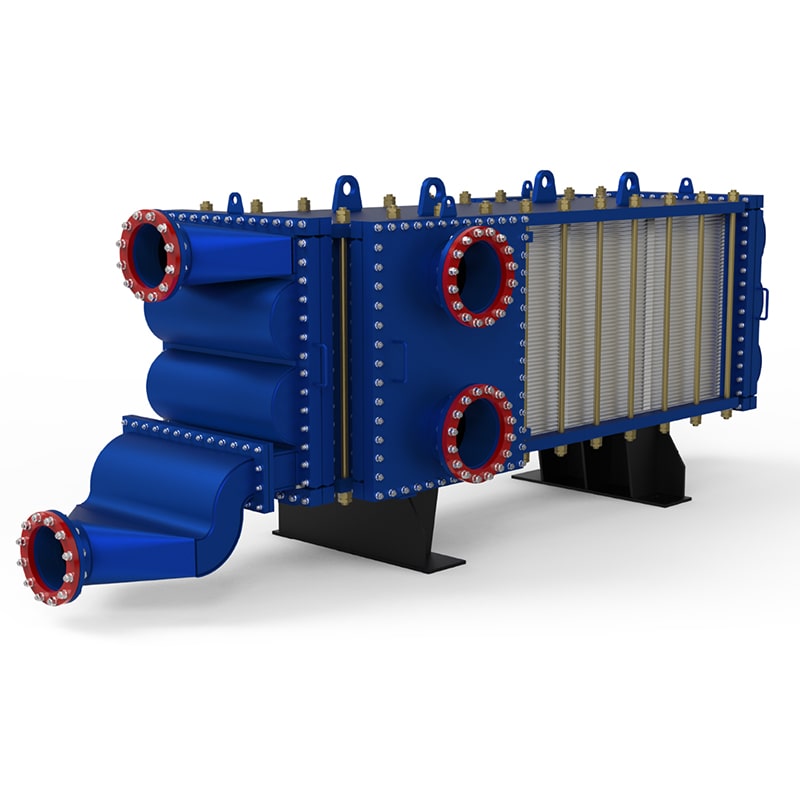

Trocador de calor de placa soldada Wide Gap
Certificados: ASME, NB, CE, BV, SGS, etc.
Em busca de aconselhamento especializado? Nossos engenheiros experientes estão prontos para auxiliá - lo. Descubra mais sobre os nossos trocadores de calor e serviços complementares, todos projetados para se alinhar com precisão com as suas necessidades.
Contacte-nos
Detalhes do Produto
-
O que é o trocador de calor de placa soldada Wide Gap?
O Trocador de Calor de Placa Soldada Wide Gap (WGPHE) apresenta uma construção totalmente soldada e sem gabaritas. Este design inovador não só retém os benefícios de alta eficiência de transferência de calor e baixa queda de pressão em comparação com outros tipos de trocadores em condições semelhantes, mas também garante um fluxo suave de fluido através dos canais de abertura larga especialmente projetados. A ausência de "zonas mortas " impede o acúmulo ou bloqueio de partículas sólidas ou suspensões, facilitando a passagem ininterrupta do fluido e eliminando efetivamente os problemas de entupimento. -

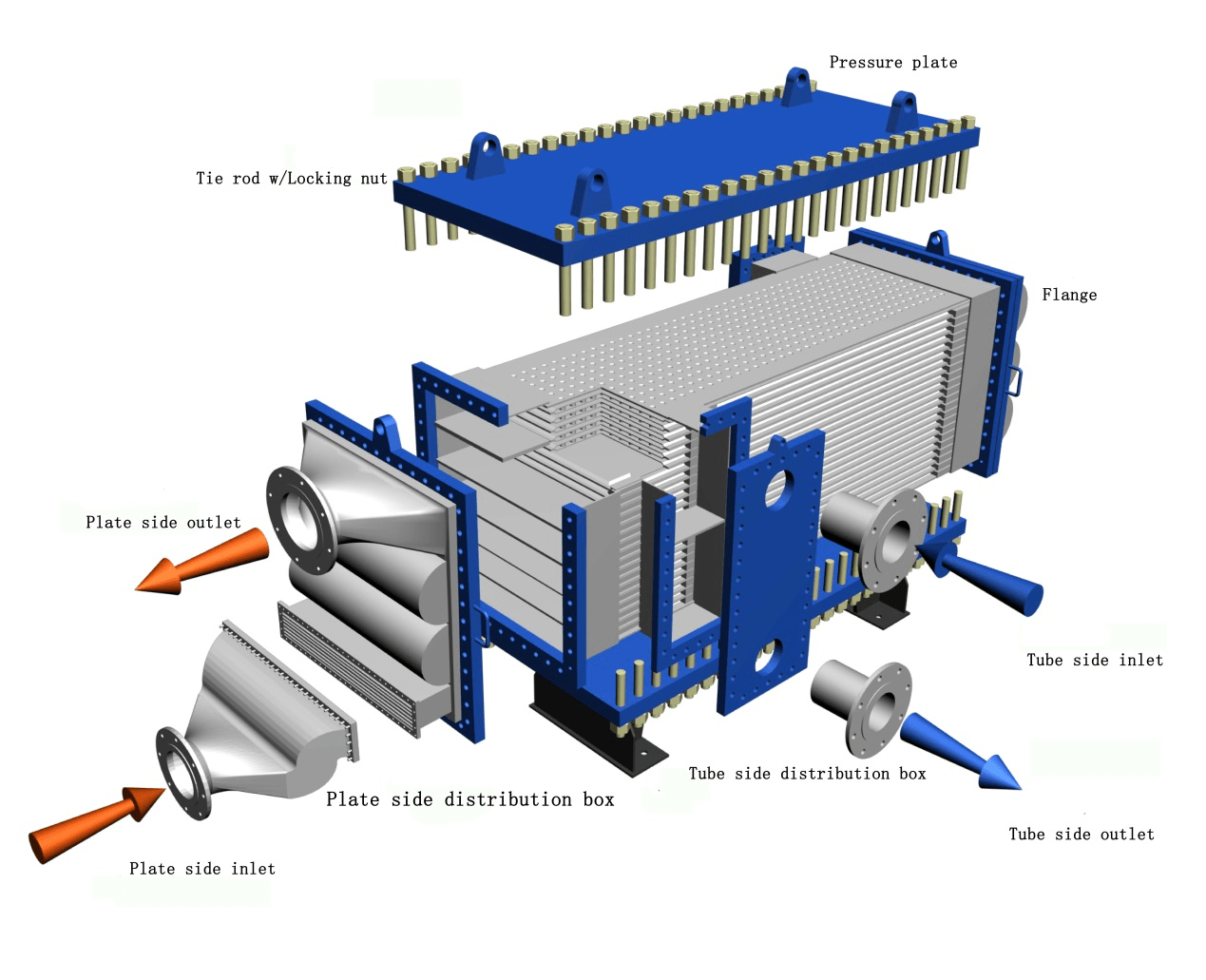

Como é construído o trocador de calor de placa soldada de grande abertura?

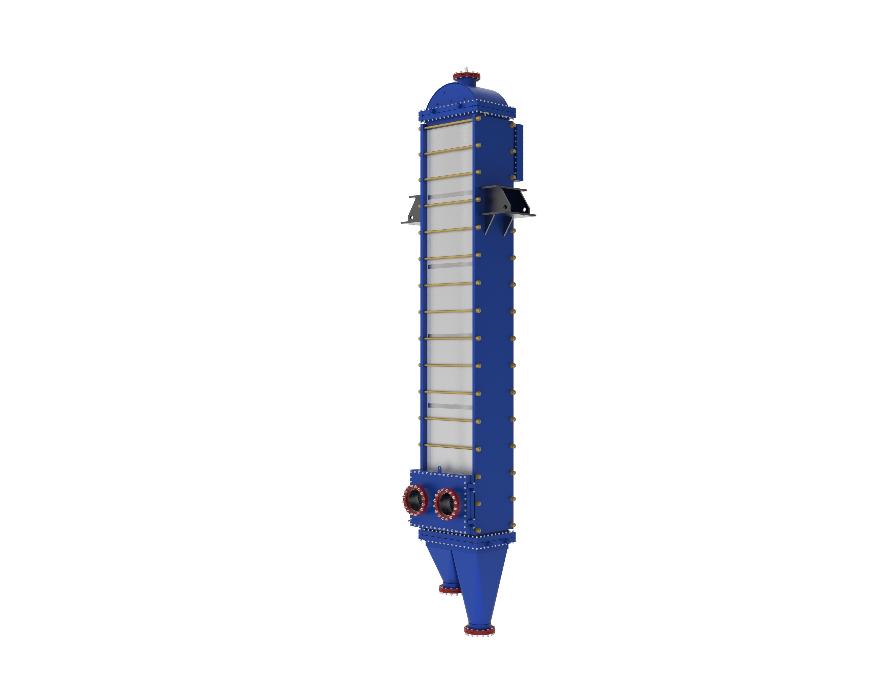

Cada canal de fluxo é meticulosamente formado por soldagem de placas juntas. O pacote de placas, composto por um número de placas calculado com precisão, é instalado de forma segura dentro de uma estrutura robusta, garantindo uma integração perfeita com o sistema de produção. Nesta configuração, os fluidos desafiadores, como aqueles que contêm sólidos ou suspensões de alta viscosidade, são direcionados através dos canais de abertura larga. Estes canais são projetados especificamente para evitar entupimentos e facilitar o fluxo ininterrupto. Por outro lado, os fluidos limpos são encaminhados através dos canais laterais opostos, que são otimizados para um desempenho térmico superior e confiabilidade operacional. Este permutador de calor está disponível em configurações de instalação horizontal e vertical. O design vertical oferece mais vantagens, incluindo uma pegada significativamente menor, menor suscetibilidade ao entupimento e menor queda de pressão, tornando-o uma escolha ideal para ambientes com espaço limitado e aplicações que exigem maior eficiência de fluxo.
Vantagem do Produto
-

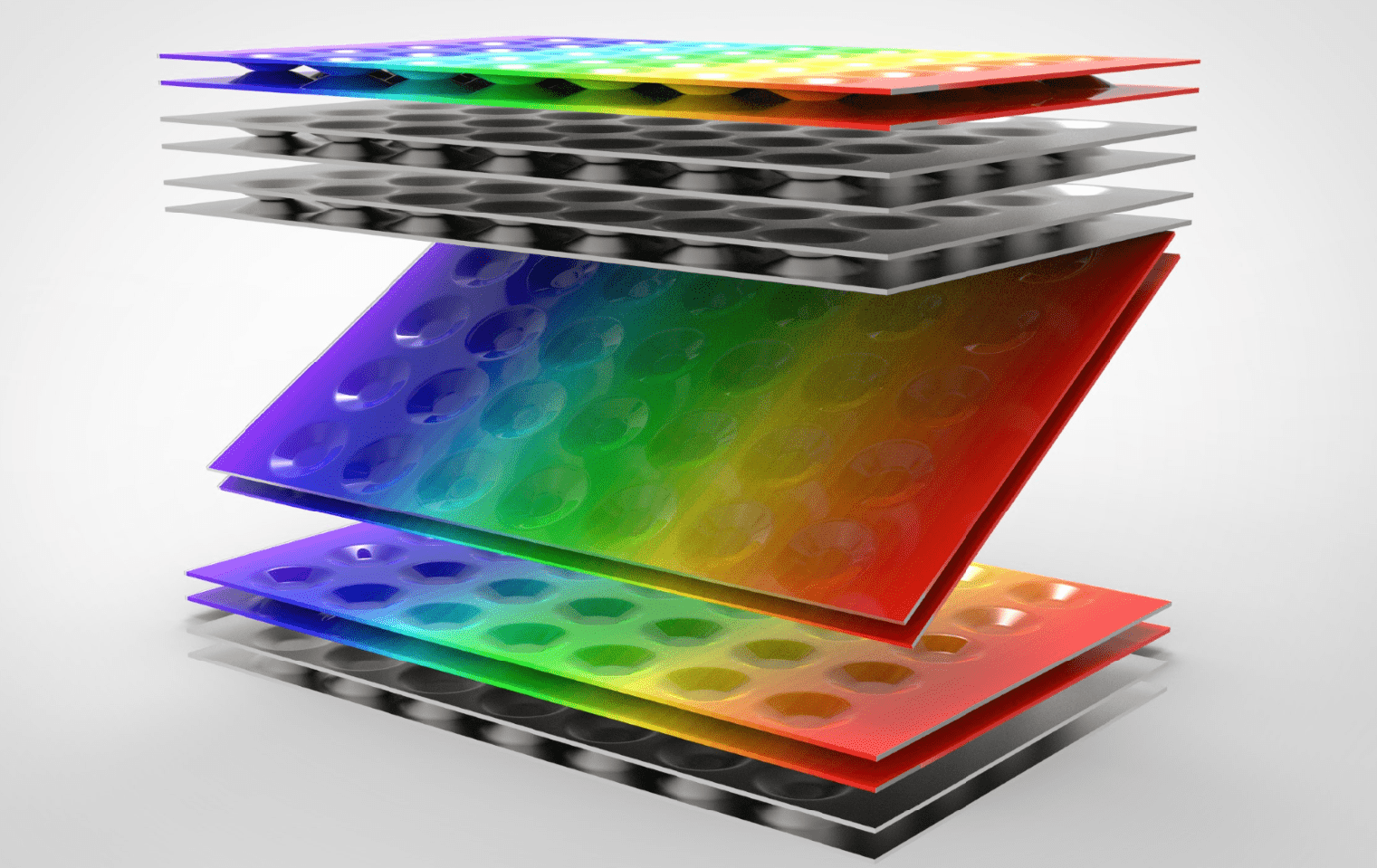

Canal de Gap
O canal Wide Gap oferece alta eficiência no manuseio de fluidos viscosos ou carregados de partículas, evita entupimentos, garante um fluxo suave, reduz a manutenção e mantém um desempenho térmico ideal com uma queda mínima de pressão.abertura
A conexão Bolted foi projetada para facilitar o acesso fácil e versatilidade, permitindo que todos os quatro lados sejam abertos. Este recurso permite maior flexibilidade e conveniência durante os processos de instalação, manutenção e inspeção. -
Alta Eficiência
As inovações na geometria da placa e na dinâmica do fluxo visam aumentar ainda mais a eficiência térmica, reduzindo ao mesmo tempo o consumo de energia, alinhando-se com as metas globais de conservação de energia.Totalmente soldagem
A construção sem vedação permite uma operação robusta em ambientes de alta pressão e alta temperatura, garantindo um desempenho resistente a vazamentos para aplicações críticas. -

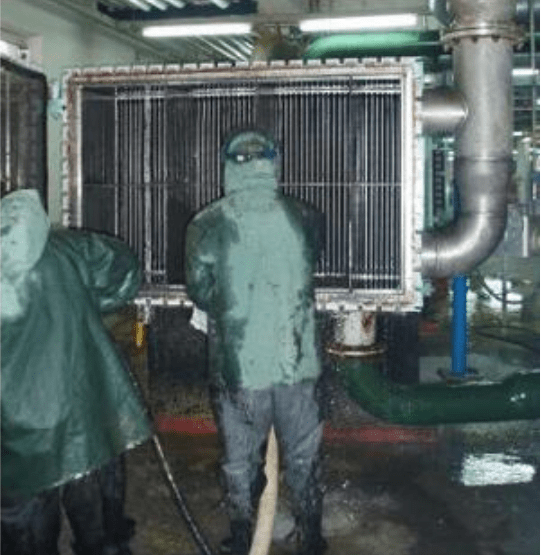

Fácil para limpeza
É caracterizado por canais de transferência de calor acessíveis, permitindo a remoção eficaz de depósitos e escala através de vários métodos, como enxaguamento mecânico, limpeza química ou ultrassônica.Duração
Construído a partir de materiais de alta qualidade e utilizando técnicas de soldagem de precisão, construído para resistir a condições de operação severas e garantir confiabilidade a longo prazo.
Parâmetros do produto
| Parâmetro Item | Parâmetro |
|---|---|
| Max.Área | 2000m2 |
| Design Temperatura | ≤ 350 ° C |
| Pressão de design | Vácuo ~ 35 bar |
| Placa de espessura | 1.0- 2,5 mm |
| Canal Gap | 8 a 30 mm |
Como projetar e fabricar
Trocador de calor de placa soldada Wide Gap
Design térmico
- Eficiência de transferência de calor: projeto e espaçamento de placas otimizados para maximizar a área de superfície e aumentar as taxas de transferência de calor.
- Arranjo de fluxo: Configurado para canais de grande abertura, contra-fluxo de várias passagens para evitar bloqueios e melhorar a eficiência térmica com base nas necessidades de espaço e desempenho.
- Gerenciamento de queda de pressão: projetado para minimizar as quedas de pressão, garantindo um fluxo eficiente de fluido e reduzindo o consumo de energia.
Seleção Material
- Aço inoxidável: oferece excelente resistência à corrosão e durabilidade, adequada para uma ampla gama de aplicações.
- Aço inoxidável duplex: Ideal para ambientes de alta erosão devido a partículas, proporcionando dureza e longevidade superiores.
- Hastelloy: Usado em condições extremamente corrosivas, incluindo ambientes ácidos, meios ricos em cloreto e altas temperaturas.
Técnicas de soldagem e montagem
- Soldagem de Precisão: Garante conexões sem costuras entre os módulos, evitando vazamentos e mantendo a integridade estrutural.
- Montagem Automática: Utiliza técnicas avançadas de fabricação para uma qualidade consistente e produção rápida.
Aplicações de trocadores de calor de placas soldadas de larga abertura
Ao fornecer soluções eficientes e confiáveis para o manuseio de fluidos industriais complexos, esses trocadores de calor desempenham um papel fundamental na manutenção de processos de produção suaves e contínuos em diversos setores.
-
Soluções de troca de calor para indústria metalúrgicaA indústria metalúrgica é um setor crítico para a produção de matérias-primas, muitas vezes referida como a "espinha dorsal da indústria".É geralmente dividida em metalurgia ferrosa, que inclui produção de ferro e aço, e metalurgia não ferrosa, que envolve o processamento de metais como cobre, alumínio, chumbo, zinco, níquel e ouro. -
Soluções de troca de calor para indústria químicaA indústria química é um setor altamente técnico, que combina design especializado, fabricação de precisão e controle de qualidade rigoroso para atender às demandas de processos diversos. Os trocadores de calor de placa são essenciais neste campo, proporcionando transferência de calor eficiente para aquecimento, resfriamento, condensação e evaporação. O seu design compacto, alta eficiência térmica e adaptabilidade a condições adversas garantem operações suaves, reduzem o consumo de energia e apoiam os objetivos de sustentabilidade. -
"Smart Eye " - Especialista em Guardião Inteligente para trocadores de calorNa produção industrial, o funcionamento estável dos trocadores de calor está diretamente relacionado à eficiência da produção e à segurança energética. Como fabricante líder mundial de trocadores de calor, a Shanghai Plate Heat Exchanger foi pioneira no sistema de monitoramento digital "Smart Eye". Este sistema, centrado em inteligência artificial, computação de borda e tecnologias gêmeas digitais, fornece aos clientes globais soluções de operação e manutenção inteligentes de ciclo de vida completo, garantindo que cada trocador de calor mantenha uma vitalidade duradoura.
