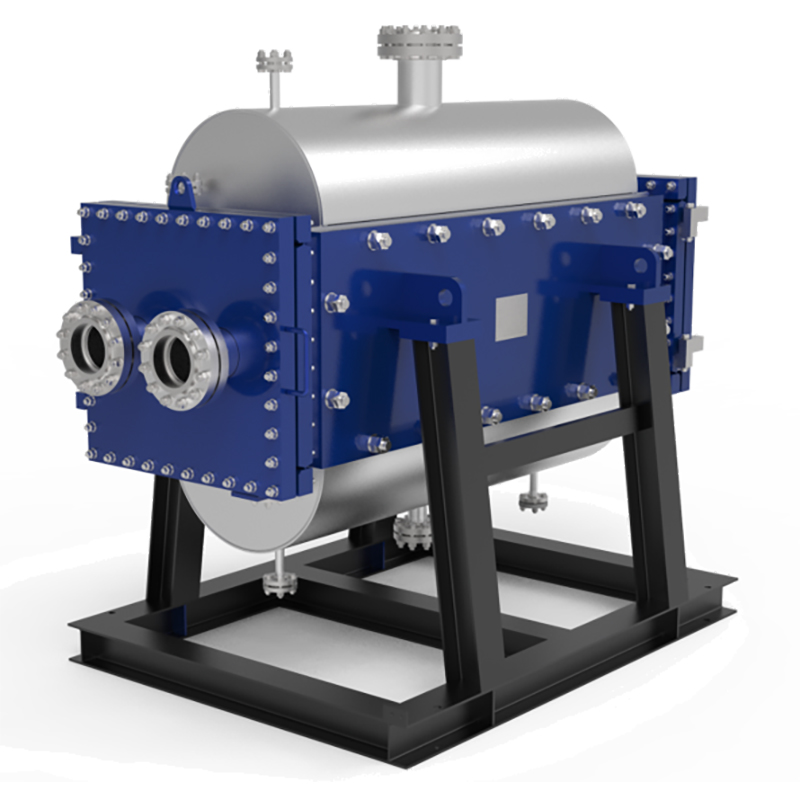

Trocador de calor de placa soldada TP

Certificados: ASME, NB, CE, BV, SGS, etc.


Em processos industriais, são necessárias soluções especializadas de troca de calor para o manuseio de fluidos desafiadores, como fluidos carregados de partículas (por exemplo, fluidos viscosos (por exemplo, xarope), e fluidos contendo fibra (por exemplo, pulpa). Para garantir operações de produção confiáveis, o projeto de trocador de calor direcionado é fundamental para enfrentar desafios como bloqueios e vazamentos causados por esses fluidos, o que requer soluções personalizadas, incluindo materiais resistentes à erosão, geometrias de canais otimizadas e mecanismos de autolimpeza integrados. O trocador de calor de placa soldada TP é uma solução ideal de troca de calor para essas aplicações.
Os principais princípios de projeto incluem geometrias de canais simplificadas, materiais resistentes à corrosão e ao desgaste e sistemas integrados de CIP (Limpeza no Local), combinados com pré - aquecimento para reduzir a viscosidade do fluido. Essas estratégias aumentam a eficiência da transferência de calor, evitam a contaminação e prolongam a vida útil do equipamento. Essas tecnologias são amplamente adotadas na metalurgia, fabricação de papel, mineração e processamento de alimentos, fornecendo soluções eficientes e confiáveis para o manuseio de fluidos industriais complexos.


Em busca de aconselhamento especializado? Nossos engenheiros experientes estão prontos para auxiliá - lo. Descubra mais sobre os nossos trocadores de calor e serviços complementares, todos projetados para se alinhar com precisão com as suas necessidades.
Contacte-nos
Detalhes do Produto

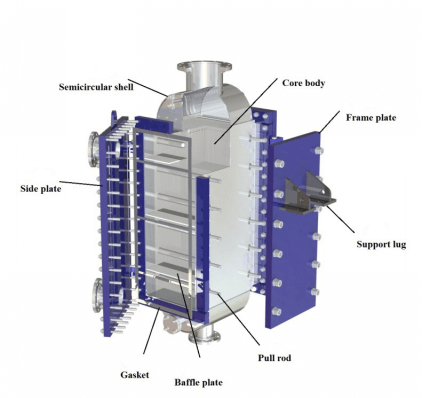

  • TP Welded Plate Heat Exchanger structure
    O que é um trocador de calor de placa soldada TP?
    O trocador de calor de placa soldada TP é um tipo de trocador de calor que combina as características estruturais de um trocador de calor de casca e tubo e um trocador de calor de placa. Ele é projetado para alavancar as vantagens de ambas as tecnologias, combinando a compacidade e alta eficiência de transferência de calor dos trocadores de calor de placa com a robustez e resistência a alta pressão / temperatura dos trocadores de calor de casca e tubo. Isso o torna uma solução altamente versátil e eficiente, ideal para uma ampla gama de aplicações, incluindo processos de transferência de calor líquido-líquido, gás-gás e líquido-gás.

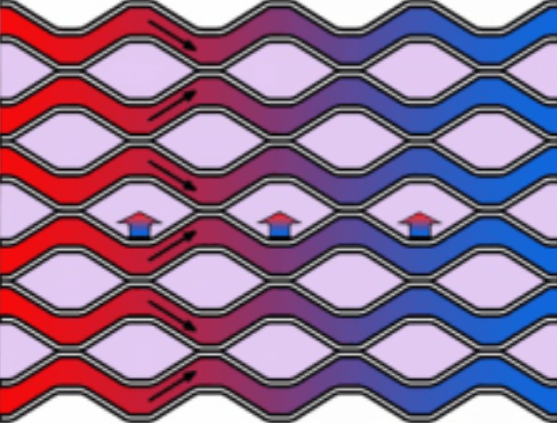

  • heat flow
    Como é construído o trocador de calor de placa soldada?
    Os principais componentes do trocador de calor de placa soldada TP incluem um ou vários pacotes de placas, estrutura de concha e placa, parafusos de fixação, conexões de entrada e saída para os lados frio e quente, placas defletoras e estruturas de suporte. O pacote de placas é formado por empilhamento e soldagem de placas corrugadas juntas, com suas dimensões variando com base no comprimento da placa e no número de placas utilizadas.
    Dependendo dos requisitos específicos do processo, a concha lateral do tubo e a concha lateral da placa podem ser soldadas ou parafusadas, garantindo flexibilidade e adaptabilidade a diferentes condições operacionais. Este projeto não só aumenta a durabilidade e o desempenho do equipamento, mas também simplifica os processos de manutenção e instalação.
Vantagem do Produto
  • Design híbrido
    Combina a compacidade e alta eficiência de transferência de calor dos trocadores de calor de placa com a robustez e alta resistência à pressão / temperatura dos trocadores de calor de concha e tubo.
  • abertura
    A conexão Bolted foi projetada para facilitar o acesso fácil e versatilidade, permitindo que todos os quatro lados sejam abertos. Este recurso permite uma maior flexibilidade e conveniência durante os processos de limpeza, manutenção e inspeção.
  • Durabilidade
    Resistindo a alta pressão e temperaturas extremas devido à placa corrugada e estrutura da concha, ele garante um desempenho confiável nos ambientes operacionais mais desafiadores.
Parâmetros do produto
Parâmetro Item Parâmetro
Design Temperatura -196 ~ 900 °C
Pressão de design Vácuo ~ 60 bar
Placa de espessura 0.6- 1,5 mm
Max.Área 15000m2
Como projetar e fabricar
Trocador de calor de placa soldagada
Design térmico
  • Eficiência de transferência de calor: projeto e espaçamento de placas otimizados para maximizar a área de superfície e aumentar as taxas de transferência de calor.
  • Arranjo de fluxo: Contro-fluxo de várias passagens ou fluxo cruzado para melhorar a eficiência térmica com base nas necessidades de espaço e desempenho.
  • Gerenciamento de queda de pressão: projetado para minimizar as quedas de pressão, garantindo um fluxo eficiente de fluido e reduzindo o consumo de energia.
Seleção Material
  • Aço inoxidável: oferece excelente resistência à corrosão e durabilidade, adequada para uma ampla gama de aplicações.
  • Titânio: Ideal para ambientes altamente corrosivos devido ao cloreto, proporcionando resistência superior e longevidade.
  • Hastelloy: Usado em condições extremamente corrosivas, incluindo ambientes ácidos, meios ricos em cloreto e altas temperaturas.
Técnicas de soldagem e montagem
  • Soldagem de Precisão: Garante conexões sem costuras entre os módulos, evitando vazamentos e mantendo a integridade estrutural.
  • Soldagem de Precisão: Garante conexões sem costuras entre os módulos, evitando vazamentos e mantendo a integridade estrutural.
Aplicações de trocadores de calor de placas soldadas TP
Os trocadores de calor de placa soldada, conhecidos por sua excepcional resistência à temperatura e pressão, bem como sua flexibilidade, são amplamente utilizados em uma variedade de indústrias, incluindo petróleo e gás, GNL (gás natural liquefeito), e processamento químico, etc. Seu design robusto e adaptabilidade os tornam uma escolha ideal para aplicações exigentes nesses setores.

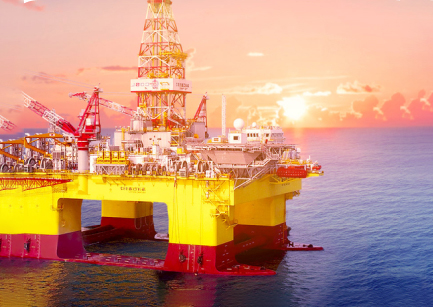

  • Soluções de troca de calor para indústria offshore
    A engenharia modular offshore é um projeto altamente técnico e abrangente, que combina design especializado, fabricação de precisão, controle de qualidade rigoroso e suporte pós-venda de serviço completo. Essas soluções são adaptadas para atender às demandas únicas dos ambientes marinhos e navios.
    Aprenda mais
  • Soluções de troca de calor para a indústria de petróleo e gás
    A indústria de petróleo e gás é uma pedra angular da indústria moderna, com uma cadeia de suprimentos que cobre tudo, desde a extração e processamento de petróleo e gás até a produção e venda de vários produtos petroquímicos. Estes produtos são amplamente utilizados em setores como energia, produtos químicos, transporte, construção e farmacêutica, tornando a indústria essencial para o desenvolvimento econômico. Os trocadores de calor de placa são amplamente utilizados na indústria de petróleo e gás devido à sua alta eficiência, tamanho compacto, resistência à corrosão e facilidade de manutenção, tornando-os uma escolha ideal para este setor.
    Aprenda mais
  • Soluções de troca de calor para indústria química
    A indústria química é um setor altamente técnico, que combina design especializado, fabricação de precisão e controle de qualidade rigoroso para atender às demandas de processos diversos. Os trocadores de calor de placa são essenciais neste campo, proporcionando transferência de calor eficiente para aquecimento, resfriamento, condensação e evaporação. O seu design compacto, alta eficiência térmica e adaptabilidade a condições adversas garantem operações suaves, reduzem o consumo de energia e apoiam os objetivos de sustentabilidade.
    Aprenda mais
